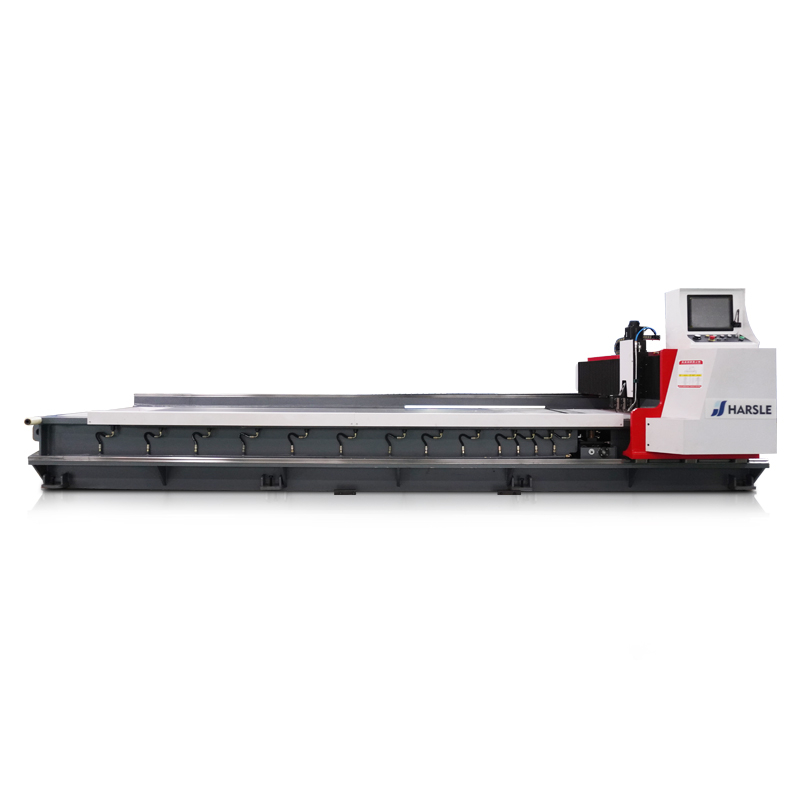

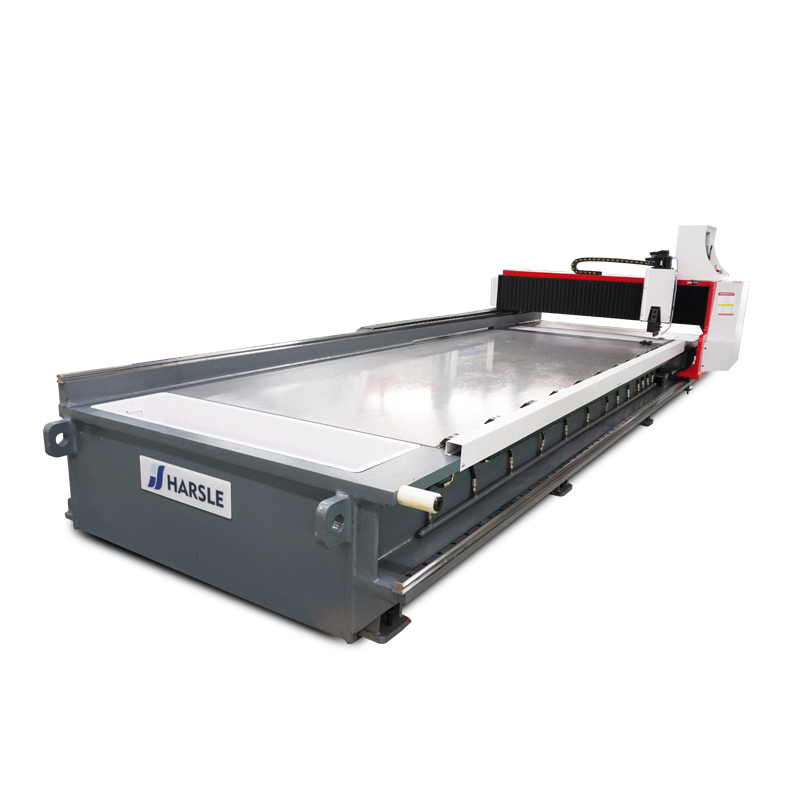

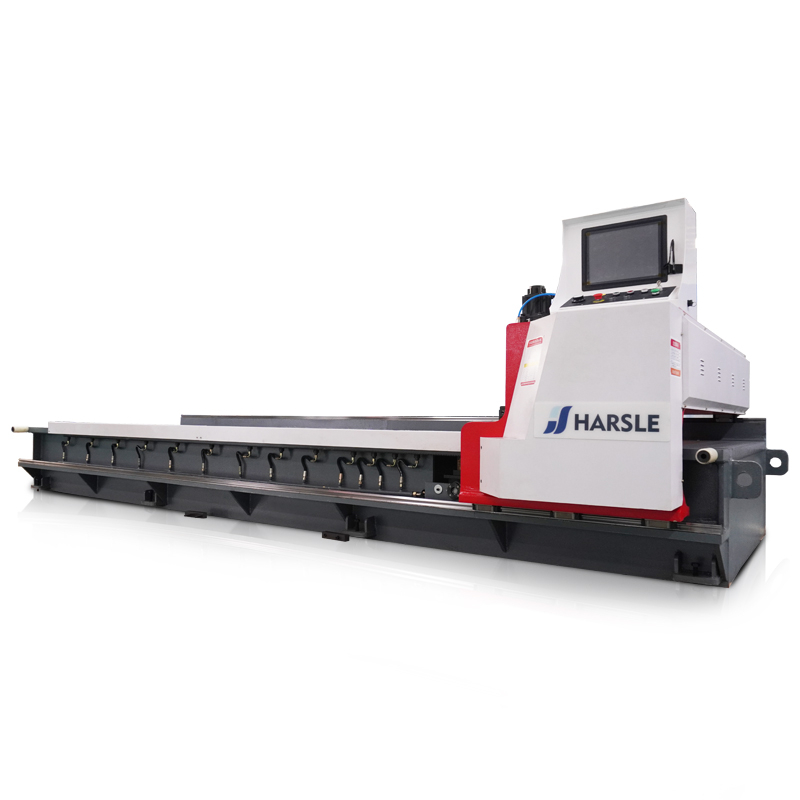

Máquina ranuradora en V CNC de láminas de metal horizontales, Máquina ranuradora en V CNC de acero inoxidable

1. Estructura de la máquina de alta rigidez
2. Servicio de instalación en el extranjero disponible
3. Garantía de calidad de tres años
  • HSKC

  • HARSLE

Estado de Disponibilidad:
Cantidad:

Características

  1. El marco y la viga de la máquina ranuradora en V CNC horizontal HSKC están diseñados con una estructura de marco.La rigidez general de la máquina es buena y duradera.

  2. Estrictamente de acuerdo con la tecnología de procesamiento de la máquina herramienta, utilizando templado en horno eléctrico, eliminando la tensión de soldadura y reduciendo la deformación del equipo.

  3. La lámina de metal se fija mediante un sistema de sujeción hidráulico, que tiene una alta velocidad de ranurado y garantiza una fuerte fuerza de sujeción.El sistema hidráulico tiene compensación del acumulador y los servomotores pueden ahorrar energía y disminuir la temperatura del aceite.

  4. La máquina ranuradora en V CNC horizontal HSKC utiliza cuatro cuchillas para hacer la ranura en 'V', por lo que el resultado del corte será uniforme y se reducirá la deformación de la pieza de trabajo.El sistema de microenfriamiento opcional puede extender la vida útil de la herramienta y reducir los costos de producción.

  5. Esta máquina puede trabajar tanto vertical como horizontalmente, también puede trabajar tanto en el frente como en el reverso de la lámina de metal.

  6. La velocidad de trabajo se puede ajustar según el material y el operador.

Descripción del Producto

Máquina de muescas en v CNCMáquina de muescas en v CNCMáquina de muescas en v CNCMáquina de muescas en v CNCMáquina de muescas en v CNCMáquina de muescas en v CNC

Especificación

ModeloHSKC-3212HSKC-4012HSKC-6012




Mecanizado

Capacidad




Material                                STS304 y Q235
Longitud       3200 mm       4000mm       6000 mm
Ancho                                        1200 mm
Espesor                   0,6 mm-4 mm (planitud de la hoja <3 mm)
Borde mínimo                                           8mm

CNC

Especificaciones

Tipo de control                      Control CNC de 3 ejes (Y1、Y2、Z)
Mostrar                       Pantalla LCD a color de alta definición de 10 pulgadas
Capacidad de memoria20 grupos, 112 canales/grupo (extensión de tarjeta SD adicional)
Sistema de trabajo               Husillo de bolas/guía lineal/piñón y cremallera



Velocidad de mecanizado

Corte hacia adelante            60 m/min (conversión de frecuencia variable)
Hacia atrás                                        55 m/min
Portaherramientas (eje Y1) y material de presión final (eje Y2)                                        20 m/min
Eje Z arriba-abajo                                        20 m/min

Mecanizado

Precisión

Precisión Y1                                        0,01 mm
Y1 avivar                                        1250 mm
Precisión Z                                        0,01 mm
Z Stoke                                          50mm


Modo de conducción

Eje X                        Motor convertidor COSA 4.5KW
Eje Z                        Servomotor Yaskawa de 0,85 KW
Y1 y Y2                        Servomotor Yaskawa de 0,85 KW
Dispositivo de sujeciónNeumático                                  0,3-0,6 MPa



Dimensions

Longitud       5200 mm       6000 mm      8000mm
Ancho                                        2380 mm
Altura                                        1580 mm
Peso
       7200 kilos         8000 kilos      10000kg
Planitud de la mesa                                     ±0,02 mm/m
