Prensas Hidráulicas y Mecánicas

Número Navegar:21     Autor:Editor del Sitio     publicar Tiempo: 2020-06-05      Origen:motorizado Su mensaje

Definición de prensa

La prensa (incluida la punzonadora y las prensas hidráulicas) es una prensa versátil con una estructura sofisticada. Tiene una amplia gama de usos y una alta eficiencia de producción. La prensa se puede utilizar ampliamente en procesos de corte, punzonado, corte, doblado, remachado y conformado. Al aplicar una fuerte presión a la pieza en bruto de metal, el metal se deforma y fractura asépticamente para ser procesado en partes. Cuando la prensa mecánica está funcionando, el motor impulsa la polea grande a través de la correa trapezoidal e impulsa el mecanismo deslizante del cigüeñal a través del par de engranajes y el embrague, de modo que el deslizador y el punzón bajan directamente. Una vez que se completa la prensa mecánica, el deslizador se desplaza hacia arriba, el embrague se desacopla automáticamente y la automática en el cigüeñal se enciende para detener el deslizador cerca del punto muerto superior.


Dos tipos de prensas de uso común

Prensa hidráulica y prensa mecánica.

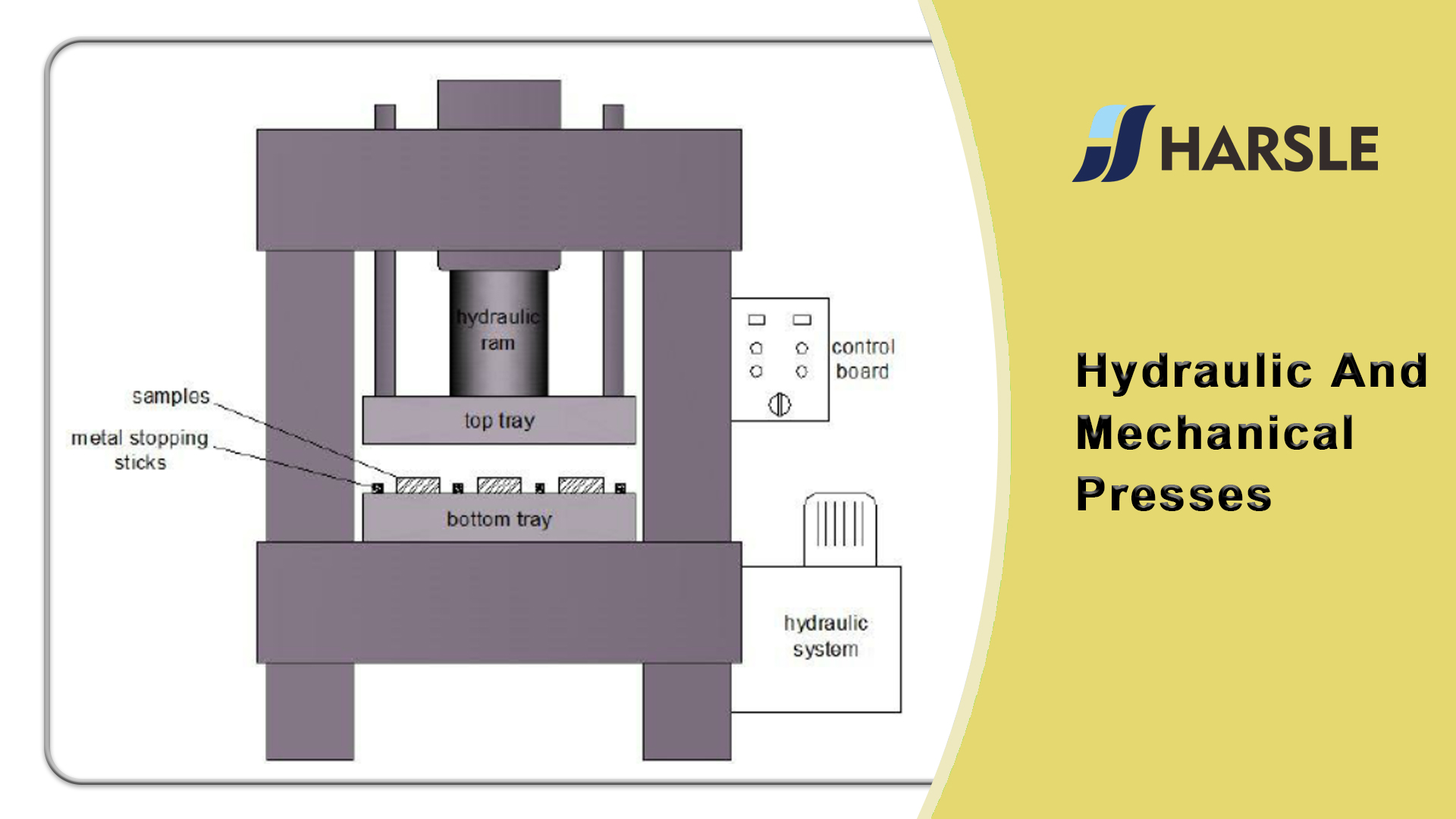

El principio de funcionamiento de la prensa hidráulica:

Las áreas de los émbolos grandes y pequeños son S2 y S1 respectivamente, y las fuerzas sobre los émbolos son F2 y F1 respectivamente. Según el principio de Pascal, la presión de un líquido cerrado es igual en todas partes, es decir, F2 / S2 = F1 / S1 = p; F2 = F1 (S2 / S1). Representa el efecto de ganancia de la presión hidráulica. Como la ganancia mecánica, la fuerza aumenta, pero el trabajo no gana. Por lo tanto, la distancia de movimiento del émbolo grande es S1 / S2 veces la distancia de movimiento del émbolo pequeño.


El principio básico es que la bomba de aceite entrega aceite hidráulico al bloque de válvulas de cartucho integrado y distribuye el aceite hidráulico a la cavidad superior o la cavidad inferior del cilindro a través de varias válvulas unidireccionales y válvulas de alivio, y mueve el cilindro bajo la acción. de aceite a alta presión. Una prensa hidráulica es un dispositivo que utiliza líquido para transmitir presión. Cuando la presión del líquido se transfiere a un recipiente cerrado, sigue la ley de Pascal. El sistema de transmisión hidráulica de la prensa hidráulica de cuatro columnas consta de un mecanismo de potencia, un mecanismo de control, un mecanismo ejecutivo, un mecanismo auxiliar y un medio de trabajo. El mecanismo de potencia generalmente utiliza una bomba de aceite como mecanismo de potencia, que generalmente es una bomba de aceite de producto. Para cumplir con los requisitos de velocidad de movimiento del actuador, se seleccionan una bomba de aceite o varias bombas de aceite.

Prensas hidraulicas

⑵Principio de prensa mecánica:

Cuando la prensa mecánica está funcionando, el motor impulsa la polea grande a través de la correa trapezoidal e impulsa el mecanismo deslizante del cigüeñal a través del par de engranajes y el embrague, de modo que el deslizador y el punzón bajan directamente. Una vez finalizado el trabajo de forjado, el bloque deslizante se mueve hacia arriba, el embrague se desacopla automáticamente y el freno del cigüeñal se activa para detener el bloque deslizante cerca del punto muerto superior.


Cada mecanismo deslizante de la manivela se denomina \"punto \". La prensa mecánica más simple utiliza un tipo de un solo punto, es decir, solo hay un mecanismo deslizante de manivela. Algunas prensas mecánicas de gran superficie de trabajo utilizan dos o cuatro puntos para hacer que la superficie inferior del deslizador se estire uniformemente y se mueva suavemente.


La carga de la prensa mecánica es de impacto, es decir, el tiempo de trabajo de forja es muy corto en un ciclo de trabajo. La potencia máxima a corto plazo es más de diez veces mayor que la potencia media, por lo que se instalan volantes en el sistema de transmisión. Después de que se pone en marcha el motor seleccionado de acuerdo con la potencia promedio, el volante funciona a la velocidad nominal para acumular energía cinética. Después de que el punzón hace contacto con la pieza en bruto para comenzar a forjar, la potencia motriz del motor es menor que la carga, la velocidad se reduce y el volante libera la energía cinética acumulada para compensar. Una vez finalizado el trabajo de forjado, el volante vuelve a acelerar para acumular energía cinética para el siguiente uso.

Hay un enclavamiento mecánico o eléctrico entre el embrague y el freno en la prensa mecánica para asegurar que el freno debe soltarse antes de que se active el embrague, y el embrague debe soltarse antes de aplicar el freno. El funcionamiento de la prensa mecánica se divide en continuo, de una sola carrera y de avance lento, la mayoría de los cuales se realizan controlando el embrague y el freno. La longitud de la carrera del control deslizante permanece sin cambios, pero la distancia entre la superficie inferior y la superficie de trabajo se puede ajustar con el tornillo.


Durante la producción, es posible superar la fuerza de trabajo nominal de la prensa. Para garantizar la seguridad del equipo, a menudo se instalan dispositivos de protección contra sobrecargas en la prensa. Para garantizar la seguridad personal del operador, se instala en la prensa un dispositivo de protección personal fotoeléctrico o de operación con las dos manos.

Prensas hidraulicas


Otras prensas

⑴ Prensa de manivela

La prensa de manivela es un equipo de estampado en frío de uso común, que se utiliza como plataforma de trabajo para matrices de estampado en frío. La estructura es simple y fácil de usar. Según el número de bielas impulsoras, se puede dividir en prensa de un solo punto o prensa multipropósito; según si el número de controles deslizantes es uno o dos, se puede dividir en prensa de acción simple o prensa de doble acción. Según las diferentes estructuras de la cama, la prensa de manivela se puede dividir en prensa de manivela abierta o prensa de manivela cerrada.


⑵ Prensa neumática

La prensa neumática es una prensa compuesta por un cilindro de refuerzo gas-líquido, un banco de trabajo y una válvula lógica de control.


caracteristicas:

① Usando aire comprimido como fuerza motriz, fácil de operar.

② No hay ruido generado por el sistema hidráulico de reserva.

③ Usando el principio de presurización aire-aceite para lograr una potencia rápida.

④ Salida fácil de ajustar.

⑤ La máquina tiene una estructura sólida, fácil operación y conveniente carga y descarga.

⑥ El uso multifuncional es adecuado para prensar, perforar, remachar, ensamblar, cortar, etc.

⑦ Seguro y cómodo de operar, adecuado para operaciones a largo plazo.

⑧ Puerta de cuatro postes] diseño de espacio abierto.


⑶ Prensa de fricción

Prensa de fricción La prensa de fricción es una máquina de procesamiento de presión versátil, que se utiliza ampliamente comond se puede utilizar en diversas industrias de procesamiento a presión.


⑷ Prensa de tornillo

Cuando la prensa está funcionando, el motor eléctrico acelera la rotación del volante para almacenar energía y al mismo tiempo empuja el deslizador para moverse hacia abajo a través del tornillo y la tuerca.


La prensa de tornillo usa tornillo y tuerca como mecanismo de transmisión y usa la transmisión de tornillo para convertir el movimiento de rotación hacia adelante y hacia atrás del volante en el movimiento alternativo hacia arriba y hacia abajo del deslizador. Cuando el deslizador hace contacto con la pieza de trabajo, el el volante desacelera hasta detenerse por completo, la energía cinética de rotación almacenada se convierte en energía de impacto y el deslizador golpea la pieza de trabajo para deformarla. Una vez finalizado el golpe, el motor invierte el volante y lo empuja hacia arriba para regresar a la posición original Esta es la característica de las prensas de tornillo.


⑸ Prensa Mufti-station

La prensa mufti-station es un equipo de prensa avanzado. Es una integración de múltiples prensas. Generalmente se compone de una unidad de cabezal de hilo, un mecanismo de alimentación, una prensa y una parte de cola de hilo. Puede cumplir con la producción automatizada de alta velocidad. La prensa se divide en varios controles deslizantes y controles deslizantes individuales, que se pueden seleccionar de acuerdo con diferentes necesidades. El final de la línea está compuesto por una cinta transportadora. La unidad de cabezal de hilo se divide en unidad de respaldo, correa magnética, equipo de limpieza y engrase, etc .; el mecanismo de alimentación generalmente se compone de brazos de alimentación.
