clasificación de la punzonadora

Número Navegar:21     Autor:Editor del Sitio     publicar Tiempo: 2018-12-13      Origen:motorizado Su mensaje

Como funciona el ponche


El principio de diseño de la punzonadora es convertir el movimiento circular en movimiento lineal, accionado por el motor principal para impulsar el volante, impulsar el engranaje, cigüeñal (o engranaje excéntrico) a través del embrague, bielas, etc. movimiento del deslizador, el movimiento del motor principal a la biela es un movimiento circular.Existe la necesidad de un movimiento circular y un punto de transferencia de movimiento lineal entre la biela y el control deslizante.Hay aproximadamente dos tipos de diseños, uno es de tipo esférico y el otro es de tipo pasador (tipo cilíndrico), a través del cual el movimiento circular se convierte en un movimiento lineal.


El punzón presiona el material para deformarlo plásticamente y obtener la forma y precisión requeridas.Por tanto, es necesario emparejar un juego de moldes (separando el molde superior y el molde inferior), colocando el material entre ellos y aplicando presión a la máquina para deformarla.La fuerza de reacción causada por la fuerza aplicada al material durante el procesamiento es atraída por elperforadoracuerpo.

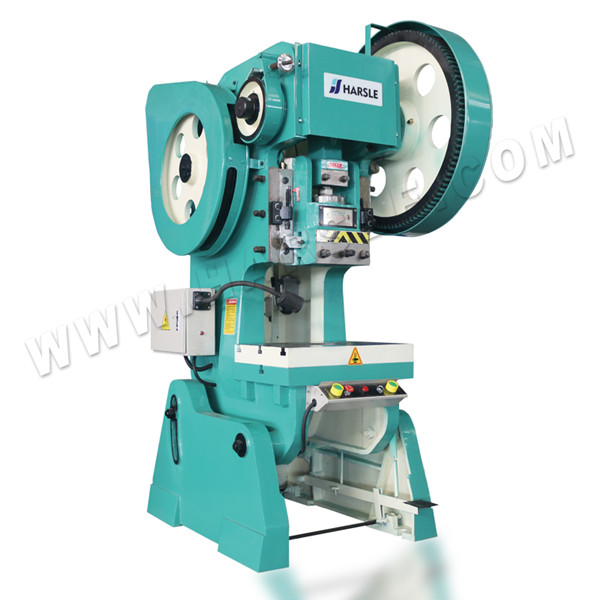

perforadora

Perforadoraclasificación


1.De acuerdo con la fuerza motriz del control deslizante, se puede dividir en tipo mecánico y tipo hidráulico, por lo que la punzonadora se divide en: según la fuerza motriz del uso:

(1) Punzón mecánico

(2) Punzón hidráulico

En general, procesamiento de estampado de chapa, la mayoría de los cuales utilizan punzonado mecánico.Las prensas hidráulicas tienen diferentes fluidos hidráulicos, prensas hidráulicas y prensas hidráulicas.Actualmente, las prensas hidráulicas son la mayoría, y las prensas hidráulicas se utilizan principalmente para maquinaria grande o máquinas especiales.


2.Ordenar por movimiento del control deslizante:

De acuerdo con el modo de movimiento del control deslizante, hay golpes de acción simple, doble acción, golpes de tres acciones, etc., pero el más utilizado es un golpe de acción simple de un control deslizante.Los punzones de doble acción y de tres acciones se utilizan principalmente en la carrocería del automóvil y en piezas de mecanizado a gran escala.Procesando, el número es muy pequeño.


3.Clasificados por forma corporal

Según el tipo de fuselaje, hay dos tipos: (1) tipo C con respaldo abierto (2) fuselaje tipo H de columna recta.En la actualidad, los punzones utilizados por los estampadores en general son en su mayoría de tipo C, especialmente los punzones pequeños (150 toneladas).El siguiente es el más, y el mainframe es el tipo mayoritariamente recto (tipo H).


(1) punzón tipo C

Debido a que el fuselaje no es simétrico, la fuerza de reacción durante el punzonado provocará la deformación de las aberturas delantera y trasera del fuselaje, lo que provocará el deterioro del paralelismo del molde, que es la mayor desventaja.Por lo tanto, generalmente se usa a aproximadamente el 50% de la presión nominal, pero el funcionamiento es bueno.El molde está cerca de lo bueno, fácil de cambiar el molde y otros factores favorables, y todavía es muy querido, y el precio de la máquina es relativamente barato, que es la corriente principal de la maquinaria de estampado actual.


(2) Punzón de columna recta

La máquina herramienta de columna recta es simétrica porque es simétrica y puede soportar la carga excéntrica durante el funcionamiento.Sin embargo, la proximidad del molde durante el funcionamiento es escasa.Generalmente, la máquina principal utiliza más de 300 toneladas de punzones y tiene un cuerpo integrado y tres.Dos tipos de cuerpo segmentario.
