¿Cuál es el tamaño mínimo de curvatura de la prensa plegadora

Es decir, el tamaño mínimo de flexión se puede plegar, el tamaño mínimo de la matriz de doblado al maestro, no se ha observado antes, hasta ahora, no sé el ancho de la ranura, dependiendo del modelo del dispositivo o el espesor de¿el plato? O general, no existe una norma de este tipo, o me puede dar información detallada

Curva media de la ranura en V de la matriz inferior más 0,5

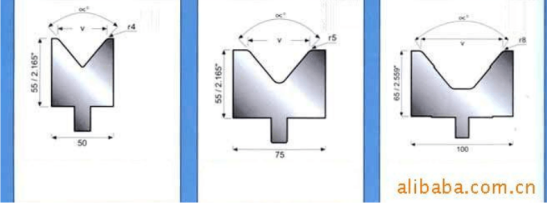

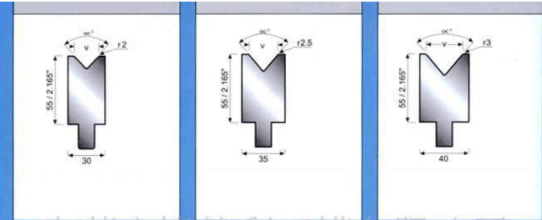

La designación de ranura en V se expresa generalmente en forma de "valor de anchura de ranura + V". Por ejemplo, cuando la anchura de la ranura en V es de 5 mm, la ranura en V se convierte en "5V", generalmente 4V, 8V, 10V, 12V. Generalmente, la anchura del molde inferior Vranura utilizada para la cama plegable de acuerdo con el espesor de la lámina es generalmente de 5 veces. Espesor del material (5T), si se utiliza 5T-1V, el coeficiente de flexión se debe aumentar en consecuencia. Si se utiliza 5T + 1V, el coeficiente de flexióndebe reducirse en consecuencia.

El mínimo pliegue puede hacer referencia a la anchura de la junta o el tamaño de la de un solo lado? Si la junta ancho es el tiempo que se ajusta la separación apropiada, entonces usted puede hacerlo pequeña; si tiene un tamaño único lado, usted tiene que mirar en elmuesca. En cuanto al tamaño del diseño del molde, se determina principalmente de acuerdo con la presión de la muesca. Mientras la fuerza es suficiente, puede ser adecuadamente pequeño para facilitar el plegado de la parte pequeña.

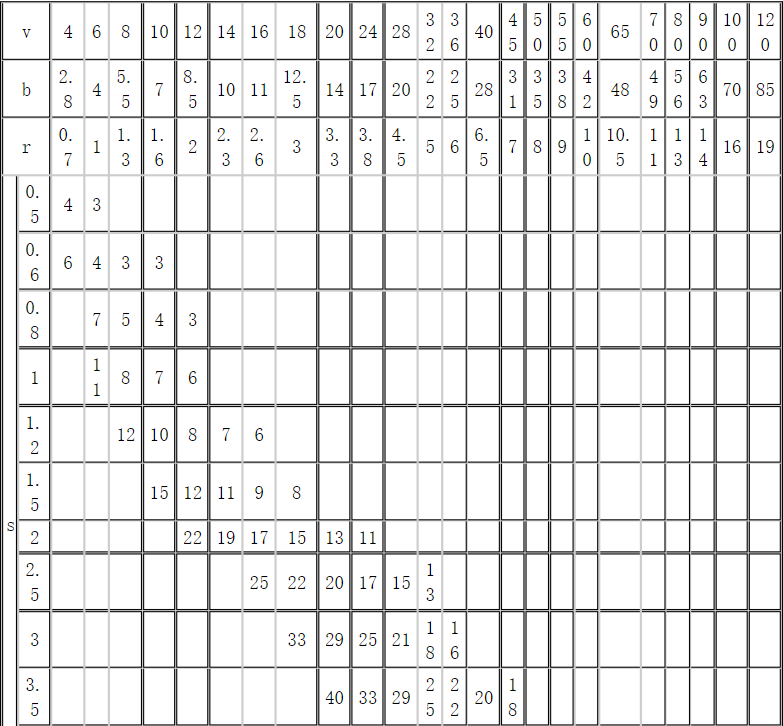

El tamaño mínimo de flexión se determina de acuerdo con el tamaño y el grosor de la ranura en V. Si la forma de U es ser doblada, la anchura de la ranura en V se determina según el espesor de la placa. Por debajo de 3,0 es 4-6 veces lasespesor de la placa. , 3,0 o más es de 8-10 veces el espesor de la placa, esto también se basa en la experiencia para elegir la ranura en V.

Su pregunta es un poco en general, no existe una norma absoluta. Si pulsa la curva normal, la mitad de la ranura en V más la mitad del material utilizado es el más pequeño. Por supuesto, por lo general elegir 5 veces el espesor de la ranura en V.

Excentricidad, la línea de presión se dobla, y el pequeño V se dobla en un ángulo grande y luego presurizado con un gran V. Se puede plegar a un tamaño menor de la mitad de la ranura V. Si se fija la presión, la junta puede ser usado paraasistir a la posición. El tamaño específico y la máquina no lo son. Close, que está relacionado con el espesor de la matriz inferior. Por supuesto, si la matriz superior es un cortador de arco circular mayor que 0,5, la ranura en V es generalmente 5 veces más gruesa, yla empresa puede elegir 4-6 veces el espesor del material. Cuanto más pequeño es el pliegue, menor es el tamaño será, y viceversa.

Cilindro de doble máquina de doblado

Rendimiento y características:

* Todos los de acero soldado estructura, la vibración para eliminar la tensión, buena resistencia a la máquina y una buena rigidez. Accionado hidráulicamente, estable y fiable.

* Tope mecánico, torsión sincronización de ejes, de alta precisión.

* Volver a distancia calibre superior de ajuste de carrera deslizante eléctrico, ajuste manual, pantalla digital.

* El molde superior está equipado con una estructura de compensación de perturbaciones. La máquina con 250 toneladas y la longitud de 400 mm o más pueden adoptar la estructura de compensación de deflexión inferior.

Tres cilindro de la máquina de doblado

Sistema de Calidad: IS09001 Molde Material: 42CRMOV

Flexión material de molde de la máquina: Cr12Molvl, 42CrMo, T10a

Bonfire endurecimiento: HRC: 52 ° -60 °

Tolerancia ±: 0.002

Otros servicios: CNC flexión molienda molde, moler, mantenimiento, etc.

Longitud estándar: 835mm, 800mm, 550mm (productos de la máquina de flexión CNC estándar están disponibles en stock, no estándar de flexión especificaciones molde de la máquina se puede personalizar el procesamiento y la producción de acuerdo con los planes de clientes).

Doblado CNC de piezas de segmentación de herramientas, las especificaciones generales de segmentación son los siguientes:

segmento de molde 1

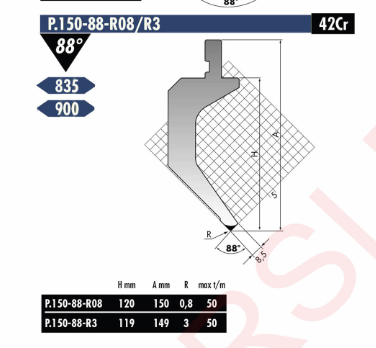

CNC matriz de curvado superior: 100 (izquierda), 10, 15, 20, 40, 50, 200, 300, 100 (derecha) = 835mm

CNC matriz de curvado inferior: 10, 15, 20, 40, 50, 100, 200, 400 = 835mm

segmento de molde 2

CNC matriz de curvado superior: 100 (izquierda), 10, 15, 20, 40, 50, 165, 300, 100 (derecha) = 800mm

Aplicable a: importados excavadora LVD CNC, AMADA CNC de la máquina, TRUMPF, Finn-Power y otra máquina de plegado CNC herramientas y moldes máquina dobladora CNC domésticos, productos han doblado CNC segmento de la máquina diferencial dado, Dobladomáquina concéntrico matriz inferior, Máquina dobladora de molde superior, doblando máquina de molde inferior, Doblado CNC de molde que forma la máquina compuesta, etc.

Six-cilindro de la máquina de doblado

La máquina es impulsado hidráulicamente y la unidad de control deslizante utiliza tres cilindros montados entre los paneles delantero y trasero. La rigidez de toda la máquina es buena, y el molde superior está equipada con un mecanismo de compensación de perturbaciones.

El centro de la mesa de la matriz inferior está equipado con tres cilindros de compensación de perturbación para mejorar aún más la precisión de trabajo.
