Ángulo de flexión R y selección de ranura en V

Hoja de metal ángulo de flexión R es el factor clave para el coeficiente de plegado, y hay muchos factores que afectan el ángulo R de flexión, tales como espesor de la chapa de metal, material de chapa, de flexión esquina superior del molde, de flexión inferiormolde, flexión presión., temperatura de trabajo, etc.

1 Espesor de chapa: En realidad de trabajo, el espesor de la lámina es mucho, el filete de flexión es más grande. Como sabemos, el espesor de la lámina es mucho, la presión de flexión es grande, y la flexión hacia abajo V rebaje es grande.

el material 2 de la hoja: la hoja de diferentes tipos, con el mismode espesor, el coeficiente de plegado tiene poca diferencia. Esto demuestra que las características del material afectan el filete de flexión. El material tiene una propiedad que no se puede doblary puede afectar directamente el radio de curvatura. El material tiene un efecto sobre el radio de curvatura, pero tiene poco efecto sobre el uso real.

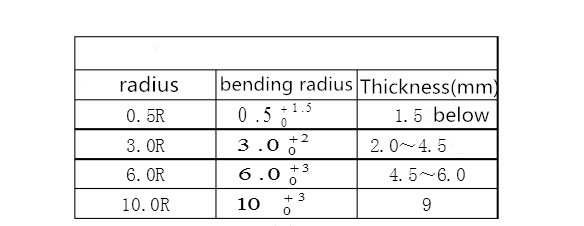

3 Curva filete de matriz superior: el filete de matriz de doblado normales no es mayor que R1, y el filete de flexión mínimo no inferior a 1 es, que tiene poco impacto en el filete de flexión no es necesario. Para la especial demanda de flexión de chapafilete de menos de 1 o mayor que 1, no se determina por la flexión filete superior del troquel. Por lo tanto, el filete de la matriz superior afecta directamente el radio de curvatura.

4. Doblado presión: la más gruesa de la lámina de metal, mayor es la capacidad del material para resistir la deformación por flexión. En este momento, es necesario ajustar la presión. La presión de flexión no se puede aumentar hasta el infinito, y senecesitan ser ajustadas a la presión apropiada. La presión de flexión es directamente proporcional al espesor de la chapa e inversamente proporcional a la anchura de la ranura de la matriz inferior. En flexión real, el espesor de la hoja dede metal se fija, y la anchura de menor rabbet matriz se selecciona de acuerdo con el espesor de la hoja de metal. Por lo tanto, la flexión de presión es una constante determinada por otros factores. El radio de curvatura puede estar libre de presión.

5. El bajo matriz de curvado: la anchura de la ranura de la matriz inferior está relacionado con el espesor de la lámina de metal, y existe una relación correspondiente. En la práctica, la mayor del espesor, más del filete curva.

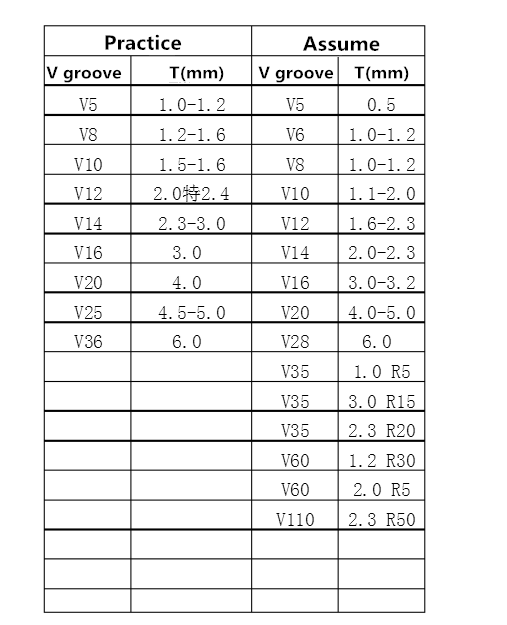

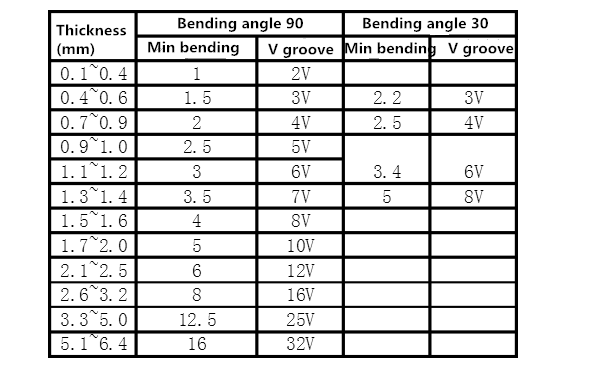

selección ranura en V

placa fina: regla de selección ranura 1-3m m es 4-6 veces de espesor del material.

placa gruesa: regla de selección ranura 4-10 mm es de 8-10 veces de espesor del material

Cuanto menor sea la anchura de ranura es, menor es el ángulo R después del plegado es, y la mayor se requiere la presión de doblado. Cuanto mayor sea la anchura de ranura es, cuanto mayor sea el ángulo R es, y se requiere menor es la presión de doblado.
