2 cosas que debe hacer en la clasificación de los métodos de soldadura

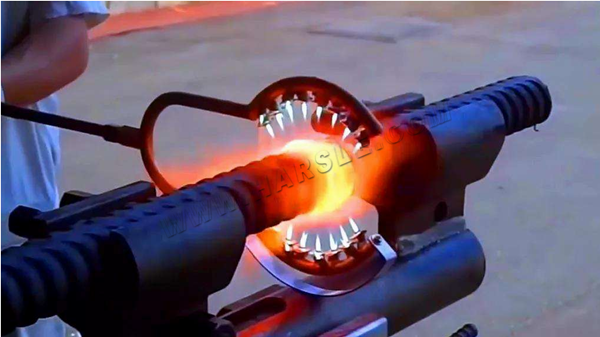

1. Clasificación de métodos de soldadura

Con el desarrollo continuo de la producción y la ciencia y la tecnología, en la actualidad existen muchos tipos de métodos de soldadura de metal. Si se distinguen de acuerdo con las características del proceso de soldadura, se pueden clasificar en tres categorías: soldadura por fusión, soldadura por presión y soldadura.

● Soldadura por fusión: definición: el método de soldadura para derretir el metal base en el lugar a soldar para formar una soldadura sin la aplicación de presión se llama soldadura por fusión. Soldadura por arco: electrodo de fusión Electrodo de fusión no electrodo de fusión. La característica común de este tipo de método de soldadura es que la junta de la soldadura y el material de metal de relleno se derriten por una fuente de calor local, fusionada entre sí sin presión y se enfrían y se solidifican para formar una articulación firme. La soldadura por arco y la soldadura de electroestrosglag pertenecen a esta categoría. un tipo.

● Soldadura por presión: definición: durante el proceso de soldadura, se debe aplicar presión a la soldadura para completar el proceso de soldadura llamado soldadura por presión. Soldadura por resistencia; soldadura por presión fría. La característica común de este tipo de método de soldadura es que si la soldadura se calienta o no, se aplica una cierta presión para que las dos superficies articulares entren en contacto cercano para producir un efecto de enlace para que las dos soldaduras estén conectadas. Contacto en la soldadura y la soldadura por fricción pertenecen a este tipo de categoría.

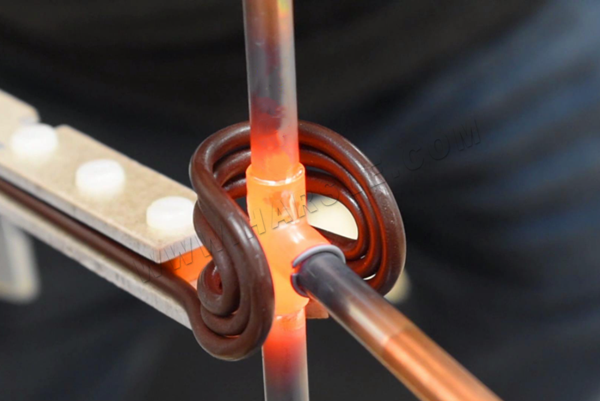

● Biblioteca: definición: usar un material de metal con un punto de fusión más bajo que el metal base como la soldadura, calentando la soldadura y la soldadura a una temperatura más alta que el punto de fusión de la soldadura y más baja que la temperatura de fusión del metal base, Usando la soldadura líquida para humedecer el metal base, llenando el método de soldadura en el que el espacio de la junta y la difusión mutua con el metal base para conectar la soldadura se llama soldadura. La soldadura es similar a la soldadura de fusión, pero existen diferencias esenciales. Utiliza un material de metal con un punto de fusión más bajo que el metal base como la soldadura y calienta la soldadura y la soldadura a una temperatura más alta que el punto de fusión de la soldadura pero más bajo que el punto de fusión del metal base. El método de usar material de soldadura de líquido para humedecer el metal base, llenar el vacío de la junta y la interdifusión con el metal base para realizar el método de conectar la soldadura.

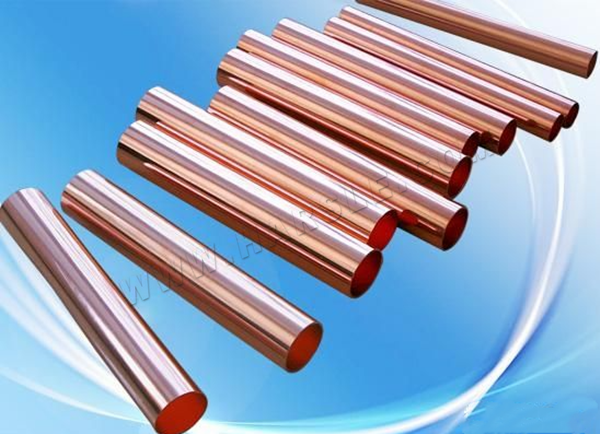

2. Método de soldadura de cobre

Métodos de soldadura comunes

Los métodos de soldadura de cobre rojo incluyen soldadura por gas, soldadura por arco de carbono manual, soldadura manual de arco eléctrico y soldadura manual de arco de argón y soldadura automática también se pueden usar para estructuras grandes.

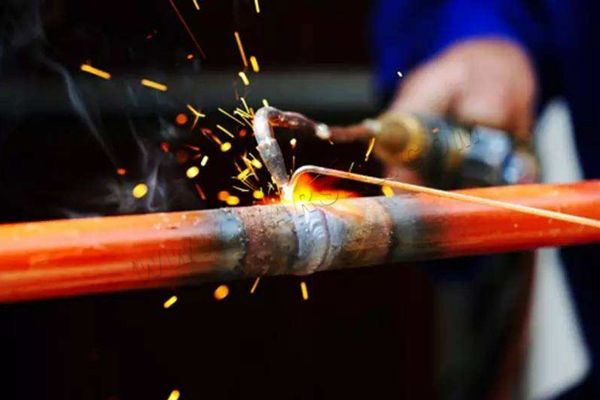

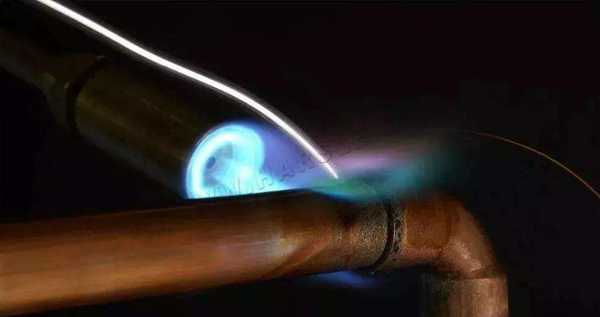

● Soldadura por gas de cobre

El cobre más utilizado es la articulación del tope, y la junta de regazo y la junta T se usan lo menos posible. La soldadura de gas puede usar dos tipos de cables de soldadura, uno es el cable de soldadura que contiene elementos desoxidantes, como el cable 201, 202; El otro es el cable de cobre general y la tira de corte del metal base, utilizando el agente de gas 301 como flujo, se debe usar cobre de soldadura de gas. Llama neutral.

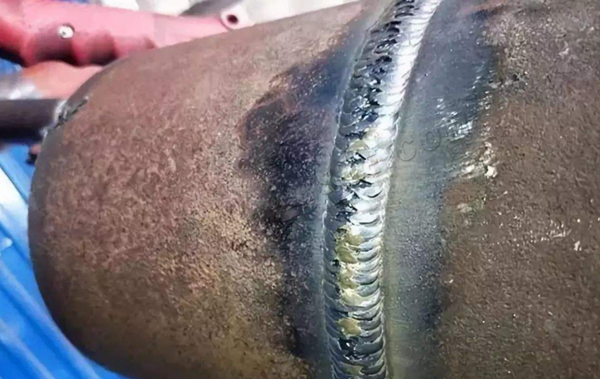

● Soldadura por arco manual de cobre.

Cuando el grosor de la soldadura es mayor de 4 mm, debe precalentarse antes de la soldadura, y la temperatura de precalentamiento generalmente es de alrededor de 400-500 ° C. Para la soldadura con electrodo de cobre 107, la fuente de alimentación debe revertirse por DC. Se debe usar un arco corto durante la soldadura, y el electrodo no debe balancearse lateralmente. El movimiento lineal recíproco del electrodo puede mejorar la formación de la soldadura. Para soldaduras largas, se debe adoptar el método gradual de eliminación, y la velocidad de soldadura debe ser lo más rápida posible.

Cuando la soldadura por múltiples capas, la escoria entre las capas debe eliminarse por completo. La soldadura debe llevarse a cabo en un lugar bien ventilado para prevenir el envenenamiento por cobre. Después de la soldadura, use un martillo plano para golpear la soldadura para aliviar el estrés y mejorar la calidad de la soldadura.

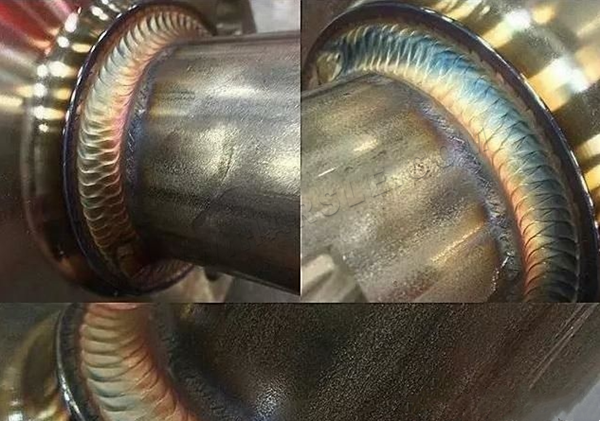

● Soldadura por arco de argón manual de cobre rojo

En la soldadura manual de arco de arco de cobre rojo, los cables de soldadura utilizados son alambre 201 y alambre 202, y también se usa alambre de cobre, como T2.

Antes de soldar, la película de óxido, el aceite y otra suciedad en el borde de soldadura de la pieza de trabajo y la superficie del cable de soldadura deben limpiarse para evitar defectos como los poros e inclusiones de escoria. Los métodos de limpieza incluyen limpieza mecánica y limpieza química. Cuando el grosor de la placa de la junta de tope es inferior a 3 mm, la ranura no se abrirá;

Cuando el grosor de la placa es de 3 ~ 10 mm, abra una ranura en forma de V, y el ángulo de la ranura es de 60 ° ~ 70 °; Cuando el grosor de la placa sea mayor de 10 mm, abra una ranura en forma de X, y el ángulo de la ranura es de 60 ° ~ 70 °; Para evitar transparentes no soldados, generalmente no dejan bordes contundentes. Según el grosor de la placa y el tamaño de la ranura, el espacio de ensamblaje de la junta de tope se selecciona dentro del rango de 0.5 a 1.5 mm.

La soldadura por arco de argón manual de cobre rojo generalmente adopta una conexión positiva de CC, es decir, el electrodo de tungsteno está conectado al electrodo negativo. Para eliminar los poros y garantizar la fusión y la penetración confiables en la raíz de la soldadura, es necesario aumentar la velocidad de soldadura, reducir el consumo de gas argón y precalentar la soldadura. Cuando el grosor de la placa es inferior a 3 mm, la temperatura de precalentamiento es de 150 ～ 300 ℃; Cuando el grosor de la placa es mayor de 3 mm, la temperatura de precalentamiento es de 350 ～ 500 ℃. La temperatura de precalentamiento no debe ser demasiado alta, de lo contrario, las propiedades mecánicas de la junta soldada se reducirán.

● Soldadura por arco de carbono de cobre

Los electrodos utilizados en la soldadura de arco de carbono incluyen electrodos de carbono y electrodos de grafito. El cable de soldadura utilizado en el soldadura de arco de carbono de cobre rojo es el mismo que el utilizado en la soldadura de gas. El metal base también se puede usar para cortar tiras, y se puede usar el flujo para la soldadura de gas de cobre rojo, como el agente de gas 301.
