2 secretos que no conoces sobre la máquina niveladora

La máquina de nivelación es exprimir la placa de metal desigual a través de los rodillos superior e inferior para exprimir el grosor de la tira o la placa para lograr un efecto completo.

1. Uso del producto:

Una nivelación máquina es una máquina utilizada para nivelar la superficie de un objeto. Los niveladores a menudo se usan para nivelar la superficie de las placas de metal o las carreteras de concreto.

2. Tipo de producto:

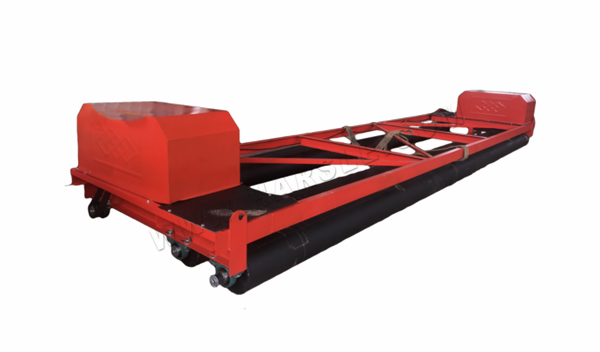

Máquina de nivel de nivelación de tres rodillos:

El pavimento de hormigón de cemento de la unidad de la unidad de eje de tres rolas es tecnología mejorada para maquinaria pequeña. El proceso de construcción está moderadamente mecanizado, tiene menos inversión en equipos y es fácil de dominar. Se utiliza principalmente para la construcción de pavimento de concreto de cemento de carretera mediano y de bajo grado o renovación de cemento de carretera de alto grado y construcción de un pequeño número de placas locales, como losas rotas y losas rotas en el pavimento de concreto. La operación de la máquina de tres rolas es relativamente simple, pero los requisitos para la tecnología y la gestión son más altos. Para cumplir con los requisitos de la suavidad de la superficie de la carretera y la resistencia al desgaste, es necesario fortalecer la calidad de instalación del formulario de forma, el control de la tela y la construcción de pavimentación y nivelación de maquinaria de tres rolas. La construcción de la unidad de tres rolas es más adecuada para la construcción de las carreteras de grado medio y bajo de mi país y el pavimento de concreto de cemento de las carreteras del condado y el municipio, especialmente en los últimos años, la tendencia de usar la unidad de tres rolas para gradualmente Reemplace la construcción de máquinas y herramientas pequeñas.

Parámetro:

Los principales parámetros técnicos de la máquina de nivelación de tres rodillos deben cumplir con los requisitos de la siguiente figura. La máquina de pavimentación y nivelación de tres rodillos se divide en modelos por el diámetro del eje, y las especificaciones se dividen a partir de la longitud del eje, y las especificaciones deben determinarse de acuerdo con el ancho del pavimento.

Cuando el grosor de la placa es de más de 200 mm, se debe usar un rodillo con un diámetro de 168 mm; Se puede usar un rodillo con un diámetro de 219 mm para pavimentar la cubierta del puente o una carretera con un grosor más pequeño. Desde la perspectiva del aplanamiento de la mezcla, un diámetro del eje más grande es más ventajoso; Desde la perspectiva de la profundidad de compactación efectiva, el diámetro del eje más pequeño es más ventajoso. El diámetro del eje es principalmente de 168 mm, 219 mm y 240 mm. El uso de un diámetro de eje más grande tiene una mayor eficiencia de construcción y una mejor planitud, pero la suspensión de la superficie es más fácil de segregar y la suspensión es más delgada. El uso de un diámetro de eje más pequeño tiene un mejor efecto de elevación de la suspensión, pero el eje es fácil de deformarse, por lo que se debe prestar atención a la corrección. En general, la longitud del eje debe ser 600 ~ 1200 mm más larga que el ancho de la carretera.

La velocidad de rotación del eje vibrante del nivelador de pavimentación de tres rodillos no debe ser mayor de 380R/min. La velocidad de rotación del eje vibrante es de 300R/min y 380R/min. En general, se debe utilizar una velocidad más pequeña para garantizar el tapping efectivo y el levantamiento de la lechada. . La potencia de vibración debe ser mayor de 7.5kW; La velocidad de conducción máxima del eje de transmisión no debe ser mayor de 13.5m/min, y la potencia de accionamiento no debe ser inferior a 6kW. Asegúrese de que el eje vibratorio y el eje de transmisión tengan suficiente potencia para superar la resistencia de la mezcla y la plantilla para lograr las funciones de pavimento, compactación vibrante y nivelación. La máquina de nivelación de tres rodillos pertenece esencialmente a la forma de transformación de máquinas pequeñas. Combina las vigas y los rodillos vibrantes durante la construcción de máquinas pequeñas y las instala en el equipo con ejes de fuerza impulsora. Por lo tanto, en la construcción de carreteras de alto grado, la máquina de nivelación de tres rodillos por sí sola no puede garantizar la vibración y la compacidad del concreto del pavimento en la parte inferior del panel, y debe estar equipada con una densa fila de vibradores para la construcción.

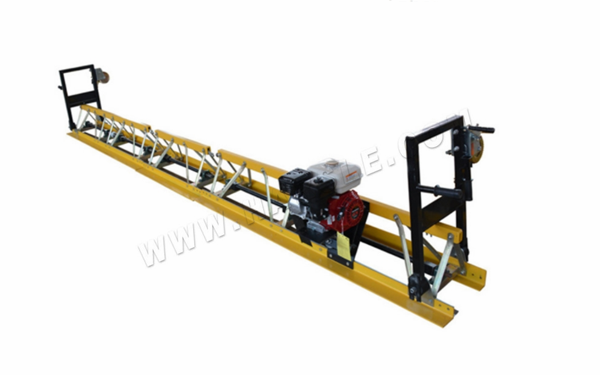

Vibrador y haz vibratorio:

Al pavimentar paneles de concreto con una unidad de tres rodillos, debe equiparse con un vibrador de tipo fila equipado con un grupo de vibrador enchufable. El vibrador tiene la forma de instalar solo una fila de barras vibratorias, o está equipado con pavimento auxiliar al mismo tiempo. La forma del raspador de control lateral de Auger y Pine. En general, se debe usar un vibrador vibrador de inserción de barra de tipo fila equipado con un distribuidor de espiral y un raspador de control lateral suelto, y tiene una función de caminar automática.

El vibrador de tipo de vibración de inserción es adecuado para carreteras gruesas. Se puede usar el vibrador de tipo de inserción de motor incorporado. La frecuencia de vibración se puede seleccionar entre 50 ~ 200Hz. Cuando el grosor del panel es grande y la caída es baja, se puede usar. Use una varilla vibratoria de alta frecuencia por encima de 100Hz. La varilla vibrante se divide en modelos por el diámetro de la barra. El diámetro de la varilla vibrante es generalmente 50-100 RAM, y el radio de acción efectivo es generalmente de 4 a 10 veces el diámetro de la varilla vibrante. Cuanto mayor sea el diámetro, mayor será el radio de acción efectivo, y mayor es la caída del concreto, mayor será el radio de acción efectivo. El espacio no debe ser mayor de 1.5 veces el radio de acción efectivo, y no mayor de 500 mm.

Cuando el grosor del pavimento de la cubierta del puente es inferior a 150 mm, se puede usar el haz vibrante. La frecuencia de vibración puede ser de 50 ~ 100Hz, y la aceleración vibratoria puede ser de 4 ~ 5 g (g es la aceleración debido a la gravedad).

Máquina de inserción de varillas de unión y otros equipos auxiliares de construcción:

Al pavimentar una superficie de carretera de dos carriles, la máquina de inserción de la varilla de liga es un dispositivo especial para insertar varillas en la costura longitudinal media. Al pavimentar una superficie de carretera de dos carriles a la vez, debe equiparse con una máquina de inserción de la varilla de unión de costura longitudinal, y equipada con un dispositivo de ajuste de espaciado de la barra de profundidad de inserción y control de la barra.

Requisitos de apoyo para mezclar la capacidad de producción:

Se debe seleccionar un mezclador de concreto con capacidad de producción suficiente para que coincida con la construcción de pavimentación de la unidad de tres rolas. La máquina de pavimentación y nivelación de tres rolas tiene una alta capacidad de construcción. La máquina de pavimentación y nivelación de tres rolas con un ancho de pavimentación de 8.5m tiene una capacidad de pavimento de 90 ~ 120m3/h. Cuando se usa una estación de mezcla compuesta de múltiples mezcladores, ya que la uniformidad de la mezcla se ve afectada por la mezcla y el tiempo, también tendrá un cierto impacto en la construcción de pavimentación de la unidad de tres rodillos, lo que reducirá la planitud de la construcción. Por lo tanto, es mejor elegir un mezclador con una gran salida de 90 ~ 120 m3/h para garantizar la salida y la estabilidad uniforme de la mezcla de concreto.

Flujo del proceso:

El proceso de construcción de pavimentación de la unidad de tres perros: tela, una densa fila de vibración, instalación de la varilla de extracción, alimentación manual, nivelación del eje de tres rolas, una (deshidratación de vacío), acabado, acabado, costura, curado, uno (duro Groove), un calafateo.

El proceso de construcción de la unidad de tres rodillos es similar a la construcción de máquinas pequeñas. Hay dos diferencias: una es usar un vibrador de tipo fila en lugar de una varilla vibratoria de mano; El otro es combinar el proceso de dos pasos de haz y rodillo de vibración en un paso de una máquina de nivelación de tres rolas. Durante la construcción de la unidad de tres rodillos, el verdadero proceso de desagüe estrecho y las ranuras duras se pueden usar para garantizar la resistencia del desgaste y la resistencia al deslizamiento de la superficie.

Máquina de nivelación de palo:

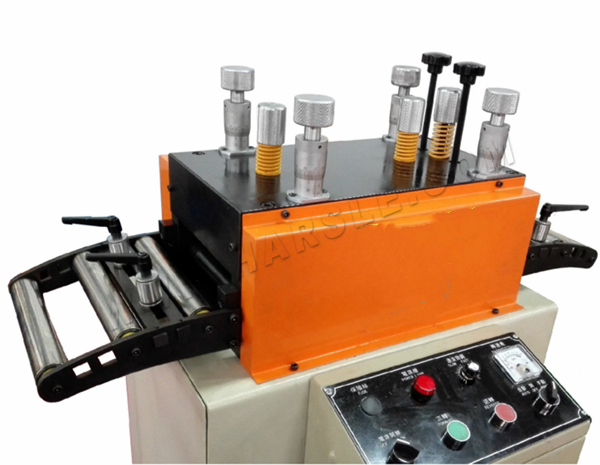

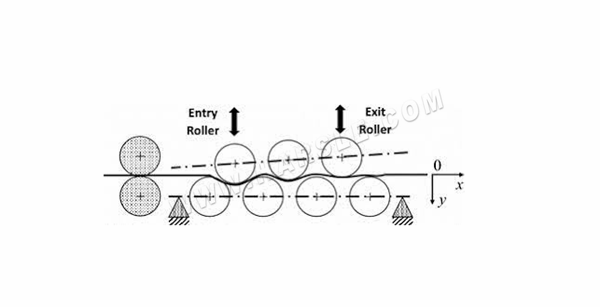

Para el alisado de acero de la placa, puede usar un nivelador de rodillos (ver Figura 2). La máquina de nivelación de acero de la placa de siete roderos se aplica al ancho de acero de la placa no mayor a 3.2m y un grosor no mayor a 32 mm.

Diseño de la máquina:

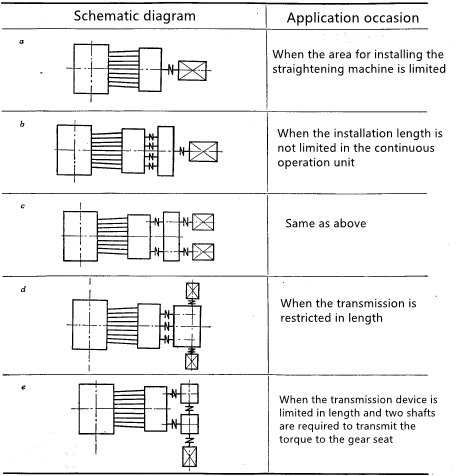

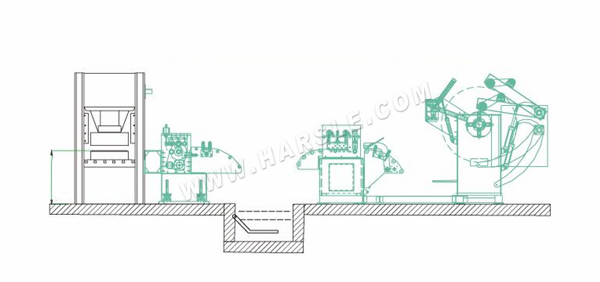

La disposición del tren de la máquina se refiere a la disposición general del motor, el dispositivo de transmisión y la base de la máquina de trabajo. Depende del diseño del equipo en el taller, el área donde se instala el nivelador y el diseño del dispositivo de transmisión. La Figura 3 es un diagrama esquemático de varios diseños típicos de tren de máquinas.

La figura A es la disposición más simple en el tren de la máquina. El par se transmite desde el motor al rollo de trabajo a través del reductor combinado. Dado que el reductor y el asiento del engranaje se colocan en una caja, la disposición del tren de la máquina es compacta y el espacio del piso es pequeño. Sin embargo, la estructura del reductor combinado es más complicada.

La Figura B es el formulario de disposición donde el motor conduce el asiento del engranaje a través del reductor, y el asiento del engranaje impulsa el trabajo roda a través de varios ejes de salida. La estructura del reductor y el asiento del engranaje en esta disposición es más simple, pero la longitud del tren de la máquina es más larga. Cuando la energía del motor excede de 60 a 80 kilovatios, generalmente es impulsada por motores duales (Figura 3C). Esto no solo hace que la carga del uniforme reductor, sino que también acorta la longitud del tren de la máquina. En general, el ancho total del tren de la máquina en esta disposición no excede el ancho de la base de la máquina de trabajo, por lo que es adecuado para la disposición en un conjunto de máquinas continuas.

Además de las ventajas de las Figs. 3B y C, Fig. 3D también tiene la ventaja de una longitud total más corta del tren, pero esta disposición requiere el uso de un reductor de engranajes bisal más complicado.

La Figura E es similar a la Figura 3D, pero usa un reductor de engranaje de gusano esférico. En general, esta disposición solo se usa cuando el asiento del engranaje debe usar dos ejes de entrada que están muy separados. El tren de la máquina que se muestra en las Figuras 3D y E tiene un ancho grande, y solo se usa cuando la longitud del tren de la máquina es limitada.
