Principio de funcionamiento y funcionamiento de la máquina roladora de placas de 4 rodillos

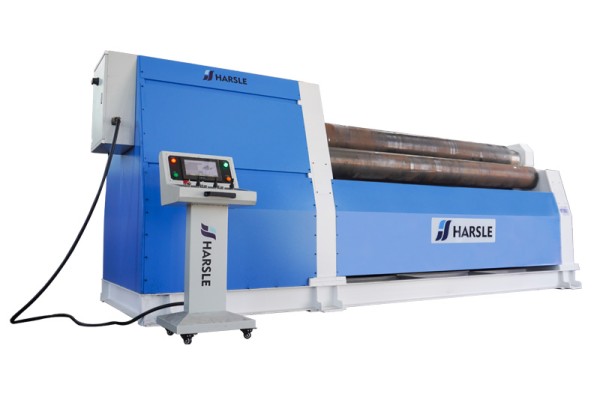

Laminadora de 4 rodillos

Un rollo de 4 maquina de laminación, también conocida como máquina dobladora de placas de cuatro rodillos o máquina laminadora de cuatro rodillos, es un tipo de máquina que se utiliza para doblar o enrollar placas de metal en formas cilíndricas o cónicas.Opera en base a los principios de deformación del material y manipulación mecánica.La máquina consta de cuatro rodillos, donde dos rodillos inferiores más grandes se utilizan para impulsar la placa y dos rodillos superiores más pequeños se utilizan para aplicar presión y doblar la placa.Este diseño ofrece varias ventajas sobre las máquinas tradicionales de tres rodillos, como una mayor precisión y un menor riesgo de deformación.

Aquí hay una descripción general del principio de funcionamiento y los procedimientos operativos de una máquina laminadora de placas de cuatro rodillos:

Principio de funcionamiento:

1. Preparación: el operador de la máquina prepara la placa de metal asegurándose de que esté limpia, correctamente alineada y correctamente colocada entre los rodillos inferior y superior.El grosor, el ancho y el radio de curvatura de la placa se ajustan de acuerdo con la forma final deseada.

2. Posicionamiento inicial: los rodillos inferiores de la máquina se ajustan para soportar el peso de la placa y proporcionar una alineación inicial.Los rodillos superiores se ajustan a su posición más alta para permitir una fácil inserción de la placa.

3. Inserción: La placa de metal se inserta entre los rodillos inferior y superior a través del espacio de entrada de la máquina.El operador se asegura de que la placa esté centrada y alineada con los rollos.

4. Ajuste: el operador ajusta las posiciones de los rodillos inferior y superior para que coincidan con el radio de curvatura y la curvatura deseados.Este ajuste es fundamental para lograr el radio de curvatura correcto sin causar una tensión excesiva en la placa.

5. Doblado: Los sistemas hidráulicos o mecánicos de la máquina se activan para impulsar los rodillos inferiores, que a su vez impulsan la placa hacia adelante.Simultáneamente, los rodillos superiores aplican presión hacia abajo sobre la placa, lo que hace que se doble alrededor de los rodillos inferiores.La placa sufre una deformación plástica a medida que pasa de una hoja plana a la forma curva deseada.

6. Doblado progresivo: a medida que la placa continúa moviéndose a través de los rodillos, el operador ajusta las posiciones de los rodillos superior e inferior para lograr la curvatura y la forma deseadas.El proceso de doblado a menudo se realiza en varias pasadas para garantizar la precisión y minimizar la tensión en la placa.

7. Salida y Retirada: Una vez que la placa ha pasado por todos los rollos y ha alcanzado la forma deseada, sale de la máquina.El operador retira con cuidado la placa doblada y el proceso está completo.

Procedimientos de operación:

Configuración de la máquina: asegúrese de que la máquina esté correctamente ensamblada y calibrada.Verifique los sistemas hidráulicos o mecánicos, los mecanismos de seguridad y las alineaciones de los rodillos.

1. Preparación de la placa: limpie la placa de metal y asegúrese de que tenga el tamaño y la posición adecuados para doblarla.

2. Ajuste del rodillo: ajuste las posiciones de los rodillos inferior y superior en función del radio de curvatura y la curvatura deseados.Consulte el manual de la máquina o las pautas para ajustes específicos.

3. Inserción de la placa: inserte la placa en el espacio de entrada de la máquina, asegurándose de que esté centrada y alineada.

4. Proceso de doblado: active los sistemas hidráulicos o mecánicos para iniciar el proceso de doblado.Supervise el progreso y realice ajustes en las posiciones de balanceo según sea necesario.

5. Doblado progresivo: Realice varias pasadas si es necesario, ajustando las posiciones de los rollos entre pasadas para lograr la forma deseada gradualmente.

6. Salida y Retiro: Una vez que la placa haya sido doblada a la forma deseada, permita que salga de la máquina.Retire con cuidado la placa doblada e inspeccione su calidad.

7. Mantenimiento de la máquina: después del proceso de doblado, realice el mantenimiento de rutina en la máquina, incluida la limpieza, la lubricación de las piezas móviles y el tratamiento de cualquier desgaste o daño.

Es importante tener en cuenta que operar una máquina laminadora de placas de cuatro rodillos requiere una capacitación adecuada y el cumplimiento de los protocolos de seguridad.Siempre siga las pautas del fabricante y los procedimientos recomendados para garantizar una operación eficiente y segura.
