Máquina de prensa hidráulica de 400 toneladas para embutición profunda

Prensa hidráulica

Máquina de prensa hidráulica para embutición profunda

Una máquina de prensa hidráulica para embutición profunda es una herramienta especializada que se utiliza en procesos de conformado de metales para crear formas complejas a partir de láminas de metal.La embutición profunda es un proceso de fabricación que implica darle una forma tridimensional a una lámina plana de metal, como una taza o una caja, empujando el material hacia la cavidad de una matriz.

Estas son algunas de las características y componentes clave que se encuentran comúnmente en las prensas hidráulicas diseñadas para embutición profunda:

Sistema hidráulico: la prensa hidráulica funciona mediante un sistema hidráulico que utiliza fluido (generalmente aceite) para generar fuerza.Los sistemas hidráulicos proporcionan capacidades de fuerza elevada y control preciso, lo que los hace adecuados para aplicaciones de embutición profunda.

Marco y estructura: La máquina tiene un marco y una estructura robustos para soportar las altas fuerzas y presiones involucradas en la embutición profunda.El marco debe ser rígido para garantizar una formación precisa y repetible.

Cilindro hidráulico: El cilindro hidráulico es un componente crucial responsable de generar la fuerza requerida para el proceso de embutición profunda.Mueve el ariete o émbolo que aplica presión a la chapa.

Juego de troqueles: El juego de troqueles consta de un punzón y un troquel.El punzón es la parte superior y el troquel es la parte inferior.La chapa se coloca entre ellos y el proceso de embutición profunda le da al material la forma deseada.

Soporte en blanco: Se utiliza un soporte en blanco para mantener la chapa en su lugar durante el proceso de embutición profunda.Previene las arrugas y controla el flujo del material, asegurando una forma uniforme.

Control de presión: Las máquinas de prensa hidráulica para embutición profunda suelen tener sistemas de control de presión para regular la fuerza aplicada durante el proceso de conformado.Esto ayuda a lograr resultados precisos y consistentes.

Cojín de tracción: algunas prensas hidráulicas pueden incluir un cojín de tracción, que es un sistema hidráulico secundario que se utiliza para aplicar fuerza o soporte adicional en áreas específicas de la chapa durante la embutición profunda.

Sistema de Control: Las modernas prensas hidráulicas están equipadas con sistemas de control electrónico que permiten una programación y seguimiento precisos del proceso de embutición profunda.Esto incluye la configuración de parámetros como la presión, la velocidad y la longitud de la carrera.

Funciones de seguridad: Las máquinas de prensa hidráulica deben estar equipadas con funciones de seguridad como paradas de emergencia, protecciones de seguridad y protección contra sobrecargas para garantizar la seguridad de los operadores.

Cuando se utiliza una máquina de prensa hidráulica para embutición profunda, es esencial seguir las pautas y procedimientos de seguridad adecuados para evitar accidentes y garantizar la producción eficiente de piezas formadas de alta calidad.

Principales características

● Diseño de estructuras optimizado por computadora;Estructura de cuatro columnas: sencilla, económica y práctica.

● Válvula de cartucho equipada para el sistema de control hidráulico, confiable, duradera y con menos impacto hidráulico, tubería de conexión más corta y menos puntos de liberación. El sistema hidráulico integrado se adopta como una unidad de control separada.

● Control eléctrico independiente, confiable, audiovisual y conveniente para el mantenimiento.

● Sistema de control centralizado por botones, con modos de operación de ajuste, manual y semiautomático a elección del operador (el semiautomático tiene dos tipos de tecnología: carrera fija simple y presión fija simple).

● La fuerza operativa, el desplazamiento sin carga y el movimiento a baja velocidad y el rango de desplazamiento se pueden ajustar según los requisitos tecnológicos.

Parámetros técnicos

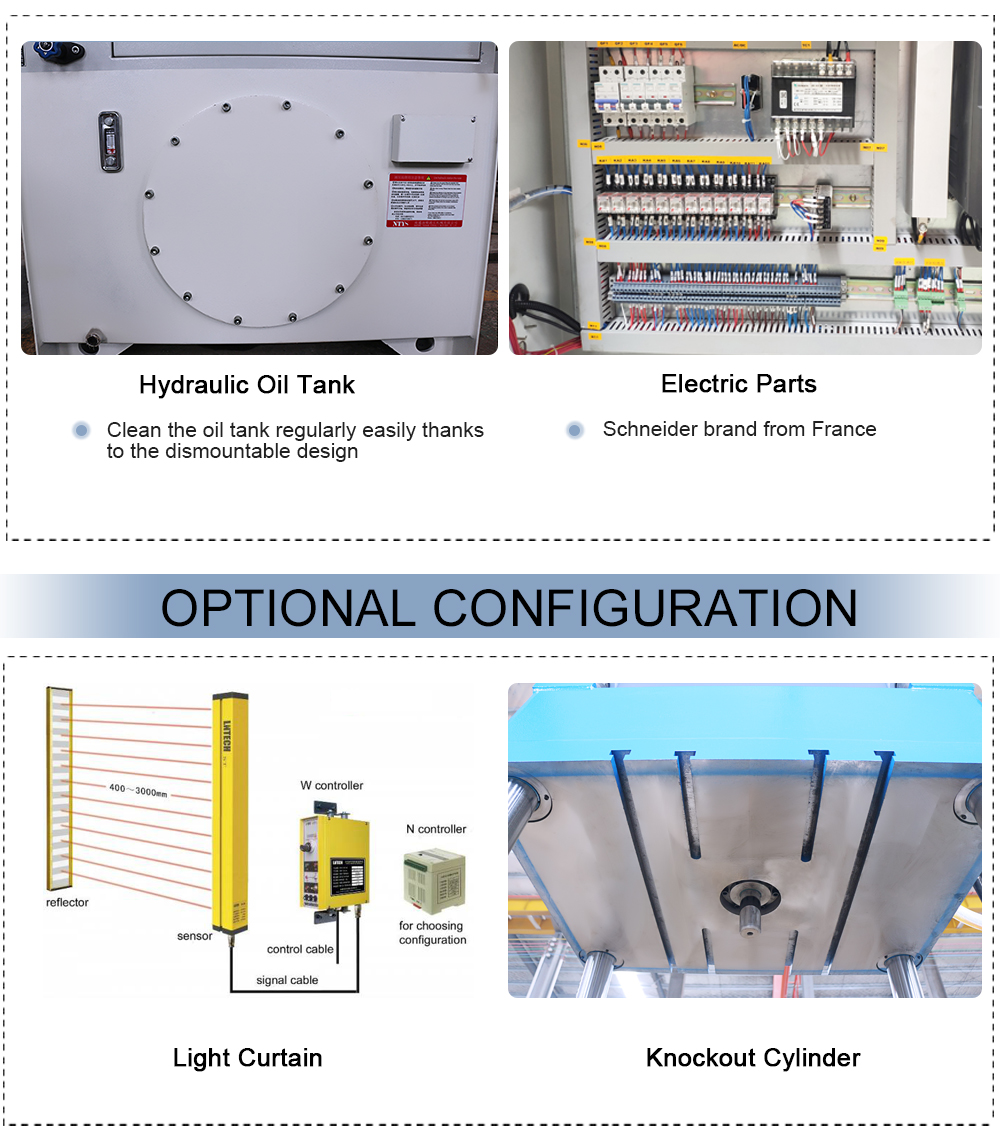

Detalles de producto
