Cizalla hidráulica de viga oscilante de 4 mm

Máquina de esquilar

Cizalla hidráulica

un hidráulico cizalla de viga oscilante, también conocida como cizalla de guillotina hidráulica, es un tipo de máquina industrial utilizada para cortar láminas de metal y materiales de placas.Se usa comúnmente en varias industrias metalúrgicas, como talleres de fabricación, fabricación de automóviles y construcción.

La máquina consta de un marco robusto con una hoja superior móvil y una hoja inferior estacionaria.El diseño de la viga oscilante permite que la hoja superior gire de una posición vertical a una posición inclinada, donde se mueve hacia abajo para cortar el material contra la hoja inferior fija.El movimiento oscilante de la viga proporciona una ventaja mecánica que permite un corte eficiente y preciso.

Estas son algunas de las características y componentes clave de una cizalla hidráulica de viga oscilante:

1. Sistema Hidráulico: La máquina es accionada por un sistema hidráulico que controla el movimiento de la cuchilla superior.Utiliza cilindros hidráulicos y una bomba hidráulica para generar la fuerza necesaria para el corte.

2. Capacidad de corte: Las cizallas hidráulicas de viga oscilante están disponibles en varios tamaños y capacidades de corte, que van desde unos pocos milímetros hasta varios centímetros.La capacidad de corte depende de factores como la potencia de la máquina, la longitud de la cuchilla y el material que se corta.

3. Tope trasero: un tope trasero es un tope ajustable que posiciona la lámina o placa de metal para cortes precisos y repetibles.Puede ajustarse manualmente o equiparse con controles motorizados para un posicionamiento preciso.

4. Ajuste del espacio entre hojas: El espacio entre hojas se refiere a la distancia entre las hojas superior e inferior.Se puede ajustar para adaptarse a diferentes grosores de material, lo que garantiza cortes limpios y sin rebabas.

5. Sistema de control: Las modernas cizallas hidráulicas de viga oscilante a menudo tienen paneles de control fáciles de usar.Estos paneles permiten a los operadores establecer parámetros como la longitud de corte, el ángulo de corte y la posición del tope trasero.Algunas máquinas también pueden tener funciones programables para operaciones de corte automatizadas.

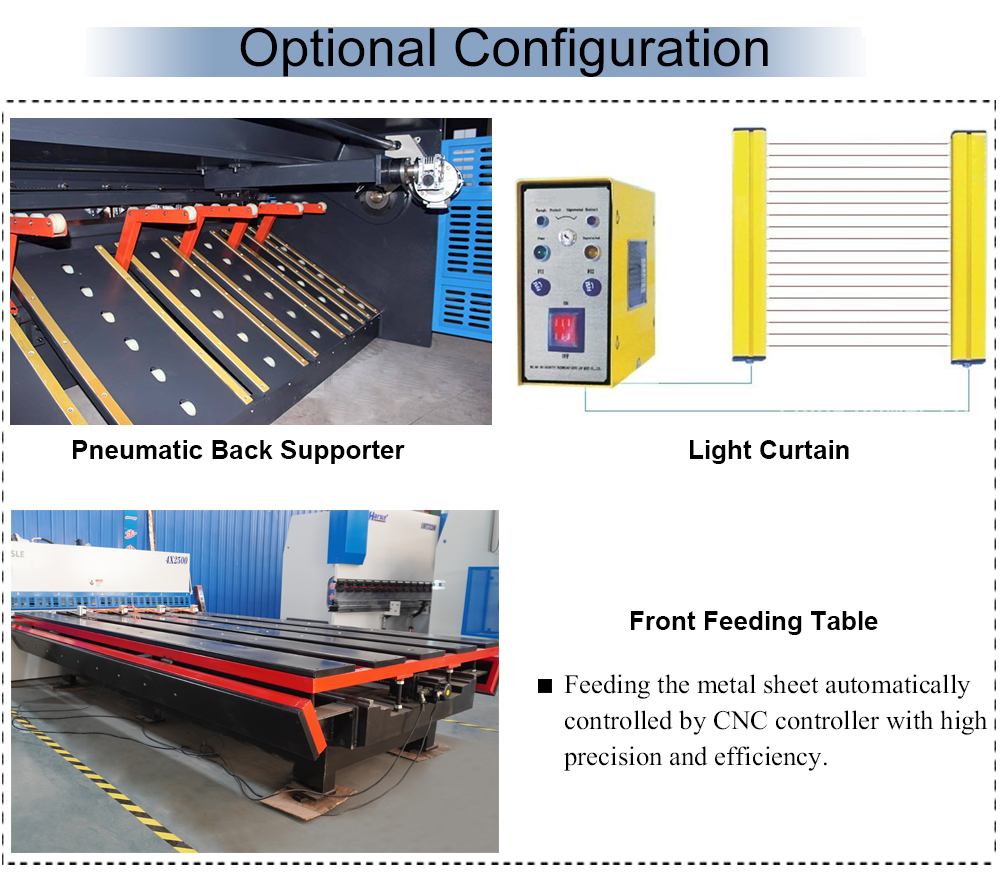

6. Características de seguridad: para garantizar la seguridad del operador, las cizallas están equipadas con dispositivos de seguridad como cortinas de luz de seguridad, botones de parada de emergencia y protecciones.Estas características ayudan a prevenir accidentes y lesiones durante el funcionamiento de la máquina.

Las cizallas hidráulicas de viga oscilante son conocidas por su versatilidad, precisión y alta productividad.Se utilizan comúnmente para cortar materiales como acero, aluminio, acero inoxidable y diversas aleaciones.Estas máquinas son esenciales en los procesos de fabricación de metales, donde se requieren cortes precisos y limpios para la fabricación de diversos componentes y productos.

Principales características

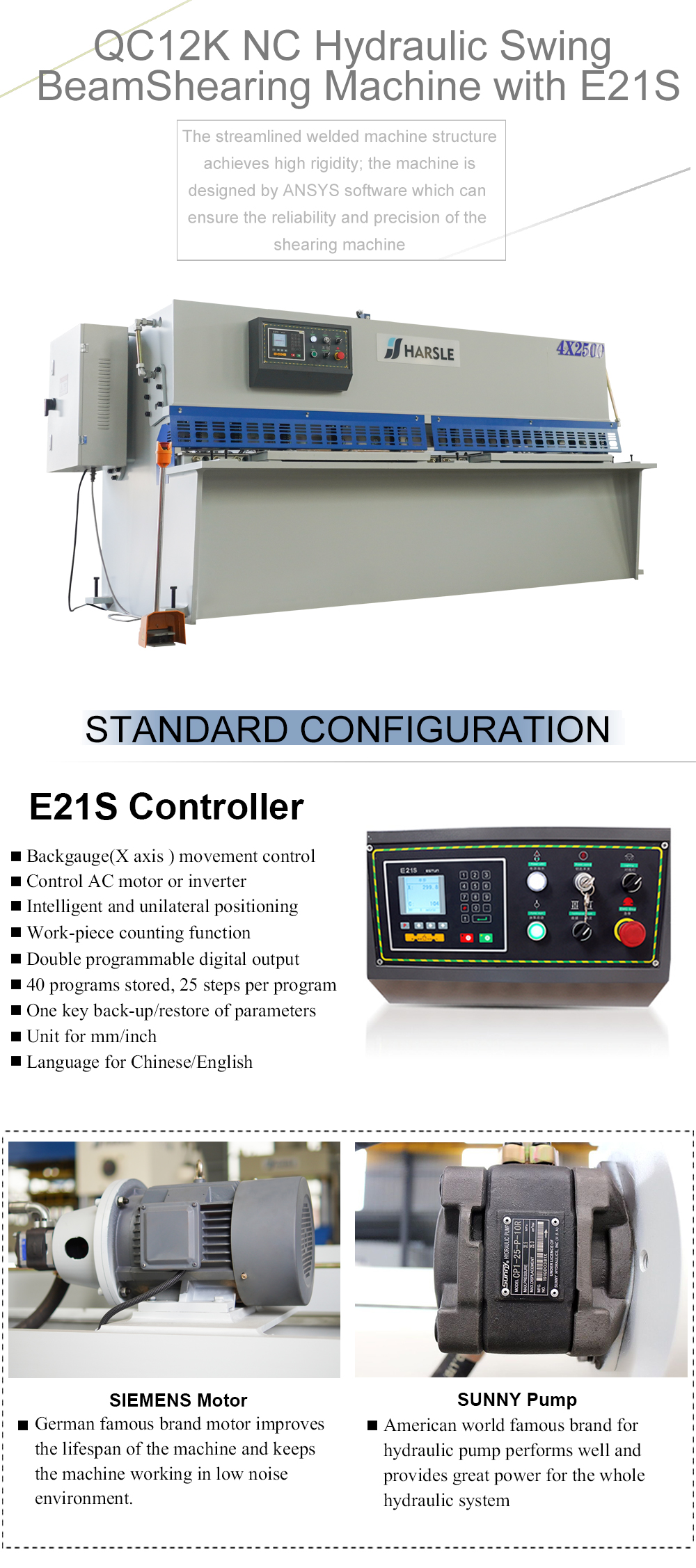

● La estructura aerodinámica de la máquina soldada logra una gran rigidez;la máquina está diseñada por el software ANSYS que puede garantizar la confiabilidad y precisión de la cizalla.

● Los motores para el tope trasero están controlados por un inversor, que puede lograr una alta precisión de posicionamiento de 0,05 mm del tope trasero cambiando la frecuencia y el voltaje del motor.

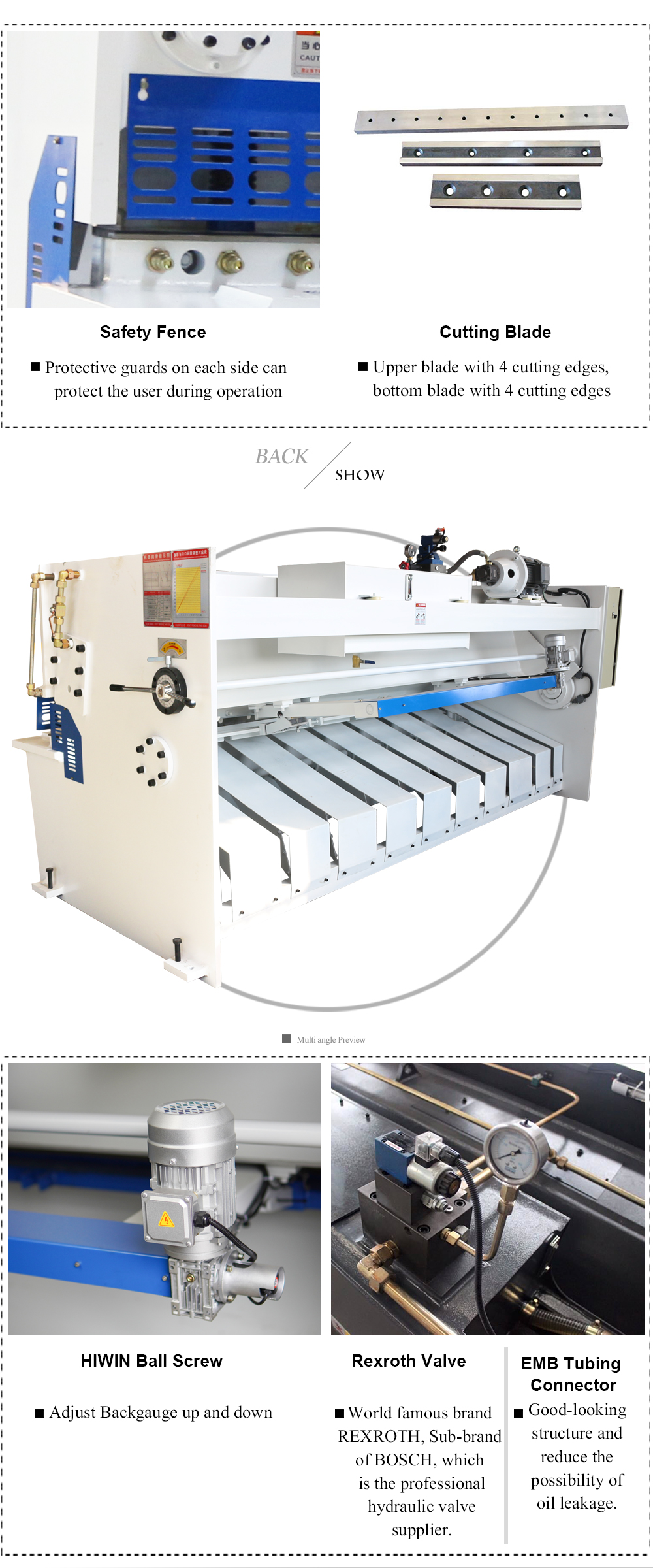

● Cuchilla superior con dos filos y cuchilla inferior con cuatro filos (6CrW2Si).

● El eje X (tope trasero) y el tiempo de corte se pueden programar mediante el controlador del sistema E21S, que puede almacenar hasta 40 grupos de programas.

● El pie de presión puede fijar la hoja de metal durante la operación de corte, lo que puede eliminar el error de operación.

● La sobrecarga hidráulica se puede proteger con una válvula de desbordamiento, el retorno de la cuchilla por medio de cilindros de nitrógeno.

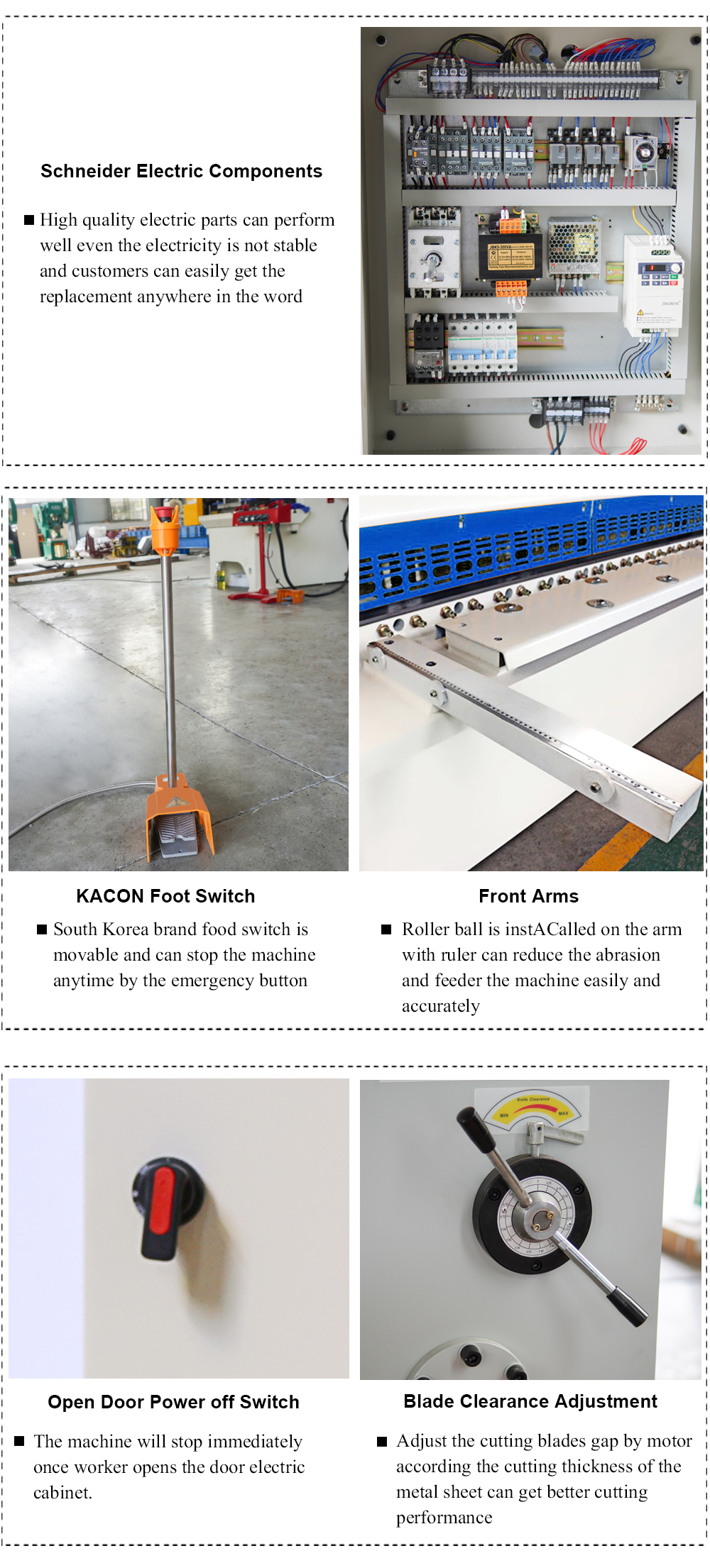

● El interruptor de pie con botón de emergencia puede detener la máquina inmediatamente cuando ocurre un accidente.

● El ajuste del espacio de la cuchilla entre las hojas superior e inferior puede lograr un mejor rendimiento de corte.

● Los brazos delanteros con regla y bolas giratorias pueden garantizar la precisión de corte y alimentar el material con facilidad.

Parámetros técnicos

Detalles de producto
