5 hechos que nunca supiste sobre la máquina Nip

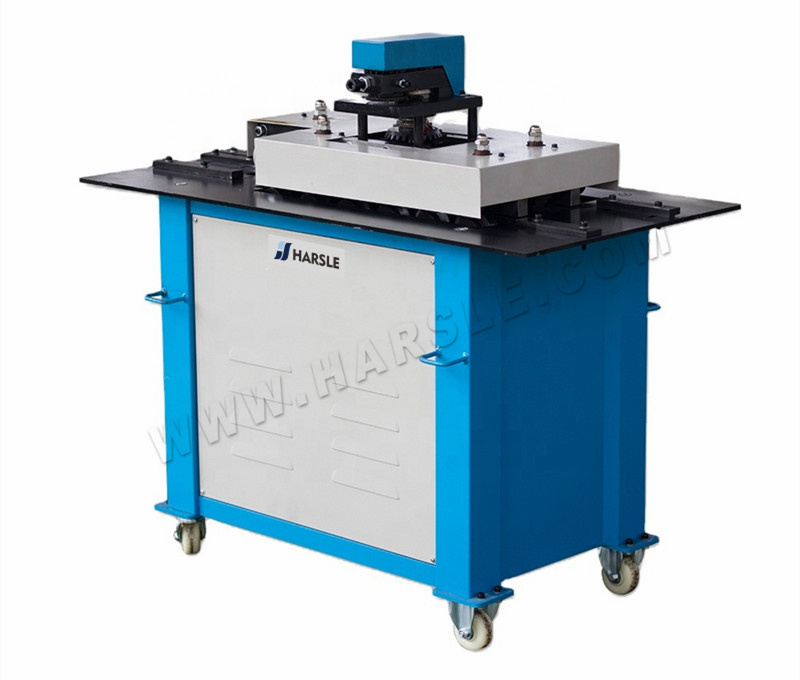

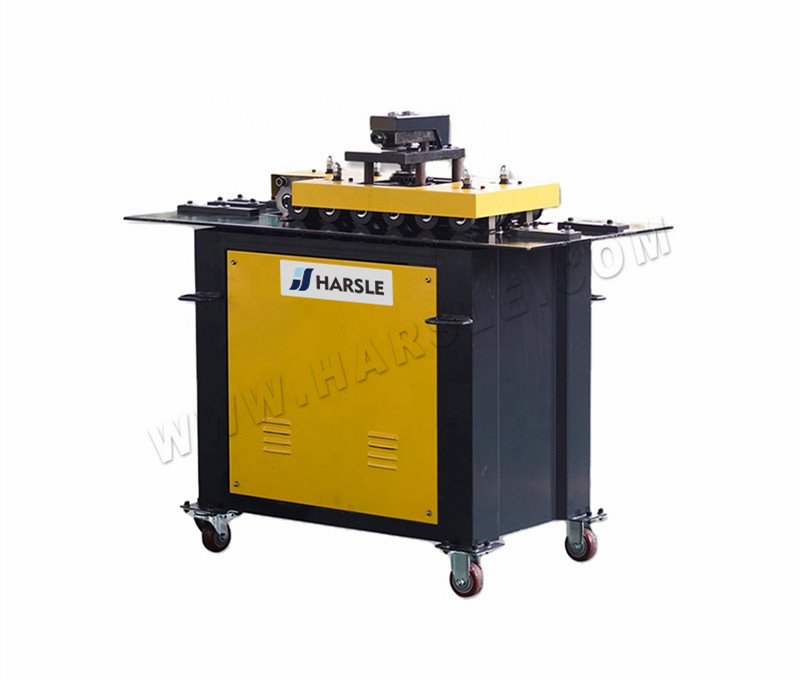

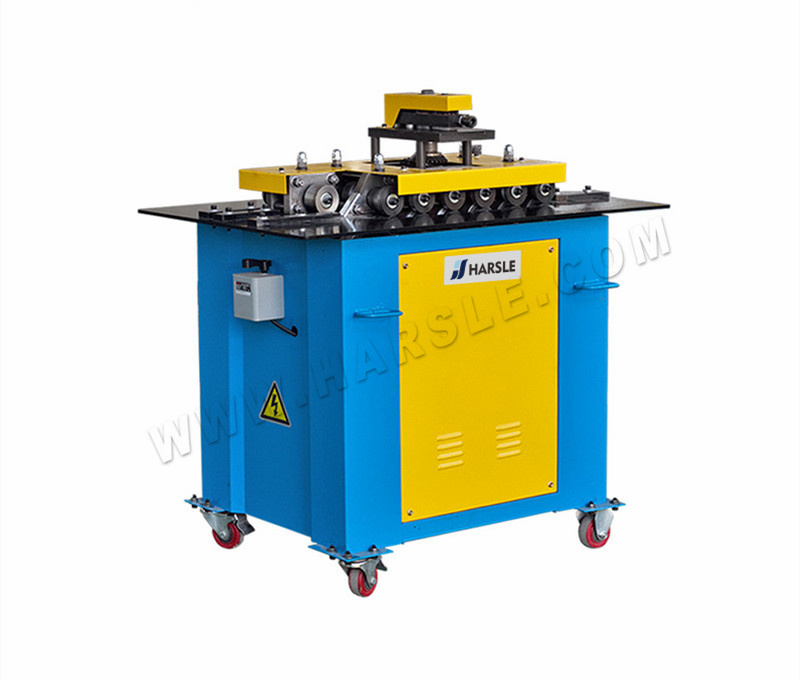

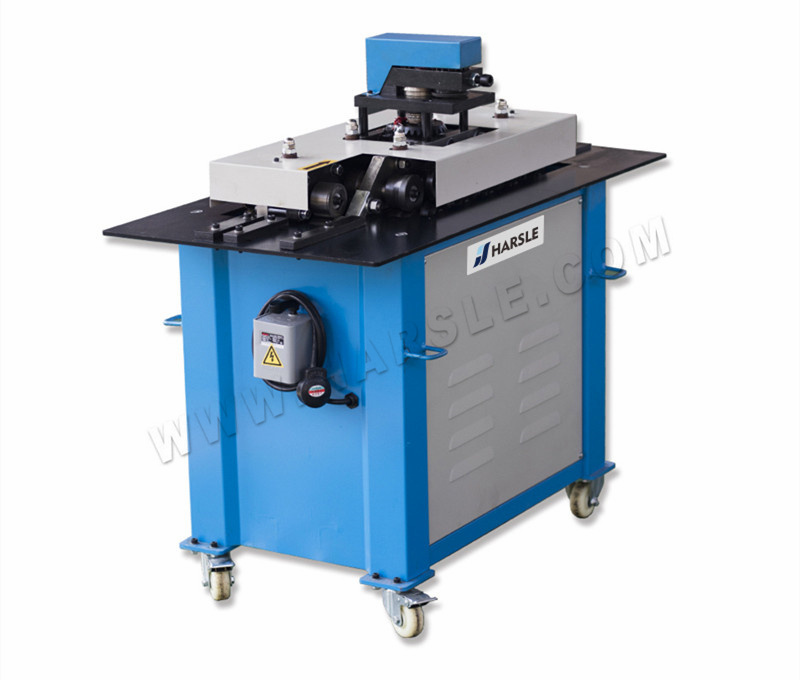

La máquina NIP, también conocida como la máquina de carrete, la máquina de costura, la máquina subterránea, la máquina de mordedura del conducto de aire, la máquina de carrete del conducto de aire y la máquina de mordida vertical. Es una máquina multifuncional, utilizada principalmente para el procesamiento de mordeduras de la conexión de la placa de metal y la conexión cerrada de los conductos de aire redondos.

1. Introducción

Puede cumplir con todo tipo de diferentes formas de tipos de huesos fabricados por conductos de aire. El grosor de la lámina procesada es 0.5-1.5 mm. Todos los engranajes, ejes y rodillos de la máquina están hechos de acero de alta calidad. Después de un estricto proceso de tratamiento térmico, se garantiza que la máquina sea duradera y estable en calidad. Tiene las características de instalación fácil, apariencia hermosa, principio mecánico razonable, movimiento flexible y operación y uso conveniente, que pueden satisfacer las necesidades de los usuarios. diferentes requisitos. La máquina de mordeduras es adecuada para la producción de conductos de aire para ventilación, aire acondicionado, purificación y otros dispositivos. De acuerdo con los requisitos, se puede hacer en varios conductos de aire de placa delgada cuadradas y rectangulares. Es un equipo mecanizado indispensable para varios procesos de chapa y producción de conductos de aire.

2. Tipo

La máquina Nip se divide en una máquina de mordida multifunción, una máquina de mordeduras de ángulo de la articulación, una máquina de mordedura de corte, una máquina de mordida plana, una máquina de mordedura de codo y una máquina de mordida vertical.

3. Estructura y composición

La estructura de la máquina de mordida consta de tres partes: la parte de alimentación; la parte de transmisión; la parte formadora.

● La parte de formación se refiere principalmente a la parte del host, y la parte central es el rollo. Cuando se alimenta demasiado material entre los dos rodillos de presión o en la extrusión entre los rodillos.

● La parte de alimentación es principalmente alimentación manual, que utiliza el espacio entre los rollos para alimentarse.

● La parte de la transmisión, el sistema de transmisión principal es el motor ----- Cinturón triangular ---- Reductor ----- Garear abierto ---- Roller. El motor principal funciona con un motor regulador de velocidad electromagnético y se transmite al eje de conducción a través de una polea, un reductor de engranajes cilíndricos y un acoplamiento de pines de varilla.

4. Usar puntos

● El grosor de la placa de mordida debe estar dentro del rango de delineación de diversas especificaciones de productos. Si es menor que el grosor mínimo, es propenso a agrietarse, arrugas y otros defectos durante la mordida; Si es mayor que el grosor máximo, porque el cuadrado del grosor de la placa es inversamente proporcional, el aumento significativo en la fuerza de flexión causa daño anormal a los rodillos que forman, sobrecarga del sistema de transmisión y obstrucciones como aburridos .

● La longitud mínima de la sección de mordida de la hoja no debe ser inferior a 300 mm, de lo contrario, el grado de resistencia en la mordida será mayor que la fuerza de fricción de la hoja que se alimenta hacia adelante debido a muy poco contacto entre la hoja y la formación Roller al mismo tiempo, lo que hace que la hoja se deslice entre los rodillos de formación. Acelera el desgaste de la parte formadora del rodillo.

 antes del uso, la depuración del riel de la guía de alimentación debe ser estrictamente mediante los requisitos de depuración del equipo, y el riel de la guía de alimentación debe ajustarse a la posición y el tamaño especificados y luego firmar. Si la posición real del riel de alimentación es menor que el tamaño de posición especificado, la mordida no se formará; Si es más grande que el tamaño de posición especificado, el tamaño de la mordida estará fuera de tolerancia porque el alimento es demasiado ancho, lo que hace que las dos hojas no puedan participar o no. Desperdicio de materias primas; Si el riel de la guía de alimentación se inclina con fuerza, es fácil causar la desviación del ancho desigual de la mordida.

● La capacidad de procesamiento de la máquina de mordeduras está diseñada de acuerdo con el procesamiento de las placas de acero ordinarias. Las placas de acero delgadas ordinarias comúnmente utilizadas, las placas de acero delgada galvanizadas y las placas de acero compuesto de plástico tienen un excelente rendimiento de formación de mordeduras. La resistencia de la placa de acero inoxidable es mayor que la de la placa de acero ordinaria. Antes de usar la placa de acero inoxidable para morder, primero debe formarse para evitar sobrecargar el equipo, causando desgaste excesivo o perturbación de la máquina. Debido a la mala plasticidad de la placa de aluminio, es fácil de agrietarse cuando se forma la mordida, y se debe realizar un experimento de formación antes de la construcción.

● El ajuste de la brecha reservada radialmente entre los rodillos de formación superior e inferior no solo requiere tensión sino también la misma delantera y trasera. Si el espacio reservado es demasiado pequeño, será difícil alimentar el material, e incluso después de alimentarse por la fuerza, la mordida se agrietará y se tensa; Si el espacio reservado es demasiado grande, la forma de la mordida será irregular o la hoja se deslizará entre los rodillos de formación. Cuando se usa una placa de acero inoxidable o una placa de aluminio para la mordida, el espacio libre reservado radial debe ajustarse para que sea más grande que la requerida por la placa de acero del mismo grosor, de lo contrario, hará que el equipo se sobrecargue o la mordida se agriete .

5. Dimensiones

La capacidad de procesamiento de la máquina de mordeduras está diseñada para procesar las placas de acero ordinarias. Las placas de acero delgadas ordinarias de uso común, las placas de acero delgada galvanizadas y las placas de acero compuesto de plástico tienen buenas propiedades de formación de mordeduras. La resistencia de la placa de acero inoxidable es mayor que la de la placa de acero ordinaria. Antes de usar la placa de acero inoxidable para morder, se debe realizar un experimento de formación para evitar sobrecargar el equipo y causar desgaste excesivo o accidentes mecánicos. Debido a la mala plasticidad de la placa de aluminio, es fácil de agrietarse cuando se forma la mordida, y se debe realizar una prueba de formación antes de la construcción.

Antes de que se use la máquina de mordeduras, la depuración del riel de la guía de alimentación debe ser estrictamente mediante los requisitos de depuración del equipo, y el riel de la guía de alimentación debe ajustarse a la posición y el tamaño especificados y luego fijarse. Si la posición real del riel de la guía de alimentación es menor que el tamaño de posición especificado, la mordida no se formará; Si es más grande que el tamaño de posición especificado, el tamaño de la mordida estará fuera de la tolerancia porque el alimento es demasiado ancho, lo que hace que las dos hojas no se activen o desechen material. ; Si el riel de la guía de alimentación está seriamente sesgado, es fácil producir defectos de desviación con un ancho desigual de la mordida.

El grosor de la placa de mordida de la máquina MINK debe estar dentro del rango especificado de productos de varias especificaciones. Si es menor que el grosor mínimo, es probable que ocurran defectos como grietas y arrugas durante la mordida; Si es mayor que el grosor máximo porque el cuadrado del grosor de la placa es proporcional al debido al aumento obvio de la fuerza de flexión, se causará daños anormales a los rodillos de formación, la sobrecarga del sistema de transmisión y la mermelada de automóviles.
