Un toque es una herramienta para procesar varios roscas internas de tamaño medio y pequeño. Tiene una estructura simple y es fácil de usar. Se puede operar manualmente o en una máquina herramienta. Se usa ampliamente en la producción.
1. ¿Qué está tocando?

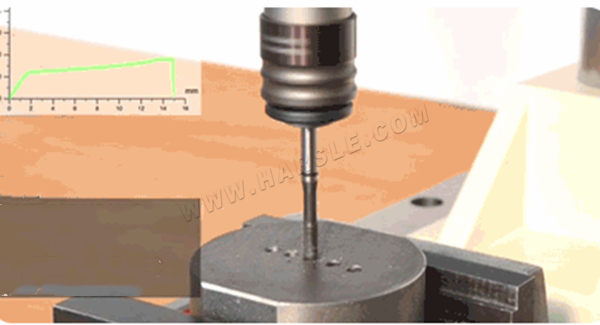

Tocar es usar un grifo para cortar el hilo interno dentro del orificio de la pieza de trabajo.
● Los factores que determinan el rendimiento del TAP incluyen:
Material de trabajo
Velocidad cortante
Material de vanguardia
Resolver
Cónico
Tamaño del agujero
Mango de tapping
Fluido de corte
Profundidad del orificio

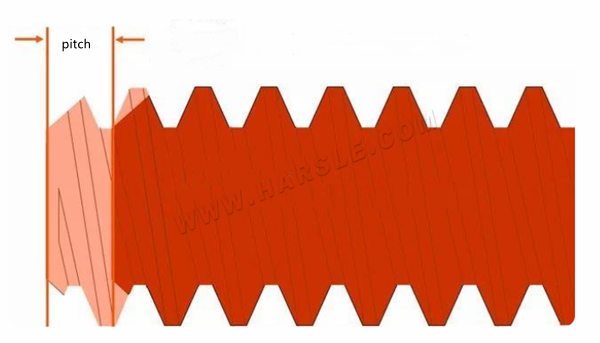

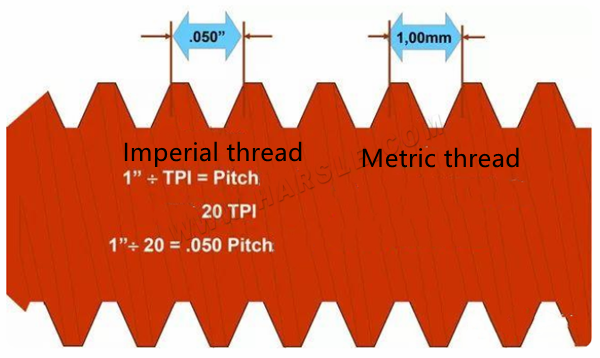

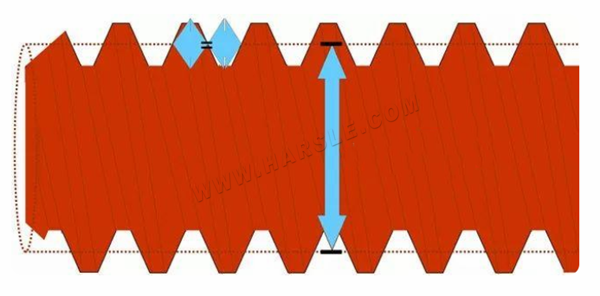

● Pitch: la distancia axial entre los dos puntos correspondientes en la línea de tono de dos dientes adyacentes en el hilo.
● CLEAD: la distancia axial entre los puntos correspondientes de dos dientes adyacentes en la misma hélice. Está representado por el código S.
2. Puntos clave del diseño de toque
● Para materiales pegajosos más suaves que forman chips largos:
Estructura de toque simple
Ángulos delanteros y de gancho más grandes
Grandes esquinas traseras y evitación
Corte libre
Fácil de chip
El grifo es relativamente frágil en su conjunto

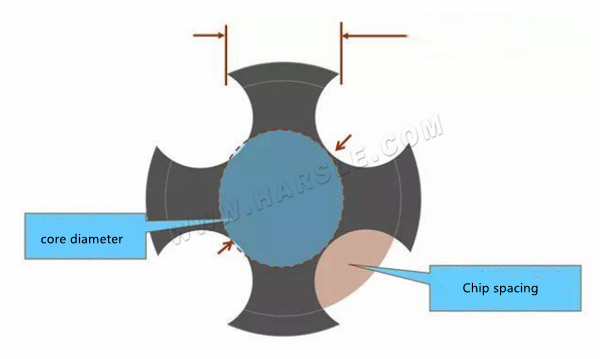

Espacio de chips grande

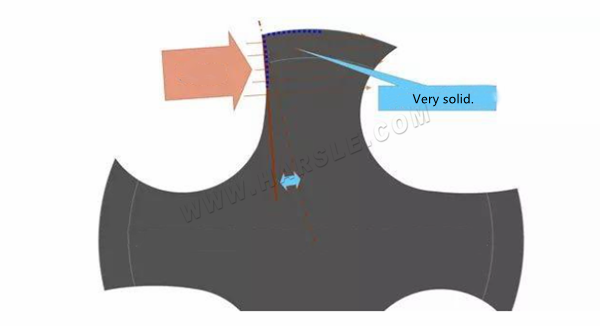

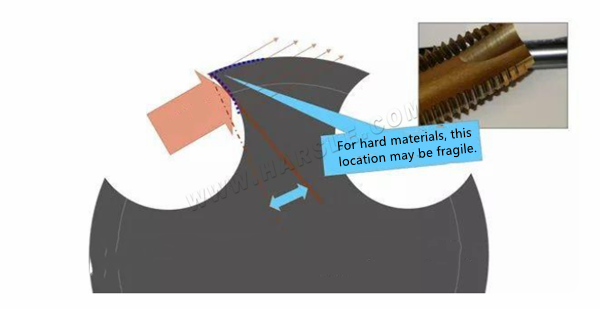

● Para materiales rígidos:
Los grifos tienen una construcción de servicio pesado
Pequeño rastrillo y ángulo de gancho
Las esquinas de la espalda y trasera de la pala son pequeñas
Alta presión de corte
Un diseño resistente de vanguardia reduce el astillado
Gran sección transversal
Espacio limitado de chips
● Factores a considerar en el diseño del grifo: geometría de toque, material de herramienta, fortalecimiento de la superficie. Estas características de diseño deben estar equilibradas para proporcionar un corte adecuado, control de chips, lubricación y resistencia torsional.
El agujero debe detenerse a la mitad del corte y revertirse del agujero, mientras el corte permanece en el surco. Esto trae uno de los mayores desafíos al diseño de los golpes y los grifos en la metalurgia.
3. La forma del grifo

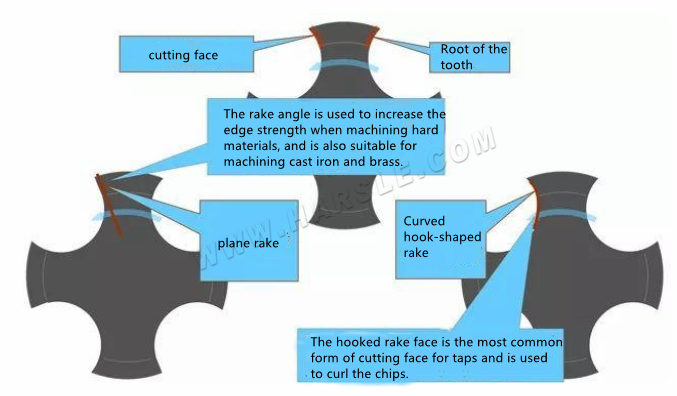

● Tipos de caras de corte de grifos
Selección correcta de Tap Forward Hook Tap.
Seleccione correctamente los grifos pequeños o los grifos de ángulo de gancho negativo.

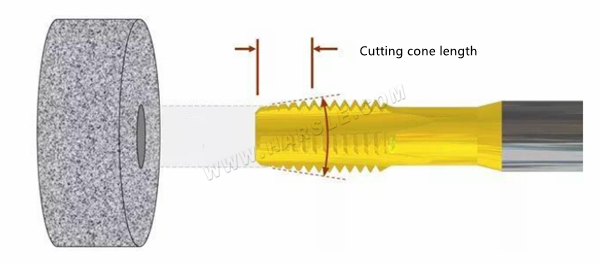

● Corte de corte de toque
Tap Life aumenta exponencialmente con cada diente de bisel de corte adicional. Las pruebas han demostrado que la vida útil de la herramienta se duplica por cada hilo de medio cortador agregado. A diferencia de otras herramientas, la carga del chip de grifo solo puede cambiar con el número de flautas y la longitud del cono de corte.
● Taper invertido: como todos los demás cuchillos, los grifos están ligeramente invertidos.
● Puja roscada hacia atrás
Las ventajas de la espalda roscada son:
Corta ligeramente con menos acumulación de calor
Bobinado en el grifo, menos material para unirse
Mayor velocidad de golpe posible
Compensar la deformación plástica del material de la pieza de trabajo
Las desventajas de la espalda roscada son:
Los bordes de corte se vuelven quebradizos y propensos a astillarse
La rigidez insuficiente del huso y la sujeción empeorará el hilo
Los chips muy finos pueden quedarse atrapados durante la inversión y chips de la vanguardia

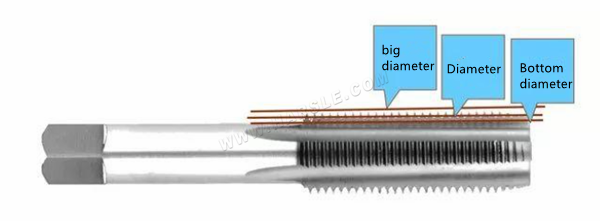

● Tolerancia de toque
Cada grifo tiene un tamaño de diámetro de tono dedicado.
Taps marcados con tolerancia H o D (principalmente grifos de EE. UU.)
La tolerancia H/D indica el tamaño de hilo del grifo.
Las letras indican si el tamaño del grifo es más grande o más grande que el diámetro de tono básico (\"h \" = imperial, \"d \" = métrico) o debajo del diámetro de tono básico (\"l \" = imperial, \" Du \"= métrica).
¡Los números de tamaño de toque reales son relativos al diámetro básico de tono, como H2, D3, L1 o DU2, cada grifo tiene un tamaño de diámetro de tono dedicado!
4. Corte de procesamiento de grifos

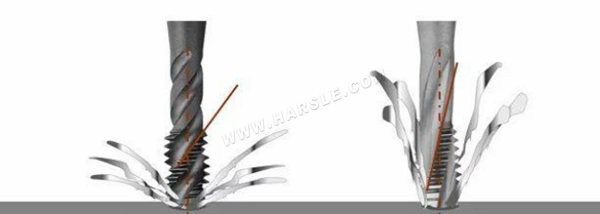

● Tipo de tratamiento de agujeros y chips

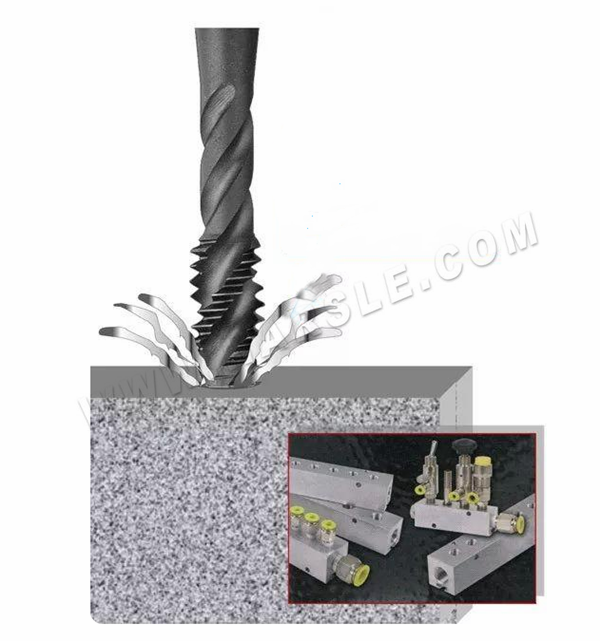

● Corte de extrusión, toque de flauta espiral
Mejor para mecanizado ciego y de agujeros profundos
Materiales recomendados para fichas de pegado
Ideal para cortes interrumpidos
Los grifos de flauta espiral tienen un núcleo delgado, que es la parte más vulnerable del diseño del grifo. Por lo tanto, la velocidad es 30% ~ 40% menor que la de los grifos de flauta rectos para evitar la rotura.
● Retire el corte
● Toques de flauta rectos
El toque más fuerte
Recomendado para materiales que rompan chips, como latón y hierro fundido o acero endurecido
A menudo se requiere refrigerante o gas para enjuague las flautas de las flautas
Puede tener una variedad de conos de corte
5. Recubrimiento del grifo
● Mejorar la apariencia de los grifos
No cambia el tamaño del grifo
Alta resistencia al desgaste
Reducir la fricción y el consumo de energía
Reducir el astillado y la rotura
La dureza de la superficie ligeramente aumentada
La vanguardia se mantiene afilada
Tiene un efecto lubricante
Reducir la carga y el roce
Borde mínimo acumulado

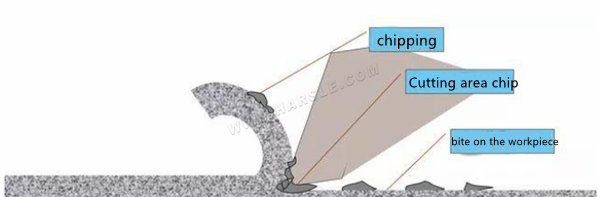

● ¿Qué es un tumor construido?
La acumulación de soldadura o confiscación del material de la pieza de trabajo en el borde del chip.
6. Consejos para el éxito en el tapping
● Determinar el porcentaje de hilo

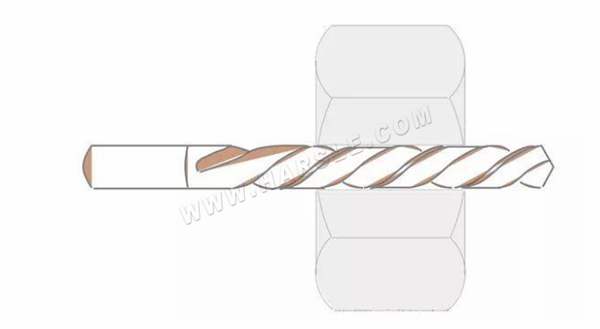

El tamaño del orificio del taladro determina el porcentaje del diámetro de la base de rosca a la altura de rosca, cuanto mayor sea el diámetro del taladro que usa, ¡más pequeña será la relación de altura de rosca que logra!
