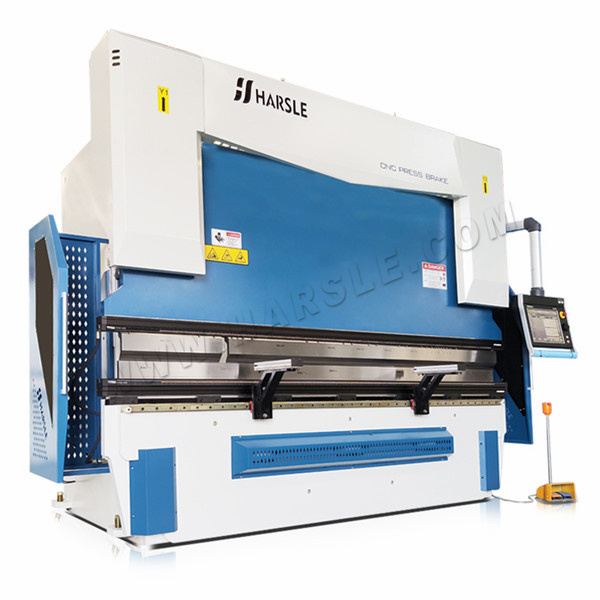

7 secretos que no querrá saber sobre los fundamentos de flexión

Rango de trabajo de máquina de flexión: utilizado para doblar y formar varios materiales de lámina de metal como hierro, acero inoxidable, cobre, aluminio, etc., y utilizado como prensa para completar la formación de moldes fácil, remachado, nivelación, formación de frenos, etc., Las piezas de trabajo cortan los espacios en blanco y hacen que otros píxeles de formación no doblados en los alicates, y luego usen el troquel de cuchillo de cama plegable o el lecho plegable fácil para doblar y formar en la máquina plegable. Además, procesamiento de píxeles como el dibujo convexo , presionando el ángulo de la almohadilla y la línea de presión generalmente se lleva a cabo en la máquina plegable. Usando el dado de la máquina plegable y la máquina plegable fácil, la máquina plegable puede completar la flexión de muchos tipos de productos, pero su velocidad de procesamiento es más lenta que la de la prensa de perforación, y es adecuada para la producción de muestras, algunos no no -Apbing Forming, y algunas flexiones durante la producción en masa.

1. El principio de funcionamiento de la máquina de flexión

Los moldes superiores e inferiores se fijan respectivamente en los mesa de trabajo superior e inferior del lecho plegable, y el movimiento relativo de los mesa de trabajo está impulsado por la transmisión hidráulica, combinada con las formas de los moldes superior e inferior, para realizar la flexión y la formación de la formación de la sábana.

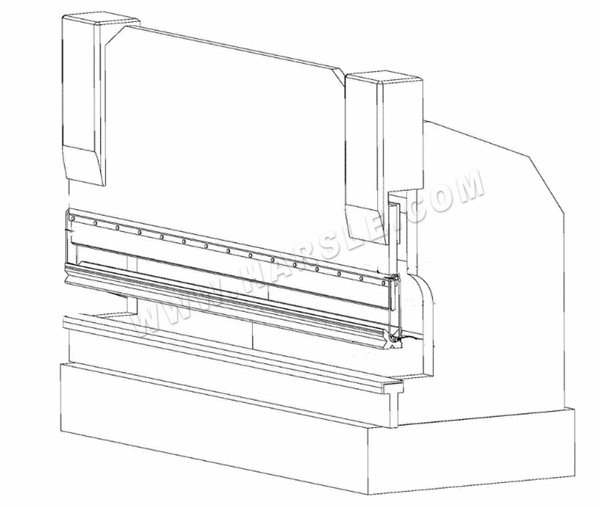

2. La estructura de la máquina de flexión

La máquina de flexión consta de cuatro partes:

● Departamento mecánico

● Parte eléctrica

● Parte hidráulico

● Parte de control eléctrico de NC.

3. Hay dos formas de movimiento de la máquina de flexión:

● Tipo de movimiento ascendente: la mesa de trabajo inferior no se mueve y el control deslizante superior se reduce para realizar la presión;

● Tipo de movimiento hacia abajo: la tabla de la máquina superior es fija y la tabla inferior se eleva para realizar la presión.

4. Los principios básicos de la secuencia del proceso de flexión:

● Doblar desde adentro hacia afuera.

● Baje de pequeño a grande.

● Primero doble las formas especiales y luego doble las formas generales.

● Después de que se forme el proceso anterior, no afectará ni interferirá con el proceso posterior.

5. El propósito de la máquina de flexión:

Tirar de cascos convexos, pies presionando, formando brotes de autocomprobación, líneas presionadas, impresión, remaches, riegas de guía electrostática, letreros de tierra presionados, orificios de dibujo, remachado, aplanamiento, refuerzo triangular, etc.

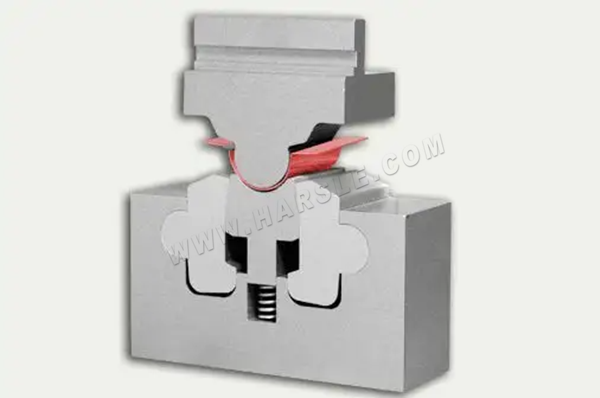

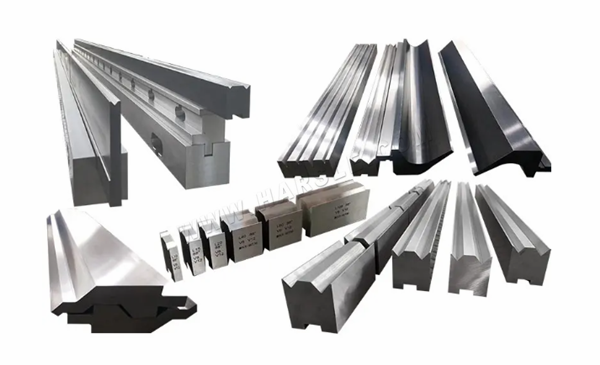

6. Conocimientos básicos de los troqueles superiores e inferiores de la máquina de flexión:

● Die superior: también conocido como cuchillo plegable.

● Die inferior, también conocido como ritmo de V.

7. Máquina de flexión del calibre

Tipos: tipo ordinario, tipo de doble punto largo, tipo de doble punto corto, tipo alargado, tipo de junta, tipo de punto único, tipo de punto en posición en el material y tipo de posición en la posición en la superficie interna de el material.

Efecto:

● Calibre posterior ordinario:

La posición de la cara se usa para la posición de la cara de la pieza de trabajo y el posicionamiento lateral izquierdo y derecho de la pieza de trabajo. La posición de punto se usa para la posición de dos o más puntos de la pieza de trabajo, y también se puede usar para una posición de punto.

● Calibre largo de doble punto:

Flexión posicional de piezas de trabajo de ancho pequeño. Incluso si los asientos traseros están muy juntos, todavía hay un espacio de 70 mm entre los medidores delanteros y traseros, y el medidor trasero puede reducir el espacio frontal a 10 mm: evite las rebabas y se incline aquí el punto es el mismo que el punto único posterior- Función de configuración, pero su rango de adaptación es principalmente para piezas de trabajo de descanso de ancho pequeño: la superficie base también tiene la función posterior al establecimiento.

● Calibre de doble punto corto

La función básica es la misma que la larga configuración trasera de doble punto, pero el alcance de la aplicación es diferente, y se puede usar para el posicionamiento de piezas de trabajo más cortas.

● alargar el calibre posterior

Use la función extendida para realizar el posicionamiento indirecto de tamaños pequeños o negativos.

● Junta posterior

Se usa para el asiento de flexión de tamaño pequeño. En general, el asiento de flexión de tamaño pequeño necesita una junta para evitar que la muerte superior sea aplastada. Sin embargo, cuando se agrega la junta, la junta es fácil de ejecutar, lo que afecta la operación segura. actúa como una junta.

Cómo usar: Instale con la parte sobresaliente hacia abajo: admite la pieza de trabajo en el tamaño grande o la posición inversa. Al doblar de gran tamaño, dos personas generalmente necesitan alcanzar la máquina herramienta para agarrar la pieza de trabajo en posición, lo cual es extremadamente inseguro e inestable de tamaño. El medidor posterior se puede usar para soportar la pieza de trabajo, y puede ser operado por una sola persona.

● Calibre posterior de un solo punto

Se utiliza para el posicionamiento del lado largo de la superficie múltiple para mejorar la precisión de flexión; Se usa para el posicionamiento izquierdo y derecho de la pieza de trabajo, porque el plano del cuerpo base es el mismo que el del medidor posterior ordinario, por lo que los dos lados del medidor posterior se pueden mezclar con el medidor posterior ordinario y su La parte sobresaliente se puede utilizar para el posicionamiento izquierdo y derecho de la pieza de trabajo realiza una evitación precisa entre la pieza de trabajo y el molde, y la superficie base tiene la función del post-establecimiento ordinario

● El medidor posterior después del punto en el material se coloca. Dado que la protuberancia del medidor posterior sobresale del medidor posterior y se extiende a otro plano, se puede usar para la posición del pequeño orificio cuadrado en la pieza de trabajo.

● La superficie interna del material tiene una estructura sobresaliente en el extremo superior del medidor posterior. Este plano sobresaliente está al ras del plano base, y el ancho es solo 1/3 del cuerpo base. Este punto se puede usar para: ranuras estrechas con un ancho más pequeño que el ancho de calibre post normal. ; Sujetar su parte sobresaliente hacia abajo, que puede usarse para el posicionamiento directo de la flexión en el material; El mejor rango adaptable: el ancho de flexión interno es mayor que 20 pero inferior a 150 mm; También se puede usar para posicionamiento de superficie pequeña con bordes exteriores irregulares.
