Alta eficiencia, WE67K-200T/3200 con DA-58T CNC Hydraulic 200 toneladas de freno de prensa en venta

Vistas:20     Autor:Editor del sitio     Hora de publicación: 2018-11-09      Origen:Sitio

Descripción del producto

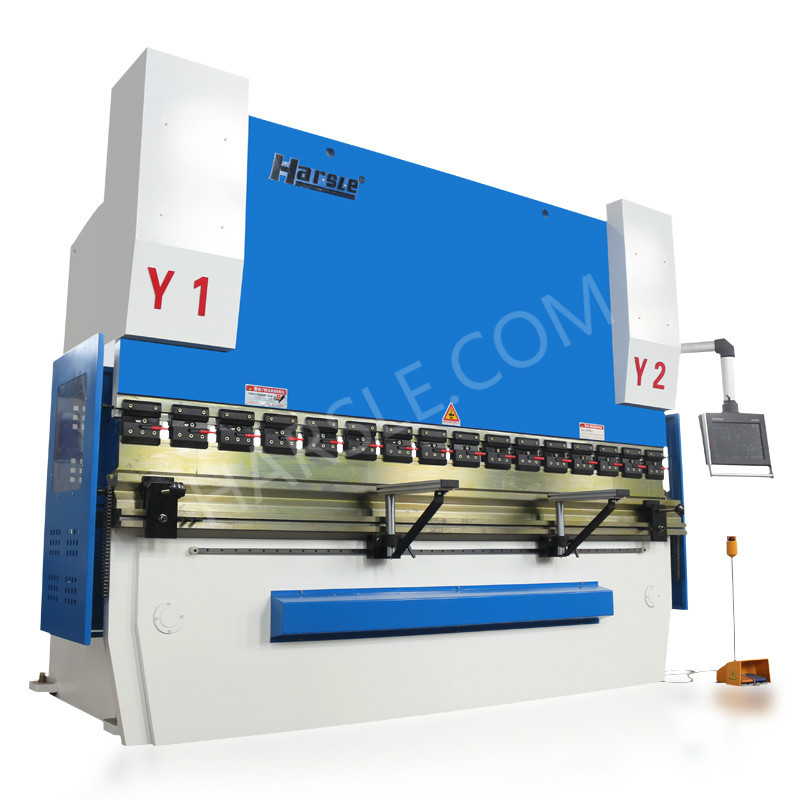

WE67K-200T/3200 Máquina de flexión hidráulica.

presiona el freno


Características

● Toda la estructura de la máquina soldada logra una alta rigidez, la máquina está diseñada por el software ANSYS que puede garantizar la confiabilidad y precisión del freno de prensa CNC.

● La serie WE67K CNC Press Brake se rediseña en función de la intensidad de los usuarios para aumentar la productividad y mantener los costos al nivel mínimo con alta precisión de flexión y mantenimiento de bajo costo.

● La precisión de flexión de alta calidad y repetitiva se obtiene utilizando cilindros sincronizados y válvulas proporcionales, que son de la marca mundialmente famosa Rexroth-Germany.

● El cálculo del ángulo de flexión y el cálculo de la posición del medidor posterior se pueden lograr ingresando información del material de la lámina de metal, tamaño de la hoja y tamaño de golpe y troquel.

● El sistema de coronas puede funcionar con el controlador CNC automáticamente para lograr una mayor precisión de flexión y linealidad. El sistema de coronas hidráulicas y de trampa motorizada son opcionales.

● El medidor de retroceso CNC con varios ejes puede funcionar bien con piezas de trabajo de forma diferente.

● Mayor velocidad libre, mayor velocidad de flexión y mayor velocidad de retorno que el freno de prensa normal.

Parámetro técnico


No.

Artículo

Unidad

200T/3200

1

Fuerza de flexión

Kn

2000

2

Longitud de flexión

mm

3200

3

Columna distancia

mm

2700

4

La profundidad de la garganta

mm

400

5

Cilindro de cilindro (Y1, Y2)

mm

200

6

Altura de carga de die (luz del día)

mm

420

7

Velocidad de caída del eje y

mm/seg

180

8

Velocidad de retorno del eje y

mm/seg

120

9

Velocidad de redacción del eje y

mm/seg

4 ~ 15 (ajustable)

10

Precisión del eje y

mm

± 0.01

11

Linealidad de trabajo

mm

0.3/m

12

Distancia máxima de calibre

mm

500

13

Eje X y velocidad del eje R

mm/seg

400

14

Eje X y precisión del eje R

mm

± 0.01

15

Brazos deslizantes delanteros

pcs

2

16

Precisión del ángulo de flexión

(')

≤ ± 18

17

Tope de los dedos de calibre posterior

pcs

4

18

Motor principal

KW

15

19

Dimensión

Longitud (mm)

3200

Ancho (mm)

1680

Altura (mm)

2250

20

Peso

kg

14200


Configuración estándar

1

Control de sistema

Delemento

Países Bajos

2

Motor principal

Seimens

Alemania

3

Componentes eléctricos

Schneider

Francia

4

Sistema hidráulico

Rexroth

Alemania

5

Válvula proporcional

Rexroth

Alemania

6

Bomba hidráulica

SOLEADO

EE.UU

7

Codificador lineal

Fagor

España

8

Interruptor de pie

Kacón

Corea del Sur

9

Conector de tubo

Embalsar

Alemania

10

Guía lineal de tornillo de bola

Hiwin

Taiwán

11

Servo motor y conductor

Yaskawa

Japón

12

Anillos de sello

Nok

Japón

13

Abrazadera rápida

Harina

Porcelana

14

CNC Punch and Die

Punch y die seccionados para diferentes productos de flexión

Sistema de control DA-58T
máquina de doblado

DA-58T

● Programación de pantalla táctil gráfica 2D.


● 15 "Pantalla de color LCD TFT.


● Determinación de la secuencia de curvatura.


● Cálculo de longitud desarrollado.


● Biblioteca de TollMaterial / Producto de flexión.


● Cálculo automático de ángulo de flexión.


● Hasta 4 ejes (Y1, Y2 y 2 ejes auxiliares.


● Algoritmos avanzados de control del eje Y para válvulas de bucle cerradas y abiertas.

Detalles de producto

Freno de prensa hidráulica de CNC

Presione los fabricantes de frenos

freno de prensa antiguo

Video
