Análisis del principio de funcionamiento de la prensa hidráulica de cuatro columnas.

● La composición básica de la prensa hidráulica de cuatro columnas.

La prensa hidráulica de cuatro columnas se compone principalmente de tres partes: motor principal, sistema de control hidráulico y sistema de control eléctrico. El motor principal incluye una mesa de trabajo, una guía, un control deslizante, un cilindro superior, un cilindro extraíble y otras estructuras; El sistema hidráulico consta de elementos de control, elementos operativos, elementos auxiliares, unidades de potencia, medios de trabajo, etc. El sistema de control eléctrico se compone principalmente de relés, contactores, botones, interruptores de viaje y gabinetes de control eléctrico.

● Principio de funcionamiento de la prensa hidráulica de cuatro columnas.

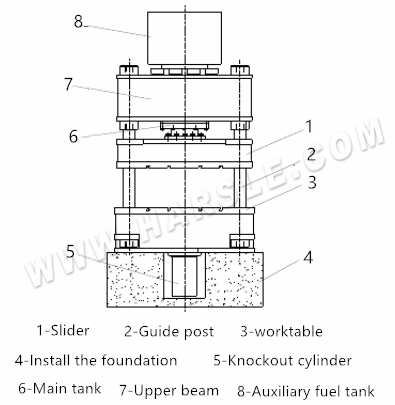

①Diagrama de composición de la unidad principal de la prensa hidráulica de cuatro columnas

②Análisis del principio de funcionamiento de la prensa hidráulica de cuatro columnas.

La secuencia de operación de la prensa hidráulica de cuatro columnas es controlada por el sistema eléctrico y el sistema hidráulico. El diagrama de bloques de la secuencia de control se muestra en la figura.

Como se puede ver en el diagrama de bloques de la secuencia de control anterior, el sistema de control eléctrico controla el principio de funcionamiento de la prensa hidráulica. El sistema de control hidráulico controla el trabajo del host. La acción del host toca el interruptor de viaje, y la señal se retroalimenta al sistema de control eléctrico para lograr el control cíclico.

③Análisis del ciclo de trabajo de una prensa hidráulica de cuatro columnas.

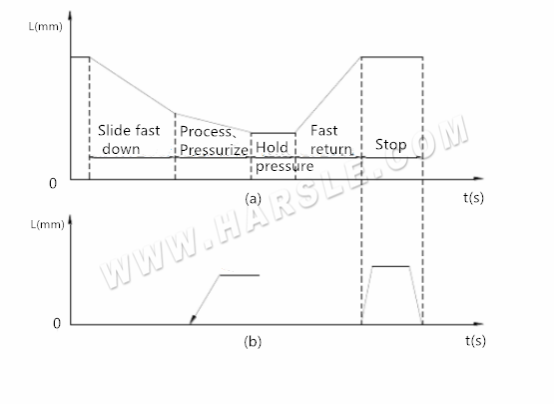

El ciclo de trabajo de la prensa hidráulica de cuatro columnas se muestra en la figura (a). El control deslizante desciende rápidamente bajo la acción de su peso. Después de tocar el interruptor de carrera, cambia de avance rápido a avance industrial, y luego presuriza y mantiene la presión. Una vez completado el tiempo de permanencia, el control deslizante vuelve rápidamente hasta que vuelve a su posición original y deja de moverse; La figura (b) muestra el ciclo de trabajo del cilindro de expulsión. Después de que el cilindro principal se avance, avance, sostenga y retraiga rápidamente, el cilindro de expulsión solo se mueve para expulsar la pieza de trabajo.
