Cálculo de afilado y afilado de la máquina de perforación CNC

● Afilamiento del molde

⒈ La importancia del afilado del moho

El afilado regular del molde es una garantía de una calidad de golpe constante. El afilado regular del molde no solo mejora la vida útil del molde, sino que también aumenta la vida útil de la máquina. Es necesario dominar el momento correcto del afilado.

⒉ Las características específicas del molde que deben afilarse

Para el afilado del molde, no hay un número estricto de huelgas para determinar si se requiere afilado. Depende principalmente de la nitidez del filo.

Está determinado principalmente por los siguientes tres factores:

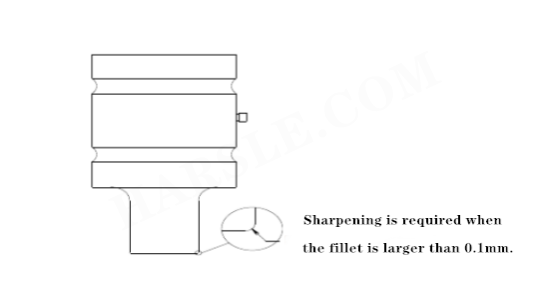

⑴ Compruebe las esquinas redondeadas de la vanguardia. Si el radio del filete alcanza R0.1 mm (el valor R máximo no excede 0.25 mm), se requiere un afilado.

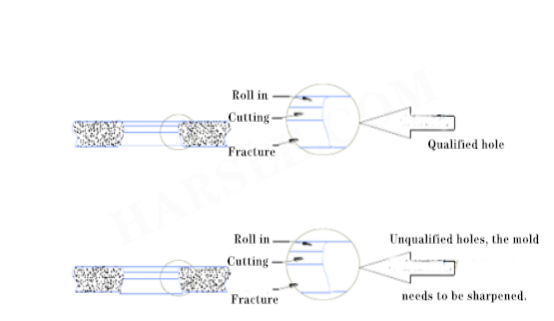

⑵ Compruebe la calidad de perforación para rebabas grandes.

⑶ El ruido de la máquina se usa para juzgar si necesita ser agudizado. Si el ruido del mismo par del dado es anormal durante el estampado, el golpe ya es franco y necesita afilar.

NOTA: El borde del borde de corte está redondeado o la parte posterior del filo es rugoso, y también se considera el afilado.

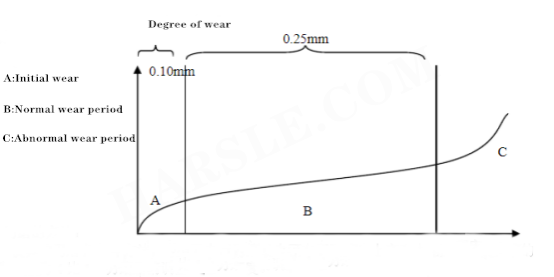

⒊ Análisis de la relación entre el grado de desgaste de borde y el número de golpes.

⒋ Método de desplazamiento:

Hay muchas maneras de afilar el molde, ya sea con una máquina de afilado especial o en una máquina de molienda plana. La frecuencia de perforación y bajada del troquel es generalmente de 4 a 1. Ajuste la altura del molde después del afilado.

⑴Hazards de métodos de afilado incorrectos:

El afilado incorrecto puede exacerbar la rápida destrucción del borde del troquel, lo que resulta en una reducción significativa en el número de golpes por afilado.

⑵ Los beneficios del método de afilado correcto:

Afilar regularmente el molde, la calidad y la precisión del golpe se pueden mantener estable. El filo del molde está menos dañado y tiene una vida más larga.

⒌ Reglas de desplazamiento:

Considere los siguientes factores al afilar el molde:

⑴ El filete de borde será más nítido en el borde de R0.1-0.25 mm.

⑵ La superficie de la rueda de molienda debe limpiarse.

⑶ Se recomienda una rueda suelta, gruesa y suave de molienda.

⑷ La cantidad de molienda no debe exceder 0.013 mm cada vez. Si la cantidad de molienda es demasiado grande, la superficie del molde se sobrecalentará, lo que es equivalente a un tratamiento de recocido. El molde se vuelve suave y la vida del molde se reduce considerablemente.

⑸ Se debe agregar un refrigerante máximo durante el afilado.

⑹ Cuando se muele, asegúrese de que el golpe y el troquel inferior sean fijos y estables, utilizando un soporte de herramienta especial.

⑺ La cantidad de afilado del molde es constante. Si se alcanza este valor, el golpe será desechado. Si continúa usándolo, causará daños fácilmente al molde y la máquina, lo que no vale la pena.

Después del afilado, el borde debe tratarse con piedra de aceite para eliminar el hilo de bobina excesivamente afilado.

⑼ Después del afilado, limpio, desmagnetizado y aceite.

● Cálculo de la cantidad de afilado de moho

La longitud de la porción del borde del golpe, el grosor del stripper, el grosor del material y la profundidad del molde son la siguiente:

Cantidad de afilado = longitud del borde de corte de golpe - espesor de la placa de desnudación - espesor del material - profundidad del molde

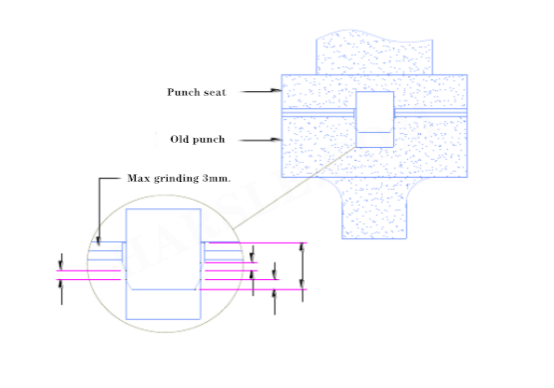

Para el golpe antiguo de la estación C/D/E, si la altura de la junta es demasiado grande, la tecla clave del golpe y la tecla de posicionamiento en el golpe no se pueden combinar, lo que puede hacer que el molde anormal se use normalmente. Por lo tanto, el afilado máximo del golpe solo puede ser de 3 mm.
