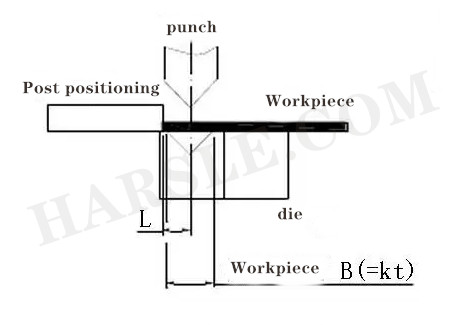

El estado inicial de la curva de la curva en forma de L es como se muestra:
Un parámetro importante aquí es la anchura B de la matriz inferior. Debido al efecto de flexión y la resistencia del molde, hay un mínimo de la anchura de la matriz requerido para materiales de diferentes grosores. Cuando es menor que este valor, habrá un problema que la curvatura no está en su lugar o el molde está dañado. Se ha demostrado que la relación entre la anchura mínima matriz y el espesor del material es.
Bmin= kT
Bmin es la anchura del molde mínimo, T es el espesor del material, y K = 6 en el cálculo de la anchura mínima del troquel. Las especificaciones de la anchura de la matriz de curvado comúnmente utilizados por los fabricantes son los siguientes: 4,5,6,8,10,12,14,16, 18,20,25

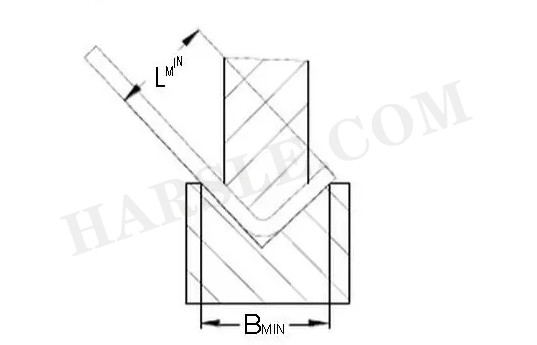

De acuerdo con la relación anterior, el espesor mínimo de la anchura de la matriz inferior requerido para diferentes espesores de material durante el doblado puede ser determined.It puede ser visto desde el diagrama de estado inicial de la curva que el borde de la curva no puede ser demasiado corto. Combinado con la anchura mínima de matriz anterior, la fórmula para la obtención del borde más corto de curvatura es:
Lmin= 1/2 (Bmin+ Δ) 0,5
Lmin es el borde doblado más corto.
Bmin es la anchura mínima del troquel.
Δ es el coeficiente de flexión de la hoja.
| No. | Espesor del material | anchura de la ranura Die | R punzón | Altura mínima de flexión |
| 1 | 0.5 | 4 | 0.2 | 3 |
| 2 | 0.6 | 4 | 0.2 | 3.2 |
| 3 | 0.8 | 5 | 0,8 / 0,2 | 3.7 |
| 4 | 1 | 6 | 1 / 0.2 | 4.4 |
| 5 | 1.2 | 8/6 | 1 / 0.2 | 5.5 / 4.5 |
| 6 | 1.5 | 10/8 | 1 / 0.2 | 6,8 / 5,8 |
| 7 | 2 | 12 | 1 / 0.2 | 8.3 |
| 8 | 2.5 | 16/14 | 1,5 / 0,5 | 10.7 / 9.7 |
| 9 | 3.0 | 18 | 2 / 0.5 | 12.1 |
| 10 | 3.5 | 20 | 2 | 13.5 |
| 11 | 4.0 | 25 | 3 | 16.5 |
material de lámina de acero laminado en frío de flexión dentro de R y de flexión mínimo tabla de referencia de altura
