Código de artesanía de flexión

Número Navegar:21     Autor:Editor del Sitio     publicar Tiempo: 2018-12-24      Origen:motorizado Su mensaje

Código de artesanía de flexión

● Conocimientos básicos de flexión.

1. Introducción a la máquina dobladora.

En la actualidad, más del 95% de las dobladoras son dobladoras hidráulicas, que se dividen en dos categorías según los diferentes modos de movimiento: arriba y abajo.

ProyectoArribaAbajo
EstructuraComplejoSencillo
Altura de aperturaGrandeGeneral
Tonelaje de maquinas herramientaAdecuado para grandes tonelajes.Adecuado para tonelaje pequeño
Procesamiento de convenienciaEs buenoOrdinario

2. Clasificación de materiales.

Los materiales de procesamiento de chapa en general se dividen en tres categorías: acero, acero inoxidable, aluminio, el mismo material se divide en diferentes tipos debido al contenido de varios elementos internos y métodos de procesamiento.

Dividimos el acero de uso común en: chapa laminada en caliente, chapa laminada en frío, chapa electrogalvanizada, chapa galvanizada en caliente.

El acero inoxidable de uso común se divide en: serie SUS3000 (304), serie SUS4000 (403).

3. Molde de doblez.

Molde 3.1Bending:

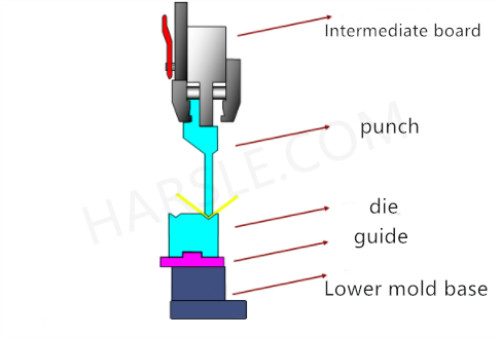

El molde general se divide en una placa intermedia, un molde superior, un molde inferior, un riel de guía, una base de molde inferior y similares, estos tipos de moldes son versátiles y se pueden procesar en la mayoría de los casos.

Código de artesanía de flexión

Selección de molde 3.2Bending:

Se requieren diferentes moldes para mecanizar diferentes piezas. Primero, los parámetros de mecanizado de la máquina y el molde deben ser conocidos para seleccionar los moldes correspondientes.

Los parámetros de la máquina incluyen: carrera, capacidad de mecanizado, altura de apertura, tipo de placa intermedia, etc.

Los parámetros del molde son: tipo de vástago de molde del molde superior, tonelaje de presión, etc.

3.2.1 Sobre la elección de los parámetros de la máquina:

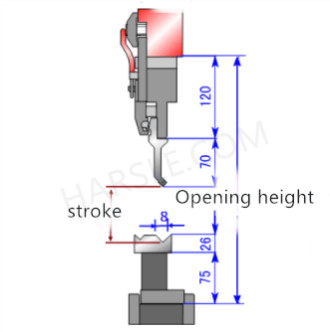

Trazo = altura de apertura - altura de placa intermedia - altura de troquel superior - altura de asiento de troquel inferior - (altura de troquel inferior - 0,5 V + t).

t es el espesor de la hoja.

prensa de la máquina herramienta de freno

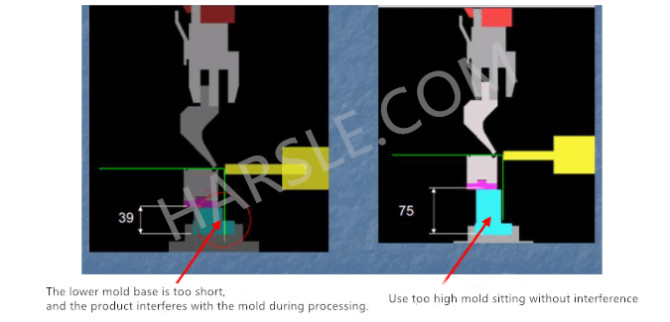

Al seleccionar la base del molde inferior, preste atención a las diferentes alturas de la base del molde inferior. Las bases de molde de diferentes alturas se utilizan para emparejar diferentes procesos.

máquina de doblado

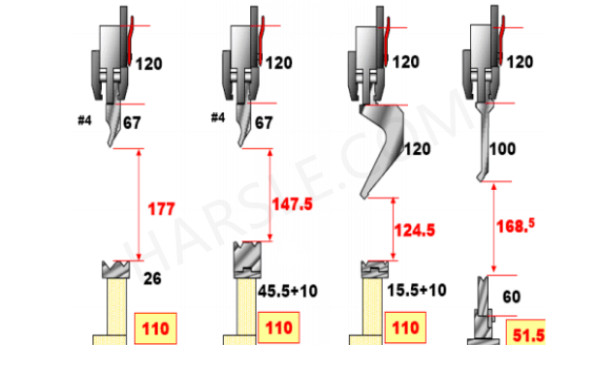

Se pueden utilizar diferentes combinaciones de moldes para obtener diferentes alturas de moldes para procesar diferentes piezas.

Reglas de flexión
