Cómo ajustar la precisión de la plegadora

Número Navegar:21     Autor:Editor del Sitio     publicar Tiempo: 2019-10-16      Origen:motorizado Su mensaje

Pasos:

1.1 Determinación de referencia

Seleccione el estante como referencia confiable y coloque el nivel de tres tiras en la superficie superior del cilindro principal y el punto de soporte debajo del estante para ajustar el nivel de toda la máquina, como se muestra en la Figura 1.

1.2 Ajuste de posición del banco de trabajo

Ajuste los pernos en las guías de movimiento superior e inferior (superior e inferior) para que la superficie frontal de la placa de guía de la mesa y el marco estén a una distancia F (la distancia real se puede medir por la apertura de la rueda de guía)

Cómo ajustar la precisión de la plegadora (1)

1.3 Ajuste de rectitud de la mesa de trabajo

Use una regla plana o un alambre de acero delgado para verificar la rectitud del banco de trabajo. Si la rectitud de todo el proceso es mayor a 0.03 m, ajuste los tornillos (tornillos intermedios) en las mesas de trabajo frontales e inferiores para mover las guías para cumplir con los requisitos.

1.4 Ajuste del nivel del banco de trabajo

Suelte el banco de trabajo en el punto más bajo y coloque el nivel en la superficie superior del banco de trabajo para verificar su nivel. Si supera los 0,05 mm, ajuste los pernos en las plataformas de trabajo delantera y trasera del extremo inferior y la guía móvil inferior (superior e inferior).

1.5 Montaje con perno de elevación del cilindro

Apriete los pernos de elevación del cilindro de manera que la superficie de trabajo y la superficie superior del émbolo esférico del cilindro puedan ajustarse para evitar que el cilindro se desplace durante el proceso de elevación.

1.6 Ajuste grueso de la viga superior

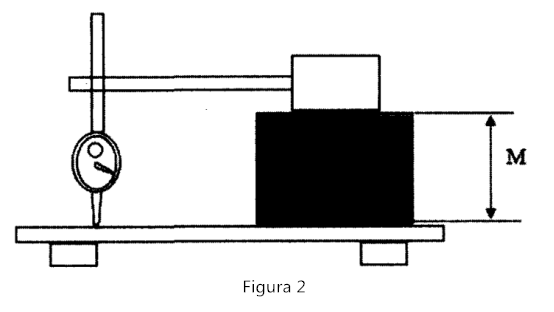

Según el modelo, seleccione el valor M, consulte la Tabla 2 y cree el bloque estándar M. Coloque el indicador de cuadrante y el bloque estándar M como se muestra en la Figura 2. Ajuste el indicador de cuadrante a cero y eleve la mesa 20 mm. Y se coloca una almohadilla de 20 mm en el cilindro principal para que pueda mantener la altura sin presión. El medidor de cuadrante se coloca en la superficie posterior de la mesa para medir la distancia desde la superficie frontal de la viga superior.

Cómo ajustar la precisión de la plegadora (2)

1.7 Ajuste de alineación entre la viga superior y el banco de trabajo

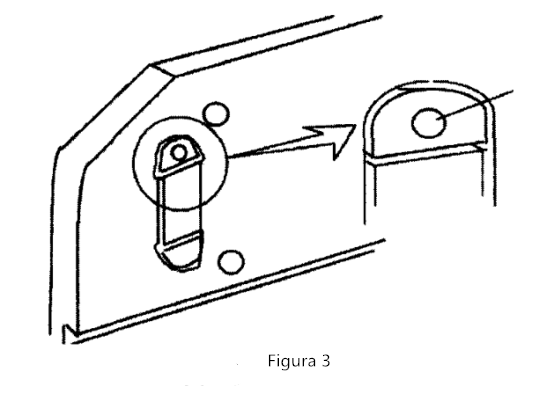

Cuando la máquina esté funcionando al 100% de tonelaje completo, use una herramienta extendida para aflojar los pernos en el bloque de bloqueo. La posición se muestra en la Figura 3. Al mismo tiempo, el bloque de bloqueo se golpea con una varilla de cobre para relajarlo. Solo afloje los pernos de bloqueo y los pernos deben permanecer relajados antes de completar el ajuste de la mesa. Coloque el espaciador (20 m de altura) en la superficie superior del cilindro principal de modo que la mesa esté a una altura de 20 mm. Luego, ajuste el perno hasta que el indicador de cuadrante indique cero (primero a la izquierda y a la derecha).

Cómo ajustar la precisión de la plegadora (3)

1.8 Ajuste fino de la viga superior

1 Deje el banco de trabajo a la altura de 70 mm, verifique el cambio de la lectura del indicador de cuadrante (T, la mesa se eleva 50 mm y la lectura se reduce en 0.05 mm es normal) y luego deje caer el banco de trabajo a la posición de 20 mm.

2 Calcule el valor de ajuste, el valor de ajuste TA = (valor de cambio T + 0.05)×10, por ejemplo, T = -0.07, TA = (-0.07 + 0.05)×10 = -0.2 (mm), es decir, el tornillo A debe ajustarse -0.2 Mm (la rotación en sentido antihorario es negativa, la rotación en sentido horario es positiva), repita este paso hasta T = -0.05 mm.

3 Cuando el perno esté en la posición de 20 mm, reajuste el valor M, es decir, reajuste la posición del perno en la posición baja hasta que el indicador de cuadrante vuelva a cero.

4 La mesa se eleva a una altura de 70 mm y se verifica que el valor de cambio sea -0.05 mm. Si no, repita los pasos 2 a 4.

5 Después del ajuste, apriete los pernos A, B y C, y finalmente verifique los valores de cambio en ambos lados y apriete el perno D.

6 Cuando apriete una presión de tonelaje completo del 110%, apriete los pernos del bloque de bloqueo.

7 Compruebe que la rectitud de la viga superior es de 0,03 mm.
