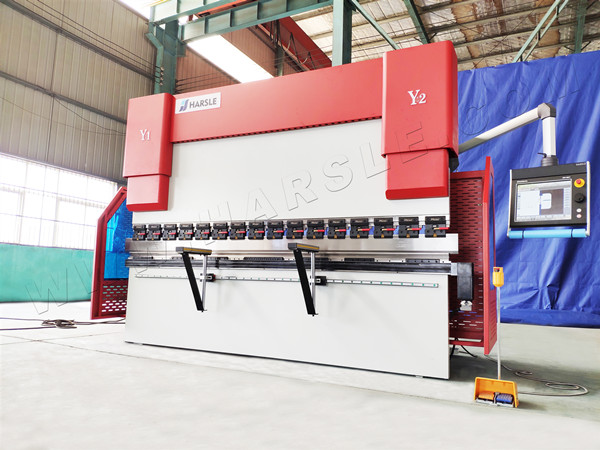

Cómo comprar la máquina dobladora correctamente

Una vez que la selección de la máquina dobladora se selecciona incorrectamente, el costo de producción aumentará y la máquina dobladora no puede esperar recuperar el costo. Por lo tanto, se deben medir varios factores en la toma de decisiones.

Pieza de trabajo:

La primera cosa importante a considerar es la parte que va a producir. El objetivo es comprar una máquina que pueda realizar la tarea de mecanizado con el banco de trabajo más corto y el tonelaje más pequeño.

Consideración cuidadosa del material y el máximo espesor y longitud de procesamiento.

Flexionando:

Bajo la misma carga, la mesa de la máquina de 10 pies y los controles deslizantes están cuatro veces más flexionados que una máquina de 5 pies. Esto significa que las máquinas más cortas requieren menos ajustes de junta para producir piezas calificadas. Ajuste de cuña reducido y tiempo de preparación reducido.

El radio de curvatura de la pieza:

Cuando se dobla libremente, el radio de curvatura es 0.156 veces la distancia de apertura de la matriz. En el proceso de flexión libre, la distancia de apertura del troquel debe ser 8 veces el grosor del material metálico. Si el radio de curvatura es casi tan pequeño como el grosor del material, se debe formar una matriz con fondo. Sin embargo, la presión requerida para formar el troquel inferior es aproximadamente 4 veces mayor que la curva libre.

Si el radio de curvatura es menor que el grosor del material, se utilizará un punzón con un radio frontal más pequeño que el grosor del material y se aplicará el método de estampado. Por lo tanto, se requiere 10 veces la presión de flexión libre.

En términos de flexión libre, el punzón y la matriz se mecanizan a 85 ° o menos (se prefieren pequeños puntos). Cuando se utiliza este conjunto de troqueles, se presta atención al espacio entre el punzón y el troquel en el extremo inferior de la carrera, y la flexión excesiva suficiente para compensar el rebote para mantener el material a unos 90 °.

Típicamente, la matriz de flexión libre produce un ángulo de rebote de ≤ 2 ° en la nueva máquina de flexión y un radio de flexión igual a 0.156 veces la distancia de apertura de la matriz.

Para doblar la matriz con fondo, el ángulo del molde es generalmente de 86 ~ 90 °. En el extremo inferior de la carrera, se debe aplicar un espacio ligeramente mayor que el grosor del material entre los moldes macho y hembra. El ángulo de formación se mejora porque el tonelaje del troquel con fondo es mayor, lo que reduce la tensión que normalmente provoca el rebote durante el radio de curvatura.

La licenciatura:

El requisito de precisión de flexión es un factor que debe considerarse cuidadosamente. Es este factor el que determina si necesita una máquina dobladora CNC o una máquina dobladora manual. Si se requiere que la precisión de doblado sea ± 1 ° y no se puede cambiar, es necesario enfocarse en la dobladora CNC.

Molde:

Incluso si tiene muchos moldes, no piense que estos moldes son adecuados para máquinas nuevas. El desgaste de cada molde debe verificarse midiendo la longitud desde el extremo frontal del punzón hasta el hombro y la longitud entre los hombros del troquel.
