●Diseño estructural
⒈Una máquina dobladora de varillaje de máquina dual incluye una primera máquina dobladora y una segunda máquina dobladora.Cada máquina dobladora está provista de una mesa de trabajo y un molde inferior está fijado en la mesa de trabajo.Se proporcionan placas laterales en ambos extremos, y la mesa de trabajo y el troquel inferior en la primera máquina dobladora se extienden fuera de la placa lateral en un lado y se extienden hacia el interior de la placa lateral de la segunda máquina dobladora.El escenario y el molde inferior se unen entre sí.
⒉Dado que las superficies de los extremos del banco de trabajo y el troquel inferior son superficies acabadas, las juntas en las juntas del banco de trabajo y el troquel inferior de la primera y la segunda máquina dobladora se pueden hacer pequeñas, por debajo de 1 mm, las dos máquinas funcionan en enlace Cuando el la chapa se dobla en la unión de los moldes inferiores de las dos máquinas dobladoras, la precisión de doblado es alta y no hay una zona de transición de forma especial;el modelo de utilidad es particularmente adecuado para doblar materiales laminados con una longitud superior al ancho de una sola máquina dobladora.
●Descripción del dibujos

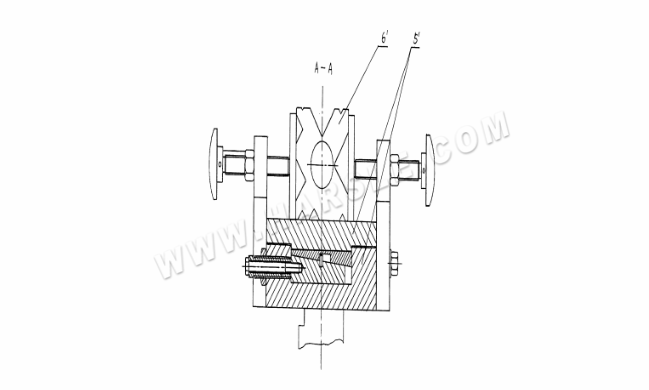

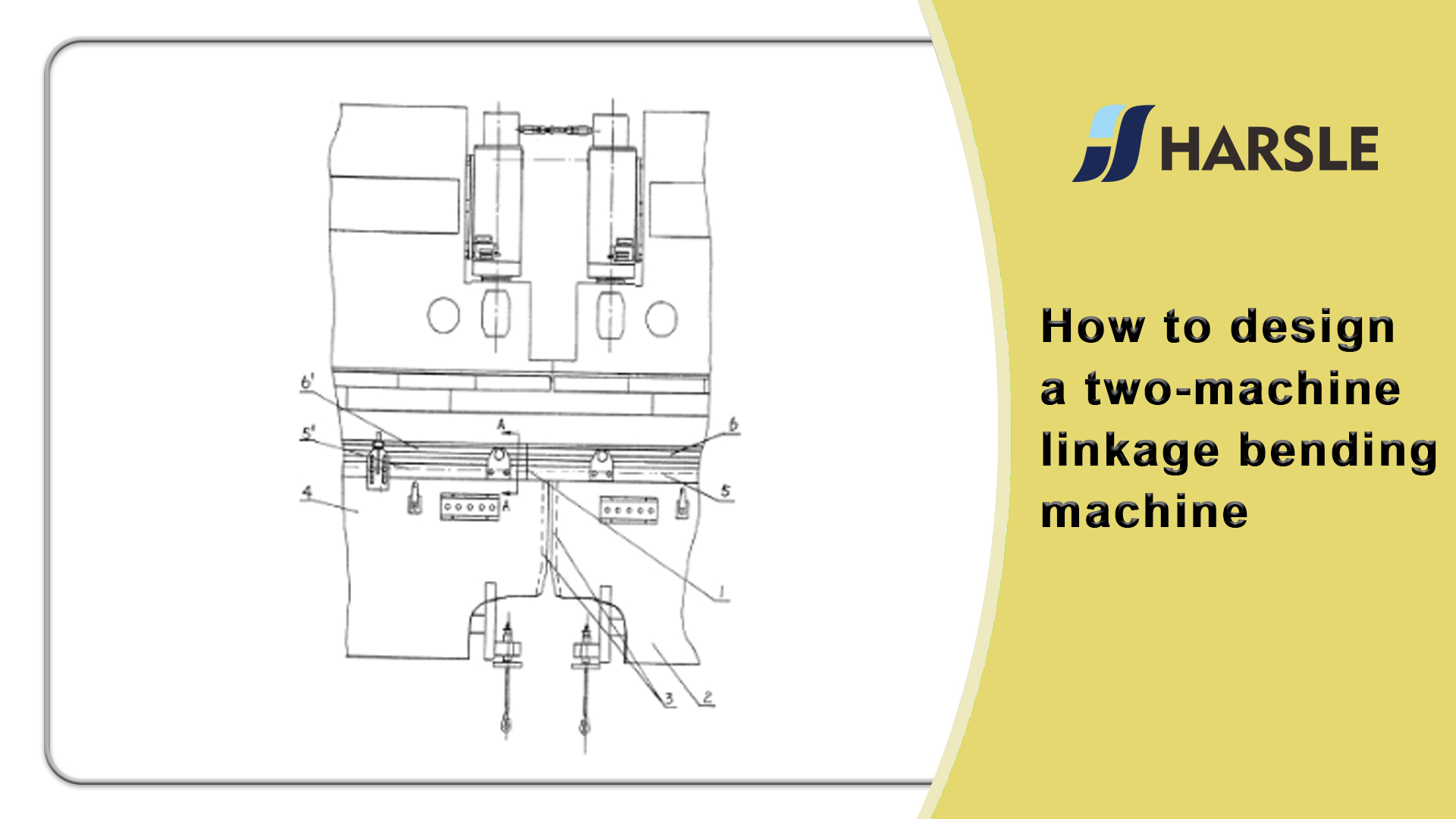

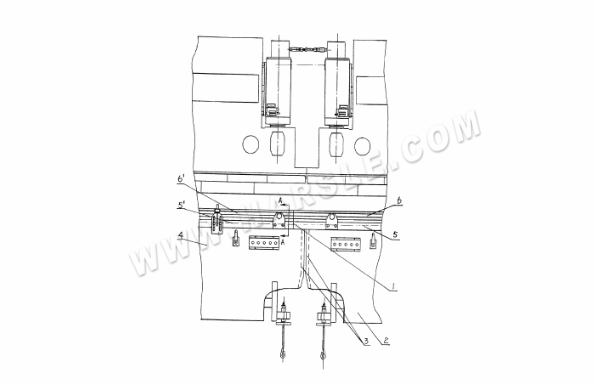

Es una máquina dobladora de varillaje de dos máquinas, que incluye la primera máquina dobladora 2 y la segunda máquina dobladora 4. Cada máquina dobladora está equipada con una mesa de trabajo y el molde inferior está fijo en la mesa de trabajo.Los dos extremos de cada máquina dobladora con una placa lateral 3, la mesa de trabajo 5 y el troquel inferior 6 en la primera máquina dobladora 2 se extienden fuera de la placa lateral 3 y se extienden hacia el interior de la placa lateral de la segunda máquina dobladora 4, y la segunda máquina dobladora La mesa de trabajo 5' y el troquel inferior 6' en la máquina 4 están empalmados entre sí;dado que las caras de los extremos de la mesa de trabajo y el troquel inferior son superficies acabadas, las mesas de trabajo de la primera dobladora 2 y la segunda dobladora 4 pueden ser El espacio de la costura de empalme 1 en la parte de empalme del troquel es muy pequeño, debajo 1 mm.Cuando las dos máquinas trabajan en el enlace, el material laminado se dobla en la unión del troquel inferior de las dos máquinas dobladoras con alta precisión de doblado y sin una zona de transición de forma especial.
