Cómo mejorar los problemas mecánicos de los componentes clave de la máquina de rodadura de placas

1. Estado de desarrollo de la máquina de rodillos de placa

En los últimos años, la economía nacional se ha desarrollado rápidamente, y el campo de las máquinas rodantes de placas también ha logrado logros notables junto con el desarrollo económico. En la actualidad, muchas industrias nacionales se han transformado y Actualizado en los centros de desarrollo, y los cambios en los requisitos de la industria de usuarios y los requisitos de servicio del usuario han presentado nuevos requisitos de desarrollo para las empresas de la máquina de rodadura de placas de China.

En comparación con algunas empresas de máquinas de rodillos de placas extranjeras, las empresas de la máquina de rodillos de placas de China tienen ventajas naturales en términos de accesibilidad del producto y accesibilidad al servicio. Por lo tanto, la máquina de rodadura de placas domésticas Los fabricantes necesitan servicio postventa de productos, empaque y logística y otros aspectos de los esfuerzos de optimización, actividades de promoción de productos en todo el país, para que las empresas nacionales puedan mantener las ventajas competitivas de la industria de máquinas de rodadura de placas domésticas y, por lo tanto, brinda más ayuda para la transformación y desarrollo de empresas. Pero el punto más fundamental de la competencia de productos sigue siendo el producto en sí. Por lo tanto, el doméstico La industria de las máquinas de rodadura de placas necesita hacer esfuerzos en la mejora y optimización de la máquina de rodadura de placas, en la que la tecnología es el factor central clave para promover la actualización industrial.

2. Máquina rodante de placa y sus componentes clave

En términos simples, la máquina de rodadura de placas es una máquina herramienta de conformación que dobla continuamente las placas de metal y tiene la función de las partes cilíndricas, arcadas, cónicas u otras de forma cónica. Desde la perspectiva del número de Rolleros de la máquina de rodadura de la placa, la máquina de rodadura de la placa se puede dividir aproximadamente en dos formas: una máquina de rodadura de placa de tres rolas y una máquina de rodadura de placa de cuatro rolas.

A partir del análisis de la supervisión de la aplicación de la máquina de rodadura de la placa, la máquina de rodadura de la placa tiene dos formas de movimiento principal y movimiento auxiliar. El movimiento principal es principalmente el proceso de movimiento de la lista de trabajo Rotación y flexión de la placa de metal de la máquina de rodadura de la placa, por lo que el movimiento principal de la máquina de rodadura de la placa es principalmente el rollo que la máquina de placa lleva a cabo el trabajo de procesamiento; la carga, descarga, levantamiento y giro de El rodillo superior y el giro de la máquina de rodadura de la placa son todas las formas de movimiento auxiliar de la máquina de rodadura de la placa.

Para la máquina de rodillos de placa de cuatro rolas, se compone principalmente de dispositivo de rodillo, dispositivo de cuadro, dispositivo de equilibrio y sistema hidráulico. Las máquinas de rodillos de placa más comunes en el mercado son principalmente máquinas de rodillo de tres rolas y Máquinas rodantes de cuatro rolas. Sin embargo, con el desarrollo de la economía y la optimización de la estructura industrial, la máquina de rodar de cuatro rolas ahora se encuentra en un período de transición importante en el mercado, y muchos cuatro rolleros Las máquinas de rodillos de placa se reemplazan gradualmente por la máquina de rodillos de placa de tres rolas. Incluso en algunos países desarrollados, el gatillo de la máquina de rodillos de placa de cuatro rodillos ha sido reemplazado por completo. En este contexto de desarrollo, el La máquina de rodadura de placas de cuatro rolas debe hacer cambios lo antes posible, de lo contrario, el mercado puede eliminarla en cualquier momento. Por lo tanto, la optimización del ajuste estructural de los componentes clave de la máquina de rodadura de placa es un Tarea importante para el desarrollo actual de las empresas de la máquina de rodadura de placas.

3. Medidas de optimización y mejora para componentes clave de la máquina de rodadura de placas

Si desea mejorar la máquina de rodar de la placa y aumentar la competitividad del mercado de la empresa de la máquina de rodadura de placas, debe comenzar con la optimización de los componentes clave de la máquina de rodadura de placa. El rollo de trabajo y el marco son partes muy críticas en el trabajo de la máquina de rodadura de placa. Este artículo analiza principalmente las propiedades mecánicas de los componentes clave de la máquina de rodadura de la placa desde los dos aspectos del rollo de trabajo y el marco, y encuentra el rollo de trabajo y el marco de la máquina de rodadura de placa al mismo tiempo, se lleva a cabo la investigación en las partes de la máquina de rodadura de la placa y se proponen las sugerencias de optimización correspondientes para promover la Optimización y mejora de las piezas y componentes para mejorar la eficiencia laboral de la máquina de rodadura de placas y la competitividad de la empresa.

(1) Rollo de trabajo

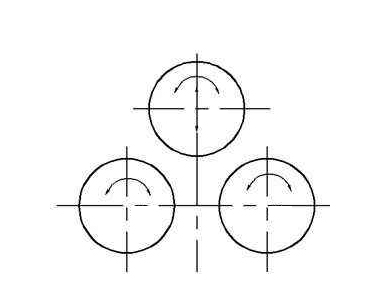

La máquina de rodillos de placa de tres rodillos tiene tres rollos de trabajo, un rollo superior y dos rollos inferiores. Los componentes principales del dispositivo de rodillo superior son el rodillo superior y la carcasa del rodamiento, que están conectadas al cilindro principal a través de la carcasa del rodamiento y se mueve principalmente hacia arriba y hacia abajo, y hay un dispositivo de equilibrio especial en la cola del rodillo superior; El movimiento del gatillo es principalmente para llevar a cabo el movimiento rotativo, que es la forma principal para mantener horizontal movimienot.

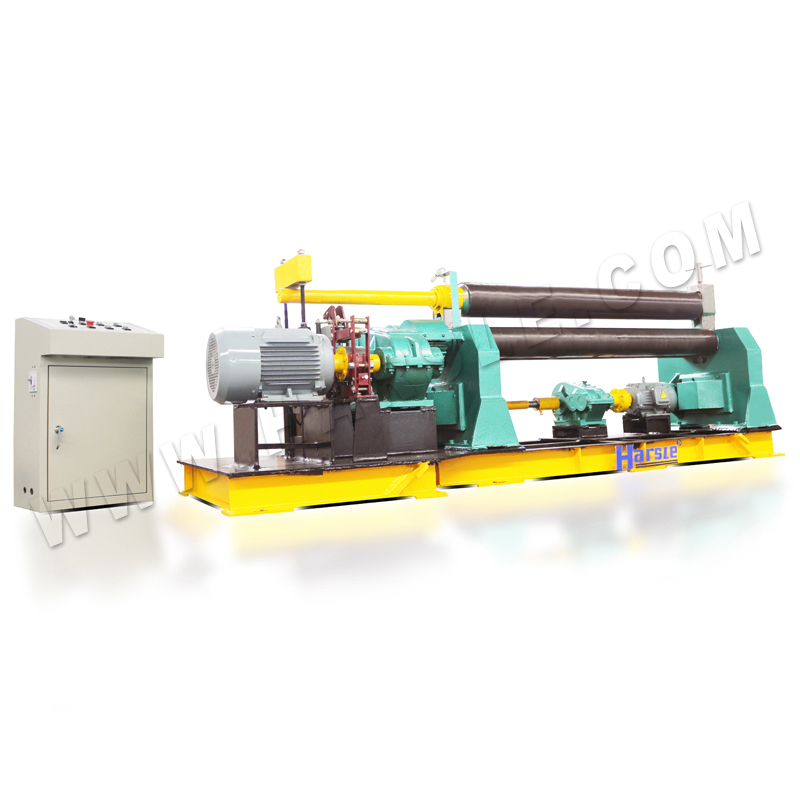

La máquina de rodadura de placa de ajuste hacia abajo horizontal se compone principalmente de un sistema de transmisión principal y 2 sistemas de transmisión auxiliares, en los que el sistema de transmisión principal funciona a través de la rotación horizontal de la inferior rodillo; El sistema de transmisión auxiliar a través de los movimientos superior e inferior del rodillo superior y el asiento del rodillo inferior funcionan con el movimiento horizontal de la base del rodillo de soporte. Además, el movimiento hacia arriba y hacia abajo de El rodillo superior es la combinación del rodillo superior y el cilindro hidráulico en forma de movimiento hidráulico, lo que causa el movimiento telescópico del buzón durante el movimiento del rodillo superior. En este momento, los principales cilindros de Las dos máquinas de rodillos de placa están por encima del rodillo superior; El rodillo inferior es el movimiento horizontal del asiento y el asiento del rodillo de soporte es uno de los movimientos auxiliares y el movimiento hacia arriba y hacia abajo del rodillo superior, y es También una de las formas de movimiento mecánico. Su forma principal de movimiento es el reductor de engranaje de gusano impulsado por el motor, y luego el movimiento horizontal a través del par de tuercas del tornillo.

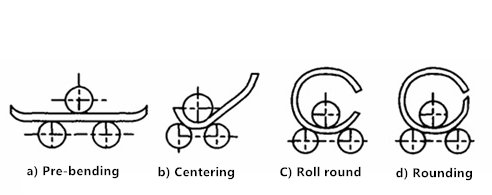

Ahora los principales pasos de movimiento de la máquina de rodadura de placa son prejuicios, centrado, redondeo y redondeo. El llamado pre-flexión es principalmente una medida importante para la máquina de rodadura de placa; centrar es mantener el platoHacer el bus de la máquina y el eje central de la máquina de fabricación de placas en un estado equilibrado cuando se fabrica la máquina de hacer placas. Por lo tanto, para encontrar un equilibrio entre los requisitos de proceso específicos y el equipo de proceso real Condiciones, el trabajo enrollable se lleva a cabo muchas veces, y esta forma de trabajo se está redondeando; El redondeo, como su nombre lo indica, es promover todo el proceso de la máquina de rodadura de la placa para mantener la curvatura redonda tanto como sea posible.

Coherente. La parte media del rollo superior lleva la presión máxima, por lo que el rendimiento del material del rollo superior es una cuestión de selección cuidadosa. La mitad inferior del rodillo inferior tiene un soporte que se puede ajustar hacia arriba y hacia abajo.

La presión sobre el rodillo inferior se puede ajustar de acuerdo con la carga de aplicación de la máquina de rodadura de la placa, mejorando así la capacidad de rodamiento de toda la máquina de rodadura de placa.

(2) Estructura y fuerza de cuadro

El tamaño principal del marco de conducción de la máquina de rodar de la placa regulada a la baja es de 2.83m × 0.32M × 3.03m. Las piezas entre los cuadros están conectadas principalmente por soldadura; También hay una parte conectada por pernos por razones especiales.

La conexión del marco se divide principalmente en cuatro partes: cuerpo de acoplamiento superior, cuerpo de acoplamiento inferior, partes estructurales y revestimiento de cilindros. El cuerpo de acoplamiento superior se refiere principalmente a la parte que utiliza pernos para conectarse con la estructural piezas, y usa la tecla oblicua para conectarse con el revestimiento del cilindro, principalmente para tener presión longitudinal; El cuerpo de acoplamiento más bajo se refiere principalmente a usar soldadura y pernos para conectarse con las partes estructurales, y se usa plana La clave es conectado a la cama. En general, esta parte está en un estado fijo; Las partes estructurales se soldan principalmente de placas de acero y tienen principalmente la presión de la superficie curva; El revestimiento del cilindro lleva principalmente el movimiento desde la parte superior Roller En el marco de la presión de la máquina de rodadura de la placa, esta forma de movimiento es longitudinal. En general, el estante es una estructura simétrica, pero la presión en ambos lados del estante es de hecho asimétrico. El marco está sujeto a Forzar la investigación, para garantizar aún más la científica de la investigación de la fuerza y ​​la estructura de la estructura.

El marco del máquina de rodillos Principalmente lleva la presión de carga excéntrica causada por la presión de caída del rodillo superior y la máquina de rodar de la máquina de la placa. Cuando se presiona el rodillo superior hacia abajo, debido a la presión de conexión Entre los pernos del pistón y el revestimiento del cilindro y la tecla oblicua, ejercerá una gran fuerza en el lado del marco de la máquina de rodadura de la placa, formando una presión de carga lateral. Además, la carga excéntrica causada por el La pre-flexión de la máquina de rodadura de la placa no solo es causada por la presión sobre la placa, sino también causada por la pre-flexión de la placa asimétrica. El estante es uno de los componentes clave para la aplicación del rodamiento de la placa. máquina, y la presión es relativamente grande. Por lo tanto, es necesario ajustar la capacidad de soporte de varias partes del marco y sus condiciones de estrés, de modo que la placa se pueda mejorar bien. La carga de la máquina, por lo tanto Reducir la situación de la deformación del marco debido a la sobrecarga, también promueve la mejora de la calidad de la máquina de rodadura de la placa desde el lado. En resumen, es necesario comenzar desde la fuerza principal de la rejilla y la conexión entre los diversos componentes de la rejilla, ajuste la estructura de la rejilla y mejore la capacidad de carga de la conexión de los diversos componentes de la rejilla, de modo que la capacidad de rodamiento de la placa rodara La máquina se puede mejorar bien. Mejorando así la calidad de la máquina de rodadura de placas optimizada.
