Cómo usar el modo segmento

● modo segmentado

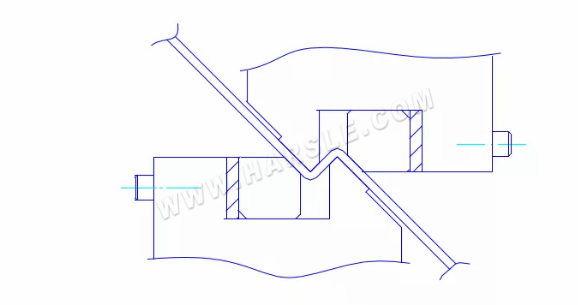

El molde de diferencia de pasos está compuesto por el cuerpo principal del molde y la almohadilla, que puede formar el aumento y la disminución de la diferencia de pasos.

Atornille la junta del cuerpo de la pieza. Se puede cambiar el grosor de la junta, o se pueden cambiar las esquinas de la junta, y se puede cambiar la diferencia de pasos.

● estilo

ThicknessEl espesor máximo aplicable es SPCC-2.3t.

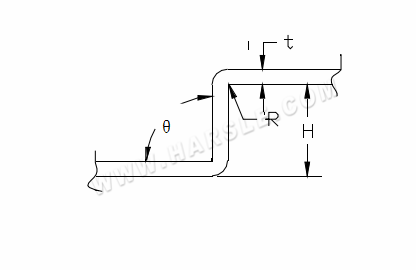

Range El rango de la posible diferencia de pasos: H = 1 ~ 10 mm.

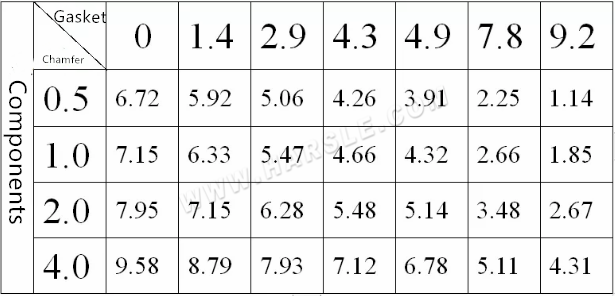

StepEl paso del molde está determinado por el ensamblaje de las almohadillas y la esquina de las piezas. Para conocer el paso del molde, el ensamblaje de las almohadillas y la cantidad de achaflanado de las piezas, consulte. Sin embargo, el paso del producto es igual al paso del molde. Para el paso del producto, ¿cuál es el paso del molde? Se confirma mediante el plegado de prueba de cada producto, hay correctos y hay errores.

②Si la diferencia de pasos es pequeña, el ángulo θ aumentará.

③ R en la curva es generalmente menor que R2. Si el paso es H horas, el ángulo R se hará más pequeño.

LEl forro pertenece a la tercera categoría de accesorios, dos piezas cada una de 1.4t, 2.9t y 4.9t, combinadas con piezas biseladas.

● Método para ajustar el molde instalando un núcleo.

⑴ Primero, instale el molde superior; El molde inferior se coloca en el soporte del molde inferior y se ajusta con el núcleo de instalación.

⑵Si la diferencia de pasos es pequeña (aproximadamente H = 1 ~ 2 mm), también puede usar el método de coincidencia de moldes superior e inferior para realizar la prueba de molde.

⑶El método de ajuste de la escala del núcleo de instalación:

① (1) Al ajustar el tamaño de A, la diferencia de pasos puede ser diferente debido a la diferencia en el grosor de la placa o la forma de flexión, que no puede generalizarse. Esto es solo un rango de ajuste aproximado: A = V / 3 + 0.245t;

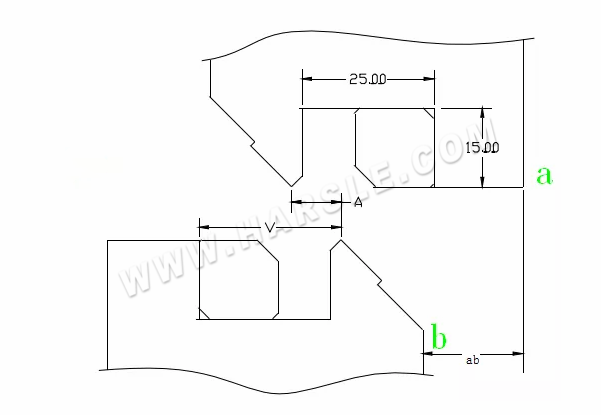

②Mida la distancia vertical de dos puntos de a y b, la distancia vertical de los dos extremos del molde debe ser igual.

⑷Nota sobre el uso de herramientas básicas:

Primero, de acuerdo con la altura de la rotura, combine el chaflán y la junta e instale los moldes superior e inferior. No arregle el molde inferior primero.

Amount La cantidad de ajuste de la fijación del núcleo debe ser consistente con el ajuste del espesor de la placa correspondiente de acuerdo con (0.245Xt), y los tornillos deben apretarse después de ajustar a la escala correspondiente.

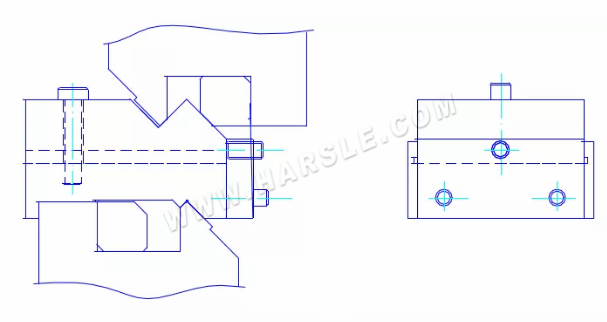

③ Como se muestra en la figura siguiente, coloque la plantilla simétrica en el molde inferior y simétrica a izquierda y derecha. Después de alinearse con el molde superior, presurícelo debajo de aproximadamente 1 TOM. Arregle el molde inferior antes de quitar la plantilla.

Size El tamaño A que se muestra en teoría cambiará debido a la rotura y al grosor de la placa porque el dispositivo se configura automáticamente para la rotura, pero el grosor de la placa es diferente. A se puede ajustar de acuerdo con A = 0.245t. Algunos pasan el pliegue de prueba real, para tomar el mejor ángulo.
