Calcular el método de doblado de grandes herramientas de arco de flexión y el ángulo de flexión.

El primer método

Espesor de la placa de 2 mm ángulo de doblado 120 grados radio de flexión de 30 neutral radio capa externa 29, el arco de flexión Calculamos la longitud del arco de la capa neutra.Por lo tanto, el número de cuchillas de plegado y el ángulo de plegado de cada cuchilla también son la mitad del espesor de la capa neutra por la longitud de la capa neutra.

En la imagen superior, cuántos cuchillos deben estar plegados para el arco de flexión, y cuál es el ángulo de flexión de cada cuchillo?

Si conseguimos 2 mm por cuchillo.

Número de cuchillas de doblado = arc longitud / 2 mm = 30,37 / 2 = 15

Número de cuchillas de plegado 15

ángulo de flexión = 180- {(2 / arco de longitud) X (ángulo de 180-bend)} = 180 - {(2 / 30.37) X60} = 176

176 grados por ángulo de alabeo de la cuchilla

Si no tenemos la longitud de arco cuando se dobla, también podemos calcular de acuerdo con la siguiente fórmula.

Ángulo de flexión = 180 - {(2 / 3.14X radio neutral) X180} = 180 - {(2 / 3.14X29) X180} = 176

Si desea introducir 3mm por cuchillo, cambiar 2 en la fórmula anterior a 3.

Por supuesto, la fórmula anterior es una fórmula de cálculo teórico. En el procesamiento real, los resultados calculados de acuerdo con la fórmula anterior se ajustan.

El segundo método

Como doblar el arco cuando no hay un molde?

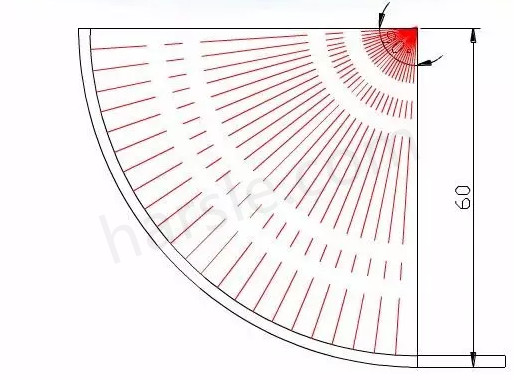

Como se muestra en la figura por encima del espesor de la placa es T = 2 mm y el ángulo central es de 90 °.

⒈En primer lugar el cálculo de la longitud de arco: longitud de arco L = 90 ° * 3,14 ÷ 180 ° * capa central R59 = 92,63

⒉Seleccione la forma de doblado: la matriz superior con una espada recta, la matriz inferior con 8v.

⒊Calcular el avance por pliegue: feed por pliegue = media de la anchura V de la matriz seleccionada.

⒋Calcular el número de pliegues: el número de pliegues debe ser = longitud de arco L92.63 ÷ V anchura media de 4 mm = 23 veces.

⒌Calcular el tamaño de posicionamiento de cada pliegue: el primer tamaño de posicionamiento pliegue se calcula y el otro se reduce en 4 mm por doblar.

⒍Finalmente calcular el ángulo de cada curva: calcular la fórmula de acuerdo con algo de álgebra del triángulo.

⒎Después de los cálculos anteriores, el material de lámina de residuos se utiliza para el plegado de prueba, y el producto se procesa después el ángulo se trató.
