Características de la máquina Punch Press de Harsle

Número Navegar:20     Autor:Editor del Sitio     publicar Tiempo: 2018-07-13      Origen:motorizado Su mensaje

Imágenes (1)

Prensa troqueladora

Descripción

En una presión perforada del tipo oscilante, la cabeza suspendida sobre una mesa estacionaria se mueve continuamente hacia arriba y hacia abajo transversal, hacia la mesa. Un titular de perforación se dispuso en la cabeza oscilante con un golpe junto con la parte inferiorfin. El golpe en esta posición de avena incide ligeramente la superficie de una pieza de trabajo sobre la mesa, pero no lo perfora. Cuando el golpe en la posición flotante golpea el trabajo, el golpe y el soporte se moverán hacia arriba con respecto ala cabeza. Si el golpe es perforar el trabajo, el soporte debe estar bloqueado en la cabeza. En la técnica anterior, esto se logra moviéndose manualmente una pieza de bloqueo o émbolo en un espacio libre sobre el titular de la punzada. El golpe al siguienteel trazo descendente perfora el trabajo, elmesa.


Un operador que utiliza el mecanismo de bloqueo manual debe inserción de la pieza de bloqueo del émbolo con la carrera de la prensa. La operación manual es lenta, y con frecuencia el émbolo se involucrará solo parcialmente. L es, el más bajoLa cara del émbolo cubrirá solo una parte de la vendedor superior del soporte antes de que los perforados sean el trabajo. En consecuencia, hay un desgaste excesivo en el soporte y el émbolo y no con poca frecuencia, unparte rota. iPara remediar las deficiencias del émbolo operado manualmente, el émbolo de mi aparato se acciona neumáticamente. Para el caso, el émbolo puede ser accionado por cualquier líquido comprimido, líquido o gas. En adelante, el término neumático esutilizado para describir todos estos medios activados por líquidos. Este émbolo neumático accionado es mucho más rápido y, por lo tanto, más seguro cubrirá completamente la superficie superior del titular del golpe. Por esta razón, el desgaste y la rotura se reducen considerablemente.


En la forma preferida de mi dispositivo, el operador no necesita quitar una mano de la pieza de trabajo para accionar el émbolo, porque se utiliza un pedal de pie para controlar una válvula de aire que acciona el émbolo. Esto da como resultado una prensa de perforación más segura.


Además, con el uso de mi émbolo neumático accionado, el número de ciclos de accidente cerebrovascular por minuto puede aumentar porque el compromiso del émbolo ya no depende de la operación manual, lo que es necesariamente lento. Por lo tanto,Mi invención resulta no solo en un medio mejor de compromiso sino también en operaciones más rápidas.


En una forma actualmente preferida de mi aparato,Amember oscila transversalmente a una tabla sobre la cual se coloca el trabajo. . Un titular de perforación o golpe está dispuesto en el miembro y se dispuso a deslizarse transversalmente a la mesa. Si se utiliza el titular del golpe, el golpe está unido alLos titulares finales. Significa que bloquea neumáticamente el golpe o el titular del golpe al miembro oscilante cuando el golpe es perforar el trabajo. Se proporcionan medios para liberar el titular de perforación o golpe desde la posición bloqueada después delLa operación de perforación se ha completado.

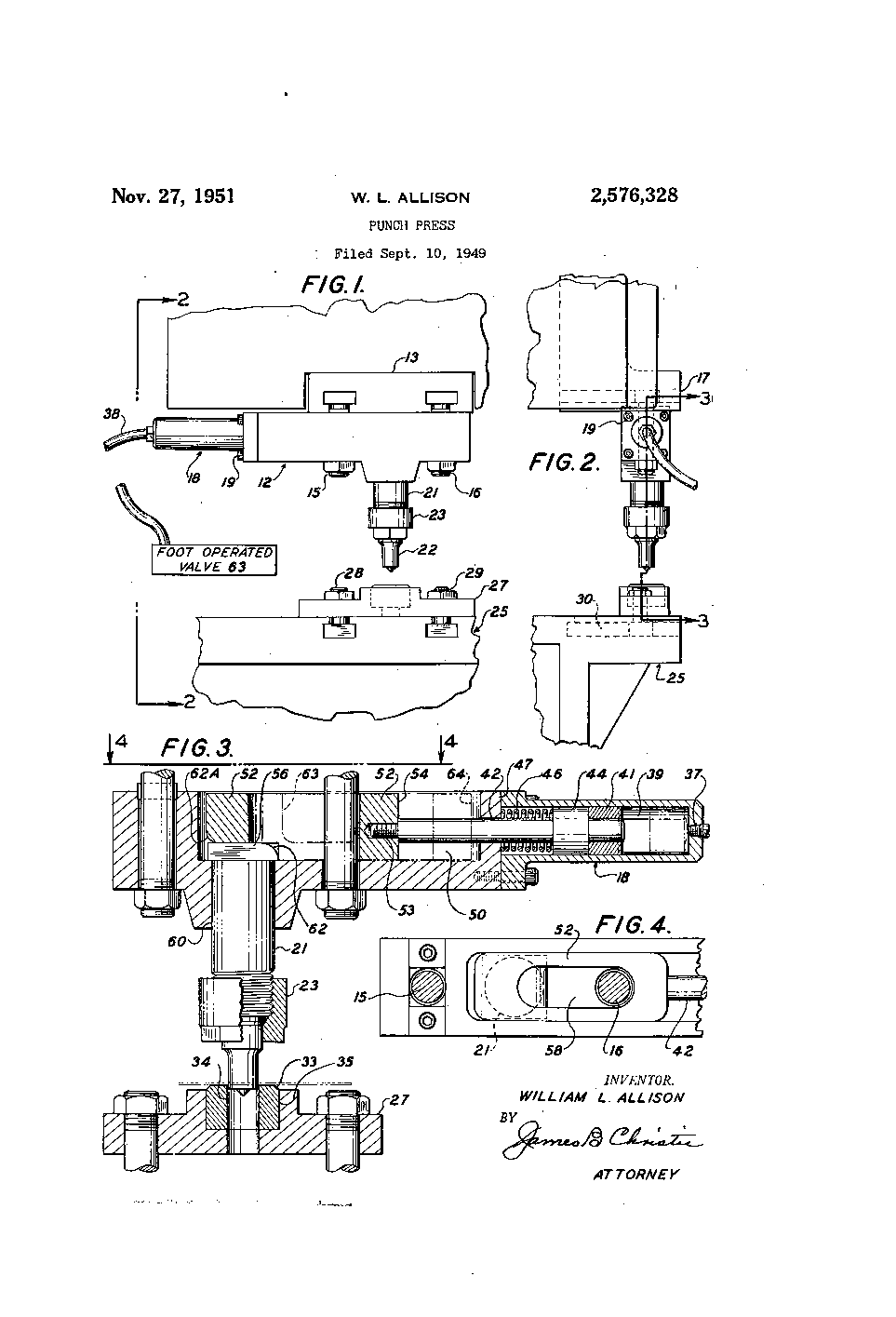

Estos y otros aspectos de mi invención se entenderán más a fondo a la luz de la siguiente descripción detallada, tomada en conjunto con los dibujos adjuntos en los cuales; La figura 1- es una elevación frontal fragmentaria de unactualmente preferida forma de mi aparato; VLa figura 2 es una elevación lateral del aparato de la Fig. 1 como se ve desde la línea de sección 2-2 de la Fig. 1;La figura 3 es una elevación frontal, en parte insección, tomada a lo largo de la línea 3-3. De la Fig. 2 y muestra el golpe que perfora el trabajo; y 'y la Fig. 4 es una vista del plan superior a lo largo de la línea 4-4 de la figura 3.


Como se ilustra en las figs. 1 y 2, un cuerpo i 2 está unido a la superficie debajo de una cabeza cruzada i3 por los pernos i5, I II, cuyas cabezas se deslizan en un par de surcos en forma de T en la cabeza cruzada. Un cilindro de aire se sujeta i8al cuerpo paralelo a la superficie debajo de la cabeza cruzada por cuatro tornillos de ajuste i9. Un titular de perforación 2L se transporta en una posición vertical y vertical en el cuerpo. Un golpe coaxial 22 se sujeta al extremo inferior del soporte mediante una tuerca de acoplamiento23.i


Una tabla 25 debajo de la cabeza cruzada admite el trabajo. Una placa 21 se sujeta a la mesa por un par de pernos 28, 29, las cabezas que se deslizan en las ranuras en forma de T 30 en la mesa. Un buje anular 33 con su contenido 34 en alineacióncon el golpe está montado en un receso cilíndrico 35 de la placa. El orificio del buje recibe el golpe después de que ha perforado el trabajo.


En la Fig. 3, un puerto de aire 3L al final de la carcasa del cilindro de aire está conectada por una manguera 38 (ver Fig. 1) a una fuente `de aire comprimido a través de una válvula operada por el pie 63. El puerto de aire se abre en una horizontal Bore 39. Un pistón 4i deslizanteSe dispuso en el orificio se ajusta sobre un extremo de un eje del émbolo 42. El pistón coloca contra un hombro vertical de una sección 44 hinchada del eje. Se coloca una primavera helicoidal 46 con el eje entre el otro hombrode la sección hinchada y una cara vertical 41 del miembro del cuerpo.


El émbolo es sustancialmente un bloque rectangular con su cara inferior parcialmente cortada y permite el movimiento del émbolo sobre una cabeza rectangular 55 del Punch Holderewhich se proyecta hacia arriba en la cavidad. Una ranura 58 en el 'CentralLa porción del émbolo (ver Fig. 4) permite que el émbolo se mueva a lo largo de su camino, incluso -Ullri el perno Ig que sujeta el cuerpo a la cabeza cruzada se extiende verticalmente a través de la cavidad y el émbolo.


El titular de la punzada es cilíndrica y se mantiene en un agujero vertical 60 del cuerpo por su cabeza rectangular 55, que normalmente descansa en el piso de la cavidad. El -Corner 62 o la cabeza contigua 4 La cara inferior del émbolo estáredondeado para proporcionar una operación más suave. Del mismo modo, la esquina 62A del émbolo 52, que contacta con la esquina de la cabeza, está redondeada.


Cada vez que la prensa de perforación está en funcionamiento, la cabeza cruzada y los miembros adjuntos a la misma oscilarán hacia arriba y dow-n sobre el trabajo en la mesa. Mientras el espacio sobre la cabeza del titular del golpe sea claro (es decir, cuando -El émboloestá en su posición de extrema derecha como se muestra en las líneas punteadas 63, `64 En la Fig. 3), el golpe atacará el trabajo a la ligera. Cuando la marca de guía en el trabajo está en alineación con el punto del golpe, la válvula operada por el pie es accionada por elEl operador y el vair 'bajo presión se ven obligados a entrar en el orificio a través del puerto de aire, moviendo el pistón, el eje, .yy `émbolo al extremo izquierdo A (como se ilustra en la Fig. 3). Luego, el émbolo ocupa el antiguo espacio libre sobre el titular del golpe, y el golpe en el siguiente trazo hacia abajo penetrará en el trabajo.


Cuando el operador se quita el pie de la válvula del pie, el aire escapa y el resorte helicoidal devuelve el pistón, el eje y el émbolo a la posición no comprometida como lo indican las líneas punteadas en la figura 3.


Es para entender que la forma 'de mi invención, en este documento, descrita e ilustrada, es una encarnación preferida y que se pueden recurrir varios cambios sin partir del yspirit de mi invención o alcance de las afirmaciones.


Por ejemplo, la primavera helicoidal podría ser eliminada y el émbolo se accede neumáticamente en ambas direcciones.


Yo reclamo:

1. En una prensa de perforación del tipo oscilante continuamente e incluye una mesa, una cabeza cruzada oscilable perpendicularmente a la mesa, la combinación que comprende un miembro del cuerpo fijado al extremo inferior de la cabeza cruzada y tiene un'cavidad alargada que se extiende transversalmente del eje de oscilación y se abre contra la cara inferior de la cabeza de la cruz, un orificio en la parte inferior de dicho miembro del cuerpo que se abre en dicha cavidad adyacente un extremo de la misma, un golpe deslizante deslizándose.montado a través de dicho orificio y teniendo en su extremo interno una cabeza agrandada de diámetro .Larger que el diámetro, una mordazación deslizante montada en dicha cavidad, siendo la mordaza más corta que dicha cavidad pero de la misma sección transversal y la misma sección transversal yTener una muesca en la lbottom de la misma que se extiende desde su extremo interno para formar una proyección que sobresalía insertable `Entre la parte inferior de dicha.medios para desplazar dicho mordaza en la dirección de dicha cabeza agrandada, primavera. Significa para retraer la mordaza y una válvula de operación de pie para controlar. La loperación de sus medios hidráulicos. Y


2. Aparato según la afirmación 1 en la que ATHE: GAG tiene una ranura longitudinalmente alargada entre sus lados y se extiende a través de la gag de la parte superior LTO y el miembro del cuerpo se fija a la cabeza cruzada. Por un perno. Pasando a través de la ranura en Vthe Gag, el VGAG es vfree. para .cilate longitudinalmente a través de un desplazamiento definido por la longitudinal. Elongación de dicha ranura.


3. Aparato según la afirmación 1 en la que dicha cabeza agrandada. De. El golpe se redondea a lo largo del.Tal 'que el borde de la cabeza vand la redondeja del ronda de la gag 4gage a medida que la mordaza se muestra hacia la cabeza.
