Vistas:372 Autor:Editor del sitio Hora de publicación: 2020-06-16 Origen:Sitio
El video anterior incluye contraseñas importantes
●La unidad de control
El control se ve de la siguiente manera:
El equipo exacto de su control puede variar.
La operación del control se realiza principalmente a través de la pantalla táctil.En las siguientes secciones de este manual se proporciona una descripción de las funciones y los controles táctiles disponibles, además de la descripción de las funciones específicas.
Este manual del usuario se centra en el software de control y las funciones de la máquina relacionadas.
●Elementos de control delanteros
El botón de inicio y parada, integrado en la interfaz de usuario de la pantalla táctil:
●conectores USB
En el lado derecho del control, hay disponible un puerto USB para la conexión de dispositivos externos, como una tarjeta de memoria o un teclado o mouse externo.
●Modos de operación y programación
La pantalla principal de los controles DA-Touch tiene el siguiente aspecto:
Dependiendo del botón de navegación que esté activo, la pantalla será diferente.La pantalla principal anterior aparecerá con la función Productos activa.
Simplemente tocando los distintos modos, se seleccionará el modo específico.
La estructura de la pantalla principal es la siguiente:
Panel de título
En la parte superior siempre se muestra el panel de título.En esta área puede encontrar información del logotipo, qué producto está cargado, la curva activa, el subdirectorio seleccionado y (cuando está activado) la fila de servicio.También se pueden encontrar indicadores de máquina aquí.
Panel de información
En el panel de información se muestran y se pueden encontrar todas las funciones y visualizaciones relacionadas con el modo seleccionado.
panel de comando
El panel de comandos forma parte del panel de información y es la ubicación donde se pueden encontrar los controles relacionados con el panel de información.
Panel de navegación
El panel de navegación es el área donde se pueden encontrar todos los modos principales.Esta zona siempre está visible.Los controles, botones grandes con iconos, se pueden usar para cambiar directamente de un modo a otro.
Explicación de los principales modos/botones de navegación
●Cómo empezar
⒈ Introducción
Para obtener un programa de plegado para un producto, el control ofrece la posibilidad de crear un dibujo del producto y calcular una secuencia de plegado válida para el producto.Con esta información se genera un programa de producto.
⒉Preparativos
Antes de poder iniciar la programación del producto, se deben realizar los siguientes preparativos.
• Las propiedades correctas del material deben haberse programado en la biblioteca de materiales.Puede encontrar esto en la página Materiales en el modo Configuración.
• Las herramientas correctas deben programarse en la biblioteca de herramientas.Las herramientas son necesarias para crear un programa CNC.Puede encontrar las bibliotecas para los diferentes tipos de herramientas en el modo Máquina.
⒊Crear un dibujo
El control ofrece la funcionalidad para crear un dibujo del producto previsto.Con esta aplicación de dibujo, toque Dibujo en el panel de navegación, se crea un perfil 2D.En esta etapa, no hay cálculo de curvas o dimensiones: se puede crear cualquier perfil o dibujo.
⒋Determinar la secuencia de plegado
Cuando se completa el dibujo del producto, el control ofrece el modo de configuración de herramientas para programar la configuración exacta de la herramienta tal como está organizada en la máquina.Después de esto, puede seleccionar el modo Bend Sequence para determinar y simular la secuencia de plegado requerida.
En el modo Bend Sequence, el control muestra el producto, la máquina y las herramientas.En este menú se puede programar y comprobar visualmente la secuencia de plegado.Cuando se ha determinado una secuencia de plegado, se puede generar el programa CNC.
⒌Programa numérico
El menú Programa da acceso al programa numérico y valores del producto activo.
Hay dos posibilidades para crear un programa CNC:
• ingrese un programa numérico, iniciado a través del modo Productos, toque Nuevo programa, paso a paso;
• generar el programa a partir de la simulación gráfica de plegado iniciada a través del modo Productos, toque Nuevo Producto, a través del modo Dibujo.(ver: Modo de dibujo; dibujo del producto).
⒍El menú Automático y el menú Manual, modos de producción
Se puede ejecutar un programa de producto a través del modo Auto.En el modo Automático, se puede ejecutar un programa completo curva tras curva.En el modo automático, se puede seleccionar el modo de pasos para que cada curva comience por separado.
El modo Manual del control es un modo de producción independiente.En este modo, se puede programar y ejecutar un pliegue.Normalmente se utiliza para probar el comportamiento del sistema bend V0215, 1.9.
Se puede encontrar más información sobre esto en los capítulos 7 y 8.
⒎Copia de seguridad de datos, almacenamiento externo
Tanto los archivos de productos como los de herramientas se pueden almacenar externamente.Dependiendo de la configuración, estos archivos se pueden almacenar en una red o en una memoria USB.Esto facilita una copia de seguridad de los datos importantes y la posibilidad de intercambiar archivos entre los controles Delem.
Más información sobre esto se puede encontrar en el capítulo 9.
● Ayudas de programación
⒈Texto de ayuda
Este control está equipado con una función de ayuda en línea.Cuando se presiona el botón Ayuda en el panel de navegación, se proporcionará ayuda sensible al contexto.
Esta ventana de Ayuda contiene la misma información que el Manual de funcionamiento. La ventana de ayuda se puede utilizar de la siguiente manera:
Puede desplazarse por el texto deslizando un dedo en la dirección deseada.Tocando en la parte inferior o superior de la pantalla se puede utilizar Página anterior/Página siguiente para navegar por el texto de ayuda.
La función de índice ayuda a saltar a la tabla de contenido.Los hipervínculos en la tabla ayudan a navegar directamente al tema deseado.
Toque Finalizar para cerrar la ventana de Ayuda.
⒉Funcionalidad de cuadro de lista

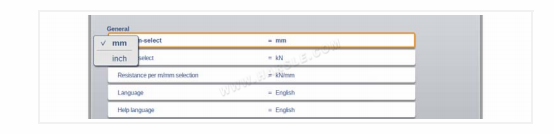

Varios parámetros del control tienen un número limitado de valores posibles.Al seleccionar dicho parámetro, al tocar la línea del parámetro en la pantalla, la lista de opciones se abrirá cerca de la posición donde tocó la línea y se puede seleccionar el valor deseado.
⒊Filtro, búsqueda en vivo
En algunos modos se ofrece una lista de entidades (productos, herramientas, materiales, etc.).Un ejemplo de dicho menú es el modo Productos (selección de productos).Para buscar un producto o herramienta en particular, se puede utilizar la función de filtro.Presione el botón de comando Filtrar, escriba una parte de la ID en el campo de entrada.Automáticamente, la lista se limita a aquellos elementos que contienen la parte tecleada.
Múltiples partes de búsqueda se pueden separar por.
⒋Navegación
Dentro de algunos modos, las pantallas del programa se dividen en pestañas.
Las pestañas se pueden seleccionar fácilmente con solo tocarlas.Cuando una pestaña no está completamente visible o no se ve en absoluto, simplemente arrastrando la fila de la pestaña horizontalmente, la pestaña deseada se puede 'tirar' a la vista y seleccionar.
⒌Introducción y edición de texto
El cursor se puede usar para ingresar un valor o texto específico dentro de una entrada existente.Simplemente toque en la posición deseada para hacerlo.El cursor aparecerá y la entrada se agregará allí.
⒍ Escribir caracteres alfanuméricos frente a caracteres especiales
Tanto los caracteres alfanuméricos como los caracteres especiales se pueden utilizar en todo el control.Aparecerá un teclado alfanumérico completo en pantalla cuando sea necesario.
Al editar un campo que es puramente numérico, los caracteres alfanuméricos estarán 'en gris' y solo se podrá usar el teclado numérico.Para los campos que permiten el uso de cadenas alfanuméricas, el teclado está completamente disponible.Caracteres especiales como ?%: se puede encontrar usando el botón de carácter especial en el lado inferior izquierdo del teclado.
Los caracteres especiales (como á, à, â, ã, ä, å, æ) son compatibles con el teclado en pantalla manteniendo presionado un carácter (como 'a').
⒎Red
El control CNC puede equiparse opcionalmente con una interfaz de red.La función de red ofrece a los operadores la posibilidad de importar archivos de productos directamente desde los directorios de red o exportar los archivos de productos terminados al directorio de red requerido.
⒏Función de bloqueo de teclas
Para evitar cambios en productos o programas, la función de bloqueo de teclas ofrece la posibilidad de bloquear el control.
Hay dos niveles de bloqueo del control.Bloqueo de programa y Bloqueo de máquina.
• En Bloqueo de programa, solo se puede seleccionar y ejecutar un producto en modo Automático.
• En Machine Lock, la máquina está bloqueada y no se puede usar el control.
⒐Posicionamiento manual
En la página de posicionamiento manual en modo manual y modo automático, se puede usar un control deslizante en la parte inferior de la pantalla para colocar el eje.La distancia recorrida con el control deslizante determina la velocidad del eje.Cuando se suelta el control deslizante, el eje se detiene.Los botones en cada extremo del control deslizante se pueden usar para ajustar la posición del eje.Al 'deslizarse', el zumbador indica que el eje se está moviendo.
⒑Versiones de software
La versión del software bajo su control se muestra en la pestaña Información del sistema en el menú Máquina.
● Introducción
⒈La vista principal
En el modo Productos, se proporciona una descripción general de la biblioteca de programas en el control.En este modo se puede seleccionar (cargar) un programa de producto.Después de eso, un programa puede ser modificado o ejecutado.Cada elemento de la lista consta de una miniatura del producto gráfico (para los programas numéricos se muestra un símbolo), su ID de producto, la descripción del producto, el número de curvas del producto, qué tipo de producto es (Tipo) y el Fecha en que se usó o modificó por última vez.
⒉Selección de productos
Para seleccionar un producto bastará con un solo toque.El producto será seleccionado y cargado en la memoria.Desde aquí se puede iniciar la producción tocando Auto.Además, la navegación puede comenzar a través del Dibujo de productos (si existe), su Configuración de herramientas, la Secuencia de plegado y también en el Programa numérico del producto.
⒊Nuevo producto, iniciando un nuevo producto gráfico
Para iniciar un nuevo producto gráfico, toque Nuevo producto.
Después de elegir Nuevo Producto, la programación de un nuevo producto comienza con sus detalles generales como ID de Producto, Espesor y Material.
⒋Programa nuevo, iniciando un programa numérico
Para iniciar un nuevo programa numérico, toque Nuevo programa.
Después de elegir Nuevo programa, la programación comienza con sus detalles generales como, por ejemplo, Identificación del producto, Grosor y Material.La pestaña general mostrada se encuentra junto a las sucesivas pestañas que están listas para programar el primer pliegue.
⒌Editar, Copiar y Eliminar un producto o programa
Para eliminar un producto en el modo Productos, seleccione un producto tocándolo.Será seleccionado.Después de eso, toque Editar y use Eliminar.Para finalmente borrarlo confirma la pregunta.Para eliminar todos los productos y programas a la vez, toque Eliminar todo.
Para copiar un producto, seleccione un producto o programa y toque Editar y use Copiar.Luego de esto se puede programar el nombre del producto y se hará la copia.El producto aparecerá en el mismo directorio.El producto copiado será una copia exacta, incluida la configuración de la herramienta y el plegado.
secuencia si está disponible.
⒍ Bloqueo/desbloqueo del producto
La función de bloqueo/desbloqueo del producto proporciona un método simple para evitar cambios accidentales en programas o productos terminados.De esta forma, los productos que han sido ajustados y que se encuentran en buen estado no pueden cambiarse a menos que el producto esté desbloqueado.
Al tocar Editar, la función Bloquear producto / Desbloquear producto se puede cambiar para cada producto o programa.
⒎Función de filtro
Para facilitar la búsqueda de productos, la función de filtro permite búsquedas en vivo en todo el modo Productos.
Al tocar Filtro, se mostrará la pantalla de filtro.Al escribir la cadena de filtro deseada, opcionalmente dividida por espacios, comenzará la búsqueda en vivo.
Opcionalmente se puede seleccionar una vista diferente.Además, la propiedad específica en la que se aplica el filtro se puede cambiar mediante Selección.
Las selecciones se pueden hacer en la identificación del producto o en la descripción del producto.
Puede ingresar un nombre o número completo o solo una parte.Si ingresa parte de un nombre y esta parte aparece en varios nombres de productos, el control mostrará todos los nombres de productos que contienen esa parte.También es posible introducir una combinación de nombre y número.
Consulte también la sección 1.6.2 sobre Filtrado y 'Búsqueda en vivo'.
⒏ Cambiar directorio
Para cambiar a un directorio de productos diferente o para agregar un nuevo directorio de productos, toque Cambiar directorio.Cuando se deba eliminar un directorio obsoleto, seleccione el directorio y toque Eliminar directorio.Cuando llegue al directorio deseado, toque Seleccionar para regresar a la pantalla Productos que mostrará todos los productos en el directorio.El nombre del directorio local activo se muestra en el encabezado.
⒐Selección de productos de red (solo disponible cuando la opción Red tiene sido instalado)
Cuando se ha montado un directorio de red en el control, este directorio montado se puede encontrar en Red.La red está disponible junto al directorio del producto cuando se usa el cambio de directorio.El nombre de la unidad montada indica disponibilidad para la selección de productos y
almacenamiento.
Los directorios de red se pueden navegar a través del navegador de directorios.Se pueden seleccionar, agregar y eliminar directorios y se pueden seleccionar productos.Cuando llegue al directorio deseado, toque Seleccionar para regresar a la pantalla Productos que mostrará todos los productos en el directorio.El directorio de red es ahora el directorio local activo.Su nombre se muestra en el encabezado de la pantalla.
● Propiedades generales del producto
Para comenzar un dibujo de un nuevo producto, seleccione Nuevo producto en la biblioteca de productos
Cuando se inicia el dibujo de un nuevo producto, aparece una pantalla con las propiedades generales del producto.Primero se deben establecer estas propiedades, datos generales, antes de comenzar con el diseño del producto.
●dibujo de productos en 2D
⒈ Introducción
Después de ingresar los datos generales del producto, aparece la pantalla de dibujo.
En la fila de información superior, encontrará la información sobre la identificación del producto, la descripción del producto, la selección de dimensiones internas/externas y el directorio real del producto.
Ahora puedes crear el perfil del producto.Es posible usando los dedos para tocar y crear rápidamente el producto en modo 'boceto'.Después de eso, las dimensiones reales del producto y los valores correspondientes se pueden ingresar usando el teclado.
También es posible ingresar directamente el ángulo de la curva seguido de la longitud de ese lado usando el teclado y el botón Enter.Las propiedades se solicitan en la barra de entrada de la pantalla en el panel del teclado.Este procedimiento continúa hasta que el producto tenga el perfil deseado.
Los datos del producto se pueden cambiar seleccionando Propiedades del producto.Las propiedades de los ángulos y líneas del producto se pueden cambiar seleccionando Propiedades.
●Propiedades de línea
⒈Introducción
Cuando el cursor está en una de las líneas de productos, es posible cambiar las propiedades de esa línea seleccionando Propiedades.
● Proyección
Dentro de la ventana de propiedades de línea se pueden programar las siguientes propiedades de proyección:
proyección horizontal
La distancia horizontal que debe medir una línea, independientemente del valor de su ángulo.
proyección vertical
La distancia vertical que debe medir una línea, independientemente del valor de su ángulo.
● Selección de precisión
Cuando el cursor de dibujo está en un segmento de línea, puede seleccionar el nivel de precisión para esta línea.Ingrese las propiedades y vaya al parámetro Precisión.
● Propiedades de plegado
⒈Dibujar un producto gráficamente es simplemente programar la longitud de la línea, el valor del ángulo, la siguiente longitud de la línea, etc. hasta que el producto tenga la forma requerida.Los dobleces en el producto tienen sus propiedades estándar o específicas.Las propiedades de plegado se pueden configurar seleccionando el plegado y
seleccionando Propiedades.
⒉ Gran radio: golpes
Si no se dispone de una herramienta con un radio grande, se puede elegir el método de golpes.Con este método, se obtiene un gran radio en un producto mediante una serie de ligeros dobleces en sucesión.
⒊El dobladillo se dobla
Al crear el perfil requerido del producto con un dobladillo, es posible preparar primero una brida con un ángulo de predoblez, colocar el cursor en el doblez y seleccionar Propiedades.Las propiedades de plegado se pueden programar en la ventana emergente.
● Introducción
● Procedimiento estándar
Cuando se ha activado la función Configuración de herramientas, la pantalla muestra la configuración de la máquina activa.Tanto el punzón como el troquel se pueden seleccionar de la biblioteca de herramientas.
● Selección de herramientas
Al seleccionar herramientas, tanto la herramienta superior como la inferior (resp. punzón y matriz) se pueden seleccionar de la biblioteca de herramientas.
Toque Seleccionar punzón o Seleccionar troquel para cambiar las herramientas a la configuración.
Para cambiar el filtrado, se puede usar Selección para cambiar entre ID y Descripción.
● Introducción
Cuando hay disponible una configuración de herramienta, se puede iniciar la simulación de plegado para determinar una secuencia de plegado para el producto activo.La determinación de la secuencia de plegado se inicia tocando el botón de navegación Bend Sequence.
La determinación de la secuencia de plegado se puede realizar mediante cálculo automático a partir del producto plegado.También es posible determinar la secuencia manualmente a partir del producto plano, no utilizando el cálculo automático.
En la pantalla de secuencia de plegado, el producto aparece entre las herramientas en una posible posición de último plegado.Al iniciar la simulación, el producto se muestra en su estado final.Para obtener una secuencia de plegado, el producto debe desplegarse desde el último plegado hasta el primero.Esto se puede hacer con las teclas de función disponibles.
Cuando se prefiere comenzar con un producto desplegado para elegir manualmente la secuencia de plegado, esta se puede elegir con el botón de comando Secuencia de plegado.
● Selector de plegado
Dentro de la pantalla de secuencia de plegado, los plegados se pueden seleccionar y navegar con el selector de plegado.En la parte superior de la pantalla, el número de pliegues se indica con selectores de pliegues preliminares.Después de completar la secuencia de plegado, todos estos están coloreados, activos y muestran un indicador de giro.
● producto para desdoblar
Para generar un programa CNC, se debe conocer la secuencia de plegado.Hay dos maneras de lograr esto:
• Pulse la tecla de función Calcular.El control calculará automáticamente la secuencia de plegado más rápida posible para este producto.
• Pulse la tecla de función Desdoblar repetidamente, hasta que el producto esté completamente desdoblado.
●Selección manual de pliegues
Normalmente, el control propone el siguiente (des)doblez en una secuencia.Esto lo calcula el control según las asignaciones programadas y, por supuesto, la forma del producto y las herramientas aplicadas.Por varias razones, puede ser necesario elegir otra línea de plegado para la secuencia de plegado.La secuencia de plegado se puede cambiar/determinar a través de la función Selección manual.Cuando se ha elegido la función Selección manual, se abre una nueva ventana.
⑴Indicador de cambios
El control calcula automáticamente en cada curva las posiciones de los ejes X y R.
Tiene en cuenta los valores de las asignaciones de opciones y busca una solución sin colisión de los dedos con el producto.Para poder elegir posiciones alternativas, puede mover los dedos manualmente seleccionando la función Shift Gauge.Aparece una nueva ventana.
● Tareas
⒈ Introducción
Las Asignaciones son parámetros con los que se controla el cálculo de la secuencia de plegado. La pantalla de asignaciones se abre desde la pantalla de configuración de herramientas con la tecla de función Asignar.
El cálculo automático de la secuencia de plegado funciona con varias condiciones para encontrar un óptimo entre un tiempo de producción mínimo y posibilidades de manipulación sin colisión producto/máquina y producto/herramienta.
Para encontrar uno de los óptimos, debe programar varios parámetros de cálculo con los que se puede calcular la secuencia de plegado.Algunos de estos parámetros están relacionados con la máquina y otros con la precisión del producto, las posibilidades de manipulación y los tiempos de giro.
⒉ Tareas - generales
⒊Asignaciones - Posibilidades de tope trasero
⒌ Mostrar secuencia de plegado
Cuando se ha presionado la función Mostrar secuencia de plegado, se muestra una descripción gráfica de la secuencia de plegado.
Esta opción se puede llamar en cualquier momento después de que se haya realizado el primer desdoblado.La vista general gráfica muestra los pliegues determinados, así como los pliegues aún no determinados (signo de interrogación).
Cada imagen de la vista general se puede ampliar o reducir por separado con las funciones disponibles.Las imágenes también se pueden girar con el movimiento de los dedos.
● Introducción

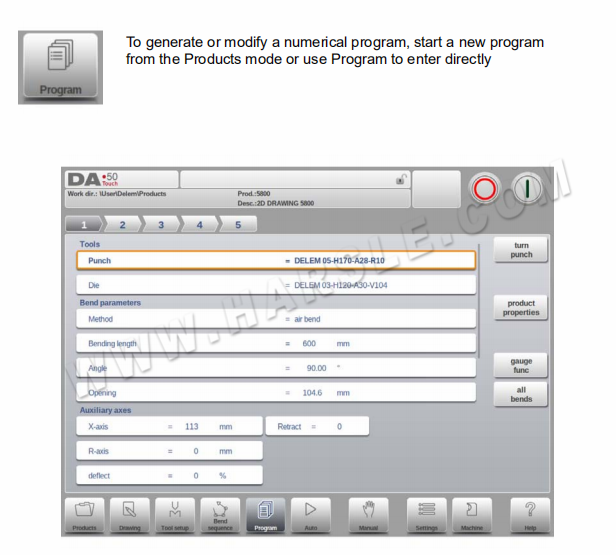

Para editar un programa CNC existente, seleccione un producto en la vista general de productos y seleccione el botón de navegación Programa.Al iniciar un nuevo programa, seleccione Nuevo programa y después de ingresar las propiedades principales del producto, el sistema cambiará automáticamente a Programa.
En ambos casos, debería aparecer una pantalla como la que se muestra arriba.La programación y cambio de datos se realiza de la misma manera para ambos modos.
●Parámetros de plegado
Los parámetros de cada curva se enumeran en una página y se pueden desplazar.A continuación se explican los parámetros de plegado específicos.
Métodos de plegado
● Funciones de plegado
Las funciones auxiliares del plegado se pueden programar desplazándose hacia abajo en la página de parámetros de plegado.
●Comentarios especiales de edición
Después de cambiar los datos del programa, el control no calculará automáticamente:
1 fuerza
2 Descompresión
3 Configuración del dispositivo de coronación
4 Corrección de posición del eje X
Los parámetros 1 a 3 solo se recalculan automáticamente si el parámetro Auto
Se ha habilitado la edición de cálculos (consulte el modo Configuración).
El parámetro 4 solo se vuelve a calcular automáticamente si se ha activado el parámetro Tabla de margen de plegado activo (consulte el modo Configuración).Las correcciones en la posición del eje X se pueden editar con el parámetro Corr.X (por pliegue) y G-corr.X (para todos los pliegues del programa activo) en el modo Automático.
Hay una excepción:
Cuando se cambia el parámetro Bend Method, la fuerza y la descompresión se ajustarán automáticamente.
● Introducción
En modo automático con el programa activo, se puede iniciar la producción.Después de ingresar Auto, se puede presionar el botón Inicio y la producción puede comenzar.
El modo automático ejecuta el programa automáticamente pliegue por pliegue después de presionar el botón Inicio.Al seleccionar un producto diferente en el modo Productos, que está en la biblioteca y ya se ha utilizado para la producción, se puede cambiar inmediatamente a Auto y comenzar la producción.Cada vez que seleccione un programa de doblado diferente, debe verificar sus herramientas y las posiciones de las herramientas en su máquina.Esto también se indica con un mensaje de advertencia de 'verificar herramientas' cuando ingresa al modo automático.
● Introducción
En modo automático con el programa activo, se puede iniciar la producción.Después de ingresar Auto, se puede presionar el botón Inicio y la producción puede comenzar.
El modo automático ejecuta el programa automáticamente pliegue por pliegue después de presionar el botón Inicio.Al seleccionar un producto diferente en el modo Productos, que está en la biblioteca y tiene
ya se ha utilizado para la producción, uno puede cambiar inmediatamente a Auto y comenzar la producción.Cada vez que seleccione un programa de doblado diferente, debe verificar sus herramientas y las posiciones de las herramientas en su máquina.Esto también se indica con un mensaje de advertencia de 'verificar herramientas' cuando ingresa al modo automático.
En el encabezado de la pantalla del modo automático, se muestra el producto seleccionado junto con la descripción del producto.En la parte superior de la pantalla, el selector de curvas muestra las curvas disponibles en el programa.Al tocar la curva preferida, se puede seleccionar la curva.El botón de inicio se puede presionar para comenzar desde esta curva.Los detalles del pliegue seleccionado se muestran en las vistas disponibles.
⒈Modo automático, explicación de parámetros
A continuación se muestra una lista de los parámetros disponibles en el modo automático.
● Modos de vista
La pantalla de modo automático ofrece una diversidad de vistas que, según el método de producción, se pueden elegir.Al seleccionar el modo automático por primera vez, aparecerá la pantalla principal.En el lado derecho de la pantalla se pueden seleccionar los modos de visualización disponibles.
Están disponibles los siguientes modos de visualización:
● Corrección de golpes
En el caso de una curva de choque seleccionada, se puede ingresar una corrección general para una curva de choque.Esta función se puede activar cuando el cursor está sobre el parámetro de corrección de ángulo ('corr. α1/α2').Solo está disponible si se carga un producto que contiene una curva de choque.
Con corrección de golpes.aparece una nueva ventana en la que se puede introducir la corrección.
●Introducción
En modo manual programa los parámetros para un plegado.Este modo es útil para realizar pruebas, calibraciones y curvas individuales.
El modo Manual es independiente del modo Automático y se puede programar independientemente de los programas en memoria.En la parte superior de la pantalla del modo Manual, puede encontrar el eje Y y la posición actual del eje X principal.Todos los demás ejes y funciones se enumeran uno por uno en las dos columnas a continuación.
Cuando se resalta este valor del eje Y o el valor del eje X, significa que se han encontrado los marcadores de referencia de estos ejes y que están posicionados correctamente con respecto a sus valores programados.
⒈Modo manual, explicación de parámetros
A continuación se muestra una lista de los parámetros disponibles en el modo Manual.
● Programación de parámetros y vistas
Los parámetros en modo manual se pueden programar uno a uno.El efecto del parámetro sobre otros parámetros se puede calcular de forma automática o manual.Esto depende del modo seleccionado en el lado izquierdo de la pantalla.El interruptor Cálculo automático permite
seleccione entre:
●macro
Con Macro, el control cambia a una nueva vista con solo valores de ejes grandes en la pantalla.Esta vista se puede usar cuando se trabaja un poco alejado del control, todavía se pueden leer los valores de los ejes.
●Movimiento manual de los ejes
⒈ Procedimiento de movimiento
Para mover un eje a una posición específica manualmente, se puede usar el control deslizante en la parte inferior de la pantalla.Después de tocar Manual Pos en la pantalla principal del modo manual, aparece la siguiente pantalla:
⒉Enseñar
Para enseñar el control, tomando una posición encontrada por el movimiento manual de un eje, se puede utilizar un procedimiento simple.
Cuando haya movido un eje a una determinada posición con el control deslizante, es posible que desee almacenar esta posición.Para hacerlo, toque el nombre del eje en la columna Programado.El valor real del eje (lado izquierdo) aparecerá en el campo del eje programado (lado derecho).
●Correcciones
En este modo de vista se muestran las correcciones para el pliegue programado en modo Manual.Dado que siempre se trata de una sola curva, se mostrará una sola línea.
Las correcciones programadas se pueden verificar aquí de manera similar a las correcciones en Automode.Las entradas en la base de datos de corrección y para la corrección inicial también se pueden monitorear en esta pantalla.Dado que estos tienen una influencia significativa en el resultado del plegado, el acceso a la base de datos puede
ser usado para modificar.Esto también puede ser útil para encontrar correcciones apropiadas con testbending y almacenar los resultados encontrados en la base de datos.
●Diagnóstico
Al tocar Diagnósticos, el control cambia a una nueva vista que muestra los estados de los ejes.En esta ventana se puede observar el estado actual de los ejes disponibles.Esta pantalla también puede estar activa mientras se inicia el control.Como tal, se puede utilizar para monitorear el comportamiento de control
durante un ciclo de plegado.
●Introducción
El modo de configuración del control, que se encuentra en el panel de navegación, da acceso a todo tipo de configuraciones que influyen en la programación de nuevos productos y programas. Se pueden establecer valores predeterminados y restricciones específicas.
Los ajustes se dividen en varias pestañas que organizan lógicamente los diferentes temas.En las siguientes secciones se analizan las pestañas disponibles y la configuración detallada.
La navegación a través de las pestañas se puede hacer simplemente tocándolas y seleccionando el elemento requerido para ajustar.Dado que puede haber más pestañas de las que la pantalla puede mostrar en una vista, arrastrar las pestañas en dirección horizontal permite ver y seleccionar todas las pestañas disponibles.
●generales
Seleccione la pestaña requerida y toque el parámetro a cambiar.Cuando los parámetros tengan un valor numérico o alfanumérico, aparecerá el teclado para ingresar el valor deseado.Cuando la configuración o parámetro se puede seleccionar de una lista, la lista aparecerá y la selección se puede
hecho tocando.Las listas más largas permiten desplazarse verticalmente para comprobar los elementos disponibles.
●Materiales
En esta pestaña se pueden programar los materiales con sus propiedades.Los materiales existentes se pueden editar, se pueden agregar nuevos materiales o eliminar materiales existentes.En el control se pueden programar un máximo de 99 materiales.
●Copia de seguridad/restauración
Esta pestaña ofrece la posibilidad de realizar copias de seguridad y restaurar productos, herramientas, así como configuraciones y tablas.Cuando los productos o herramientas se originan en modelos de control más antiguos, tanto para productos como para herramientas también se puede encontrar aquí una función de importación. Las herramientas y los productos se pueden respaldar y restaurar de acuerdo con los siguientes procedimientos.
Los procedimientos para guardar o leer datos son similares para todos los tipos de medios de copia de seguridad: por ejemplo, red o memoria USB
Si deseas descargar el manual de operación DELEM DA-58T en PDF, puedes ir a visitar nuestro centro de descargas, aquí encontrarás todos los manuales que necesitarás.
Español
Pусский
