DOBLADO DE TUBOS

  El doblado de metales es un proceso que ocurre al aplicarle a un metal de superficie recta esfuerzos superiores al límite elástico o punto de cedencia, en una dirección diferente al eje neutral del material, así se consigue una deformación plástica permanente en forma de curva. Ver figura 1.

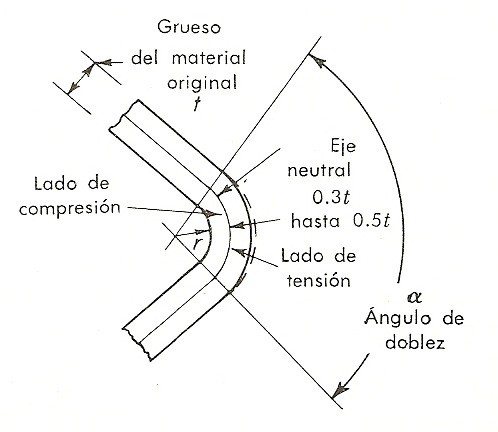

Figura 1. La naturaleza de un doblez metálico

  A pesar de esto, el metal al cual se le haya aplicado un esfuerzo más allá del límite elástico es capaz de manifestar cierta cantidad de recuperación elástica. Si se hace un doblez hasta cierto ángulo puede esperarse que regrese hasta un ángulo un poco menor cuando se deja libre el material. Este retroceso es mayor para radios más pequeños, materiales más gruesos, ángulos de doblez más grandes y materiales endurecidos. Por lo general se devuelven entre 2º y 4º.

  Al realizar dobleces en los metales es recomendable realizar el trabajo en frío, a temperatura ambiente evitando calentar el material, ya que aunque esto puede incrementar su plasticidad, al aumentar la temperatura se afecta la estructura interna del elemento, cristalizándolo, lo que causa una disminución de la resistencia mecánica de éste.

  Al deformar un metal en frío a medida que aumenta el trabajo se requiere más fuerza y la dureza del material se incrementa, sin embargo se debe tener especial cuidado en no sobrepasar el esfuerzo de ruptura del material porque a partir de este esfuerzo el metal se rompe.

  Los materiales de formas y paredes delgadas como la tubería podrían unirse en sus esquinas por medio de uniones comerciales como codos o por soldadura, pero resulta más económico y confiable el proceso de doblado. Los tubos se doblan por métodos que buscan no aplastarlos ni deformarlos en la sección de la curvatura.

  El radio de doblado se define como el radio de curvatura del eje neutral del tubo. Hace referencia al los grados existentes entre el eje neutral de cada uno de los extremos libres de la curva de tubería.

  El diámetro interior y exterior del tubo, el espesor de pared nominal y el eje neutral son características del tubo seleccionado como materia prima. El ángulo y radio de doblado dependen de los requerimientos de lo que se está fabricando. La pared interior y exterior en el área de la curva dependen del ángulo y radio generados, además, del proceso y máquina de doblado utilizada. Ver figura 2.

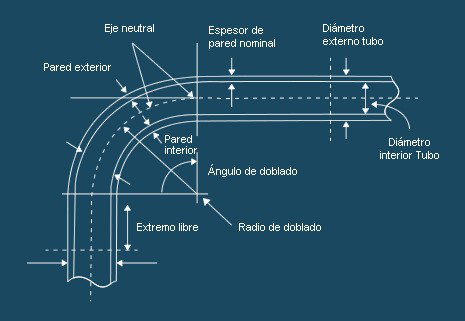

Figura 2. Términos en el doblado de un tubo
