Desarrollo de plegadoras CNC compactas y de alta velocidad

La máquina dobladora CNC es un tipo de equipo de procesamiento de láminas de metal que completa el doblado de láminas.Con el rápido desarrollo de industrias como la de electrodomésticos, electrónica, utensilios de cocina, instrumentos y chasis, los productos de los clientes son en su mayoría piezas de chapa metálica dobladas de varias pasadas y de tamaño pequeño, como se muestra en la Figura 1. Para mejorar la eficiencia del trabajo, se requiere que la velocidad de plegado sea mayor al comprar equipos.Al mismo tiempo, debido a las limitaciones de espacio del taller, se necesita cada vez más información sobre máquinas plegadoras de pequeño tonelaje, alta velocidad, alto rendimiento y alta precisión.Con el objetivo de este segmento del mercado, para competir por una mayor participación de mercado y enriquecer la serie de productos, para satisfacer las necesidades de estas industrias de máquinas plegadoras CNC de alta velocidad y pequeño tonelaje, ahora desarrollamos y diseñamos un CNC compacto de alta velocidad. máquina de doblado.

En la actualidad, las máquinas dobladoras CNC en el país y en el extranjero son impulsadas principalmente por motores asíncronos de CA.El motor de la bomba de aceite siempre funciona durante el uso.Cuando no se realiza el doblado de la placa, el aceite hidráulico regresa directamente al tanque a través de la válvula de desbordamiento, lo que provoca una gran pérdida de energía. El aceite hidráulico tiene una gran cantidad de calor, un ciclo de cambio de aceite corto y un alto costo para el usuario. .

● Estructura y principio de funcionamiento de la máquina dobladora CNC compacta y de alta velocidad

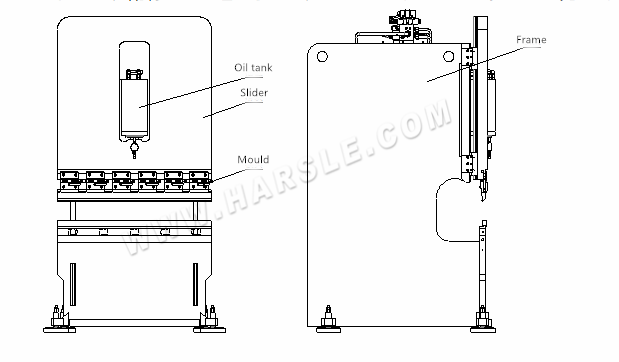

El marco está soldado con placas de acero.Después de la soldadura, se templa y desgasta por la chimenea.Está soportado por cuatro almohadillas de amortiguación elásticas ajustables de alta resistencia, que no requieren pernos de anclaje y son fáciles de instalar.El control deslizante es impulsado por un solo cilindro hidráulico, guiado por una guía lineal y tiene una fuerte antiexcentricidad.La retroalimentación de posición del control deslizante es detectada por una sola regla de rejilla en tiempo real para garantizar la precisión de la flexión.El mecanismo de obturación trasera puede controlar múltiples ejes de obturación trasera;está equipado con un dispositivo de sujeción rápida del troquel superior, como se muestra en la Figura 2.

●Ventajas técnicas de las máquinas dobladoras CNC compactas de alta velocidad

⑴ Ahorro de energía significativo, eficiencia mejorada, distribución precisa de la demanda de combustible, ajuste dinámico en tiempo real de la velocidad del servomotor para optimización, consumo de energía inútil extremadamente bajo, apagado automático del servomotor cuando no se necesita flujo o presión.

⑵La velocidad máxima del servomotor puede alcanzar 3000r/min, lo que puede lograr una flexión de alta velocidad.El rendimiento y la velocidad de coincidencia son muy altos.La velocidad rápida de descenso y retorno puede alcanzar los 200 mm/s.Trabaja eficientemente.

⑶ El consumo de energía se ha reducido considerablemente, las emisiones de carbono se han reducido en consecuencia, el servomotor tiene una gran capacidad de sobrecarga en poco tiempo y la potencia instalada real es solo el 50% de la potencia instalada teórica.

⑷El volumen del tanque de combustible se reduce en un 50%, la cantidad de aceite hidráulico se reduce, la temperatura de equilibrio térmico es baja, la vida útil de los componentes hidráulicos se prolonga y el intervalo de cambio de aceite se duplica con creces.

⑸El ruido de ralentí, descenso rápido, trabajo, presión de mantenimiento y viaje de regreso se ha reducido significativamente.

⑹ Mejore la precisión del control, realice un plegado de alta precisión, una alta precisión de sincronización y la precisión del proceso de mecanizado es de 0,02 mm.

⑺La seguridad y la economía son altas.El servomotor frena más rápido que los motores ordinarios y la presión y el flujo se cortan rápidamente en caso de emergencia.Para diferentes especificaciones de máquinas herramienta, el control de par máximo del sistema se realiza para evitar que factores humanos provoquen una sobrecarga del sistema.

⑻Es impulsado por un solo cilindro hidráulico.En comparación con la máquina dobladora de dos cilindros del mercado, no es necesario controlar la sincronización de los cilindros izquierdo y derecho, por lo que la frecuencia de respuesta es más rápida.
