Desarrollo y aplicación del sistema de tratamiento de polvo de la máquina de corte de plasma

El tratamiento del hollín y Marte por la máquina de corte de plasma existente generalmente se proporciona con un tanque de almacenamiento en la posición de la plataforma de trabajo de corte, y las chips y las chispas generadas durante el corte y el corte caen en el tanque de almacenamiento automáticamente, y los chips y Marte son procesados ​​por el agua en el tanque de almacenamiento Además, el humo generado por el corte de plasma se forma básicamente bajo el corte de la pieza de trabajo. Por lo tanto, el humo generado durante el proceso de corte es adsorbido por el agua en el tanque de almacenamiento. Debido al efecto de adsorción limitado, es difícil lidiar con el polvo generado durante el proceso de corte. El humo y el polvo se tratan por completo, y el ambiente de trabajo no se mejora enormemente, lo que causa un gran daño a la salud del operador. Con este fin, hemos desarrollado y diseñado un sistema de tratamiento de humo de máquina de corte de plasma, que supera las deficiencias de la tecnología existente. Además, tiene una estructura simple e instalación fácil. Tiene un buen efecto de eliminación de polvo en la placa de acero generada durante el proceso de corte de plasma, y ​​es de ahorro de energía y ecológico.

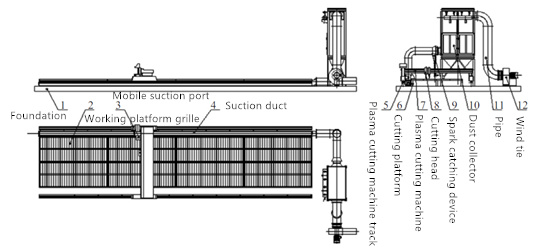

Figura 1— - Sistema de tratamiento de polvo de la máquina de corte de plasma

1 - Desundación 2 - Plataforma de trabajo 3 - Puerto de succión del móvil 4 - conducto de presentación

5 - Máquina de corte de plasma Track 6 - Plataforma de corte 7 - Máquina de corte de plasma

8 - Cabeza de corte 9 - Dispositivo de captura de Spark 10 - Collector de inustia 11 - Tipe 12 - Vieja de viento

Figura 2— - Vista junto al sistema de tratamiento de polvo de la máquina de corte de plasma Isométrico

1 - Desundación 2 - Plataforma de trabajo 3 - Puerto de succión del móvil 4 - conducto de presentación

5 - Máquina de corte de plasma Track 6 - Plataforma de corte 7 - Máquina de corte de plasma

8 - Cabeza de corte 9 - Dispositivo de captura de Spark 10 - Collector de inustia 11 - Tipe 12 - Vieja de viento

El sistema de procesamiento de la máquina de corte de plasma consiste en una rejilla de plataforma de trabajo, puerto de succión móvil, conducto de succión, dispositivo de captura de chispa, coleccionista de polvo, ventilador y chimenea.

(1) Grilla de la plataforma de trabajo

La cuadrícula de la plataforma de trabajo se instala en la plataforma de corte, y su dirección de instalación es perpendicular a la dirección de ejecución de la pista de la máquina de corte de plasma. El canal de gas de combustión, al cortar el tablero, el humo y el polvo entrarán en el sistema de purificación de humo y polvo desde el puerto de succión móvil a través del canal de gas de combustión.

(2) Mueva la entrada de aire

El puerto de succión móvil se fija en el marco de pórtico de la máquina de corte, y se mueve de un lado a otro con el movimiento del marco de pórtico durante el trabajo. Mientras el puerto de succión esté siempre en la misma línea recta que la cabeza de corte, el humo y el polvo generados durante el corte y el corte pueden ser absorbidos.

(3) conducto de succión

El conducto de succión está instalado entre la pista de la máquina de corte de plasma y la plataforma de corte. Su estructura es una tubería en forma de U. La parte superior está sellada con un cinturón. Un extremo del puerto de succión móvil está cerca de la cuadrícula de la plataforma de trabajo, y el otro extremo está instalado en la tubería en forma de U del conducto de succión y entre las correas, el puerto de succión móvil y el canal de succión forman un sistema de succión sellado, para que el polvo generado durante la alimentación ingrese al sistema de tratamiento de purificación de humo a través del puerto de succión móvil y el canal de succión.

(4) Dispositivo de captura de chispa

Debido al pequeño tamaño de partícula y la alta temperatura del hollín generada en el proceso de corte de plasma, especialmente el hollín generalmente contiene chispas. Una vez que las chispas entran en el colector de polvo, es fácil hacer que el colector de polvo se incendia y cause fuego. Para evitar que las chispas ingresen al colector de polvo y garantizar el funcionamiento seguro y estable del colector de polvo, se proporciona un dispositivo de captura de chispa frente al colector de polvo.

El dispositivo de captura de chispa es una estructura de tubería en forma de T, que incluye una sección de tubería horizontal y una sección de tubería vertical, en la que se instala una cuchilla en espiral en la sección de tubería horizontal, y la cuchilla espiral se usa para chocar con la gran tamaño, de gran tamaño, Las partículas de metal espumosa arrastradas en el flujo de hollín, el movimiento de rotación se da cuenta de la separación entre el gas y el sólido. Las partículas de metal con gran tamaño de partícula se establecen, al mismo tiempo, la temperatura se baja y se descarga a lo largo del tubo de polvo vertical. De esta manera, las chispas se pueden evitar efectivamente ingresar al colector de polvo, de modo que el colector de polvo funcione de manera segura y estable.

(5) Sistema de eliminación de polvo

El sistema de extracción de polvo está compuesto de colector de polvo, ventilador y tubería. El colector de polvo adopta un colector de polvo de tipo de tambor de filtro de pulso. Después del flujo de polvo de las partículas de metal con gran tamaño de partícula y chispas establecidas en el colector de polvo a través del dispositivo de captura chispa, luego se filtra a través del cartucho del filtro.
