Diseño de dos cilindros dispositivo de sujeción hidráulica síncrona para la máquina de ensayo de tracción

máquina de tracción

Más y más ampliamente utilizado, la función de sujeción hidráulico puede sujetar fácilmente o aflojar la muestra, lo que determina el éxito o fracaso de la muestra. En la actualidad, la mayoría de las máquinas de ensayo de tracción producidas en China Uso de un solo cilindro de sujeción hidráulico. En la estructura de sujeción de un solo cilindro, el centro de los coincide cilindro de sujeción con el centro de la muestra, pero para las muestras largos tales como cables de acero y cintas transportadoras, es necesario aumentar los fórceps. La longitud total del asiento de boca aumenta el coste, y el centro de los coincide cilindro de sujeción con el centro de la muestra, que afecta a la sujeción y el aflojamiento de la muestra. Por lo tanto, es necesario aplicar un dispositivo de sujeción hidráulico que tiene un material flexible largo, tal como un cable de alambre.

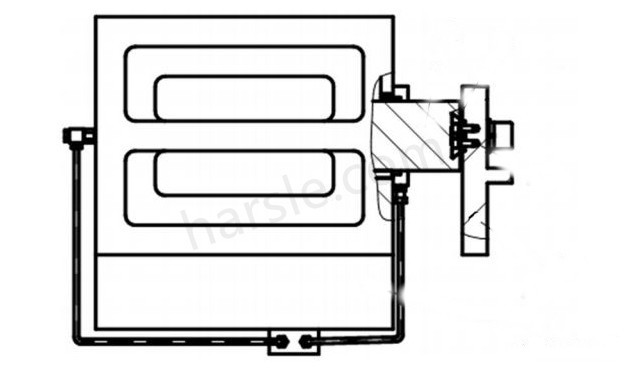

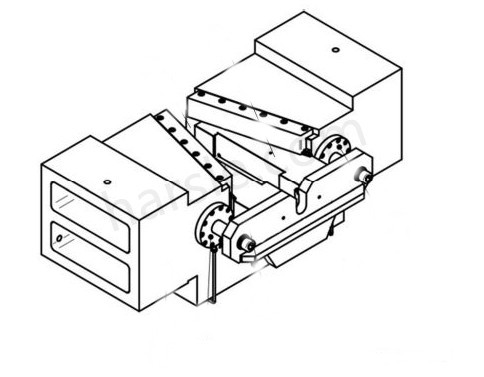

El síncrono dispositivo de sujeción hidráulico de dos cilindros comprende un asiento de la mandíbula, y el asiento de la mandíbula está provista de un espacio trapezoidal se extiende hacia delante y hacia atrás. Los dos bordes inferiores del espacio trapezoidal están provistos de dispositivos de guía, y el dispositivo de guiado está provisto de un clip capaz de deslizarse en el dispositivo de guiado. Apriete de la tarjeta de la mandíbula izquierda y la tarjeta de mandíbula derecha de la muestra, las placas de mandíbula izquierda y derecha también se proporcionan con un cilindro izquierdo hidráulico y un cilindro hidráulico adecuado para empujar las abrazaderas izquierda y derecha de mordaza para sujetar o aflojados, y los pistones de los cilindros hidráulicos izquierdo y derecho están conectados a la misma placa de empuje de sujeción, y la pinza se sujeta. Hay dos deslizadores en la placa de prensado, y la tarjeta de la mandíbula izquierda y la placa de tarjeta de mandíbula derecha están provistos de una ranura de deslizamiento, y la corredera se encuentra en la ranura de deslizamiento y pueden deslizarse en la ranura de deslizamiento.

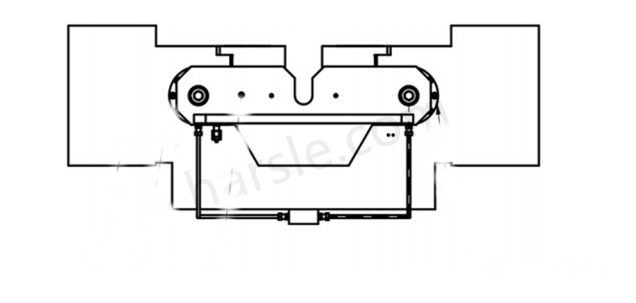

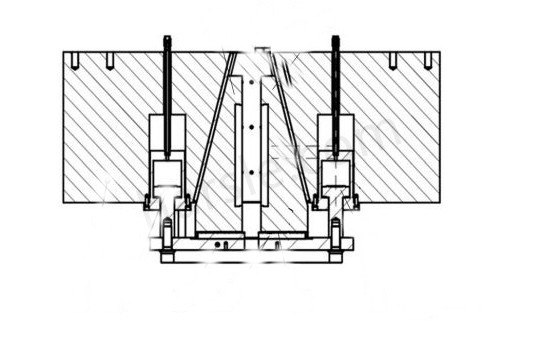

En el dispositivo de sujeción hidráulica síncrona de dos cilindros, las placas de mandíbula izquierda y derecha y los cilindros hidráulicos izquierdo y derecho están distribuidos simétricamente en ambos lados del eje central del espacio trapezoidal. La fuerza de sujeción se puede sujetar de manera uniforme a la placa de la mandíbula y el espécimen.

De dos cilindros síncrono dispositivo de sujeción hidráulico, la corredera es un bloque de cola de milano, y la rampa es una ranura de cola de milano. El síncrono dispositivo de sujeción hidráulico de dos cilindros tiene una ranura de cola de milano y un bloque de cola de milano. dispositivo de sujeción hidráulica síncrona de dos cilindros, el dispositivo de guiado es un carril de guía.

Efecto

En el ensayo de tracción de material, el dispositivo proporciona una buena solución para la sujeción y el aflojamiento de los cables largos tales como cables de acero y cintas transportadoras, evitando los defectos de pequeño de sujeción de cilindro único y de sujeción poco fiable. El dispositivo tiene las ventajas de la estructura simple, el diseño científico y procesamiento conveniente puede garantizar de forma eficaz la fiabilidad de sujeción hidráulico del material a la tracción, con precisión completar el ensayo de tracción, y es especialmente adecuado para la sujeción hidráulica de la larga de la muestra, tiene importantes beneficios económicos y mejor aplicación práctica y el valor de la promoción.
