Diseño de sistema neumático de máquina dobladora

Número Navegar:82     Autor:Editor del Sitio     publicar Tiempo: 2018-12-21      Origen:motorizado Su mensaje

  La flexión es un método para doblar varios espacios en blanco de metal en un cierto ángulo, radio de curvatura y forma. La máquina dobladora es un equipo especial para doblar hojas. Debido a su operación simple y buena versatilidad, es ampliamente utilizado enLa industria de transformación de chapa. En la actualidad, la máquina dobladora adopta principalmente el sistema hidráulico. Aunque el sistema hidráulico puede alcanzar una presión más alta y la transmisión es relativamente estable, el problema de fugas delEl sistema hidráulico no puede ser ignorado, lo que es fácil de causar contaminación ambiental, y el sistema hidráulico es difícil de solucionar, y el personal de mantenimiento debe comparar. alto. En términos relativos, la neumática.El sistema está libre de aire, no tiene costo y no causa contaminación cuando se descarga a la atmósfera. Además, el mantenimiento es simple y conveniente, la tubería no es fácil de bloquear, el uso es seguro y confiable, y la sobrecargaSe puede realizar protección automática. Es cada vez más utilizado en la fabricación mecánica.

  1. Requisitos de trabajo de la máquina dobladora

  Cuando la máquina dobladora está funcionando (Figura 1), cuando la pieza de trabajo alcanza la posición especificada (a2), si se presiona el botón de arranque, el cilindro se extiende para doblar la pieza de trabajo de acuerdo con los requisitos de diseño (posición de llegadaa1), luego vuelva rápidamente, complete un ciclo de trabajo Si la pieza no alcanza la posición especificada (a2), el cilindro no funciona incluso si se presiona el botón. Además, con el fin de cumplir con los requisitos de procesamientoLas piezas de trabajo de diferentes materiales o diámetros, la presión de trabajo del sistema debe ser ajustable.

Diseño de sistema neumático (1)

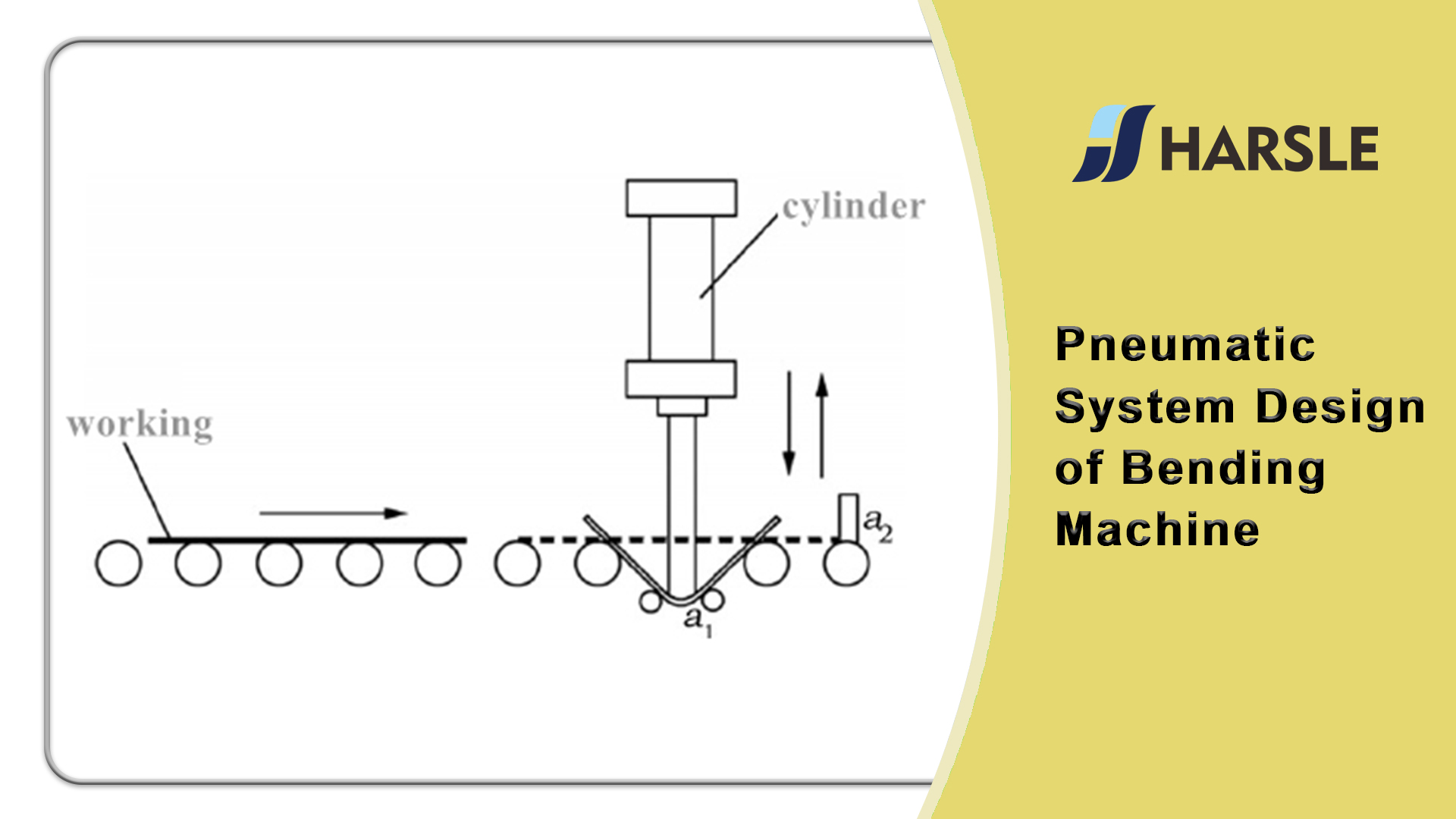

Figura 1: diagrama de principio de funcionamiento de la máquina dobladora

  2. Cálculo de la fuerza de flexión.

  En la actualidad, para la flexión libre de tipo V, generalmente hay dos fórmulas de cálculo para la fuerza de flexión comúnmente utilizada. En la fórmula de cálculo, el ancho V de la abertura del molde es generalmente de 8 a 10 veces el grosor S delEl material de la hoja y el diámetro interior de la pieza de trabajo de doblado es r = (0.16 ~ 0.17) V, como se muestra en la Figura 2.

Diseño de sistema neumático (2)

Figura 2 —— Diagrama de doblado de hojas

Diseño de sistema neumático (3)

  F —— fuerza de flexión, KN;

  S —— espesor de la lámina, mm;

  l —— longitud de doblado de la hoja, m;

  V —— ancho de apertura inferior, mm;

  σb - resistencia a la tracción del material, MPa.

  Por ejemplo, se toma como ejemplo una placa de acero con una longitud l = 1 m, un espesor S = 2 mm y una resistencia a la tracción del material σb = 450MPa, y el radio de curvatura r = 3.5 mm y el ancho inferior de apertura del molde V = 20 mm .

  Primero calcula la relación de aspecto y la relación de aspecto:

  V / S = 10 r / V = ​​0.17

La relación de ancho a espesor y la relación de aspecto están de acuerdo con los requisitos de rango de la fórmula, y la fuerza de flexión se calcula mediante dos fórmulas de cálculo:

Diseño de sistema neumático (4)

  De los resultados del cálculo, se puede ver que la fuerza de flexión calculada por las dos fórmulas de cálculo comúnmente utilizadas no es muy diferente, y la F = 416KN calculada por la fórmula anterior se selecciona como la fuerza de flexión de la hojapara el diseño

 3. Máquina dobladora de diseño de sistema neumático.

  Analizar los requisitos de trabajo de la máquina dobladora. El sistema neumático de la máquina dobladora tiene una velocidad de movimiento menor y una distancia de movimiento pequeña, pero la fuerza de flexión requerida es grande. Al volver, ahorra horas de trabajo ynecesita volver rapido Para el control de posición de la placa doblada, se puede utilizar el interruptor de carrera. Debido a que la máquina dobladora tiene una gran fuerza de flexión, para garantizar la seguridad, el control de la válvula de doble presión se considera en laDiseño del sistema neumático. De acuerdo con el análisis, el diagrama del sistema neumático de la máquina dobladora está diseñado, como se muestra en la Figura 3.

Diseño de sistema neumático (5)

1-fuente de aire 2-triplex neumático 3- válvula de inversión manual en T de tres vías de dos posiciones de dos posiciones 4-doble

válvula de presiónVálvula de escape 5-Quick Cilindro de biela de pistón simple de doble efecto 7- De dos posiciones

Control de aire dual de cinco direcciones invertidoválvula 8,9- válvula inversora motorizada de tres posiciones y tres posiciones

Figura 3 —— Diagrama del sistema neumático de la dobladora.

  Principio de funcionamiento del sistema neumático de la máquina de doblado: la hoja se mueve a la posición a2 para presionar la válvula 9, presionar la válvula 3, el aire comprimido ingresa a la válvula de doble presión 4 a través de la válvula 3 y la válvula 9 ingresa a la válvula 7puerto de control de aire izquierdo, la válvula 7 posición izquierda Trabajando, se deja que la válvula de admisión de aire comprimido 7 entre en el cilindro sin la cavidad de la barra a través de la válvula 5, y el pistón se extiende para doblarse. Cuando el material de la hoja se dobla ypresionada a la posición a1, la válvula 8 se abre, el aire comprimido ingresa al puerto de control de aire derecho de la válvula 7 a través de la posición izquierda de la válvula 8, y la válvula 7 se cambia a la posición correcta, y el aire comprimidoingresa al cilindro con la cámara de varillas a través de la válvula 7 y la cámara sin varillas. El aire comprimido se descarga a través del orificio de escape rápido de la válvula 5, y el pistón se retrae rápidamente.

  4. Selección de cilindros para sistema neumático de máquina dobladora.

  En la actualidad, China ha producido cinco tipos de cilindros estandarizados para que los usuarios elijan. En la producción, intente utilizar cilindros estandarizados. De acuerdo con el manual de diseño hidráulico y neumático, la presión de admisión del cilindro p = 1MPa,seleccione la tasa de carga del cilindro η = 75%, calcule el diámetro interior del cilindro según la fórmula de cálculo del diámetro del cilindro:

Diseño de sistema neumático (6)

  De acuerdo con el estándar de diámetro interior del cilindro, se selecciona un cilindro que tiene un diámetro interno de 250 mm y un diámetro de vástago de 70 mm.

  5. Conclusión

  Las dobladoras son ampliamente utilizadas en varias industrias. La máquina dobladora adopta el diseño de un sistema neumático para reducir el impacto ambiental causado por una fuga de aceite, ahorrar energía y fácil de usar. A través del análisis del trabajo de laMáquina dobladora, se diseña el sistema neumático de la máquina dobladora y se seleccionan los cilindros utilizados. Se espera que proporcione una referencia para el diseño posterior del sistema neumático del equipo mecánico común.
