Diseño del dispositivo de sujeción automática hidráulica para el golpe de la máquina de freno de prensa

Vistas:31     Autor:Editor del sitio     Hora de publicación: 2020-06-05      Origen:Sitio Preguntar

Como uno de los equipos de flexión de hojas más utilizados, Máquina de flexión de CNC se utiliza ampliamente en la industria de procesamiento de láminas y fabricación de equipos de metales. Es indispensable para el procesamiento de la lámina de metal con la prensa de perforación de torreta CNC, la máquina de corte CNC, la máquina de corte láser CNC, etc. Falta de soporte de equipos de soporte. Utiliza un molde simple de uso general, y el material de la lámina se dobla en diversas formas de sección transversal más complicadas a través del movimiento repetido del control deslizante.


Con el avance y la aplicación de nuevas tecnologías como CNC, servo y moho, el desarrollo de la tecnología de la máquina de flexión CNC se refleja principalmente en el ahorro de energía y la alta eficiencia. Al mismo tiempo, a medida que los requisitos de las personas para la precisión de flexión y la eficiencia de flexión continúan aumentando, varios componentes funcionales se están volviendo cada vez más diversos. Algunas compañías con una fuerte fuerza de investigación científica comenzaron a centrarse en la investigación y el desarrollo y el diseño de varios componentes funcionales, y se esfuerzan por mejorar el grado de automatización de las máquinas herramientas. Entre todos los componentes funcionales, la influencia más destacada en la precisión de flexión y la eficiencia de la flexión es el dispositivo de sujeción rápido del golpe, especialmente en la producción de múltiples variedades y pequeños lotes de flexión, la mejora de la eficiencia del cambio de matriz es particularmente prominente.


Con este fin, este artículo presenta dos nuevos dispositivos de sujeción de perforación que son fáciles de operar, fáciles de usar, ahorro de energía y eficientes, principalmente introduciendo sus principios técnicos, diseño de mecanismo, características técnicas y procesos de trabajo.

Breve introducción de la tecnología tradicional de dispositivos de sujeción

El dispositivo de sujeción de punta de la máquina de flexión CNC doméstica generalmente adopta una estructura mecánica, como se muestra en las Figuras 1 y 2. Entre ellas, la Figura 1 utiliza un mecanismo excéntrico de sujeción rápida. La característica principal es que el final del mango operativo es una palanca de levas. El mango de funcionamiento se fija en el bloque de la abrazadera delantera mediante un pasador cilíndrico, y un resorte se sujeta entre el bloque de la abrazadera delantera y el bloque fijo. Cuando sujete rápidamente el molde superior de la máquina de flexión, primero inserte el molde superior de la máquina de flexión desde el lado del dispositivo de sujeción rápido y sujete rápidamente el molde superior girando la manija de operación. El resorte entre el bloque fijo y el bloque de la abrazadera delantera se restablece rápidamente, el molde se afloja y se envía desde un lado. Este dispositivo es fácil de usar y fácil de operar, pero tiene problemas como la fuerza de sujeción desigual y la necesidad de insertar el molde desde un lado. La Figura 2 utiliza un mecanismo de sujeción rápido de tipo tornillo. Al realizar una acción de sujeción rápida en el molde de la máquina de flexión, el punzón de la máquina de flexión debe insertarse desde el lado del dispositivo de sujeción rápido primero, y el tornillo gira girando la manija de funcionamiento, que a su vez impulsa el tornillo del tornillo La abrazadera final se mueve hacia adelante para sujetar el molde. Cuando el mango gira en dirección inversa, la abrazadera del extremo frontal se mueve hacia atrás debajo de la unidad del tornillo, aflojando el molde y transportándolo desde el costado. Esta estructura tiene una gran fuerza de sujeción, buen bloqueo y operación simple, pero hay problemas como la fuerza de sujeción desigual y la velocidad de sujeción lenta.

PRESIONA EL FRENO

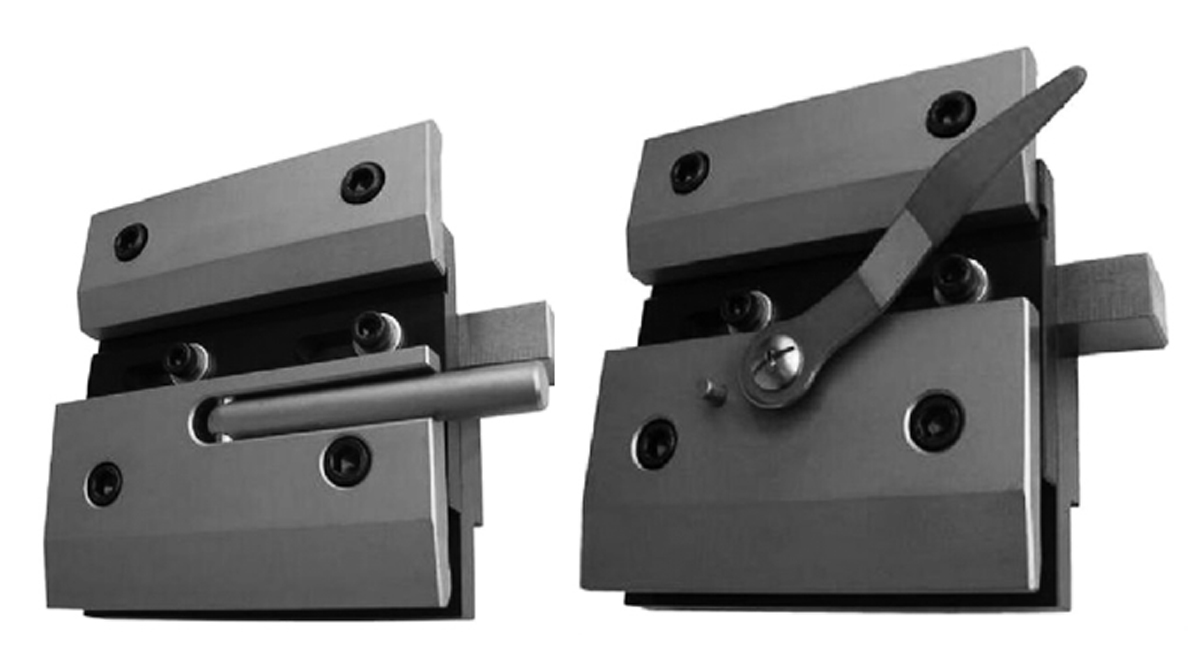

Figura 1 Mecanismo excéntrico de sujeción rápida Figura 2 Mecanismo de sujeción rápido roscado

Diseño del dispositivo de sujeción automática hidráulica

(1) Diseño del programa

Según las características del dispositivo de sujeción automática hidráulica del molde superior de la máquina de flexión, la situación de la fuerza y ​​el tamaño del molde superior de la máquina de flexión, este documento introduce dos soluciones.

Opción 1: sujete el molde utilizando la fuerza de expansión generada por inyección de aceite comprimido en la manguera de compresión. Se proporcionan bloqueos de seguridad en ambos extremos del dispositivo de sujeción. Cuando el molde superior está sujetado, el pasador de seguridad en el bloqueo de seguridad se inserta en el orificio del pasador del molde, cuando la presión interna de la manguera desaparece, puede proteger efectivamente la seguridad del operador y el moho. El dispositivo de sujeción automática hidráulica es adecuado para moldes de formación a gran escala, como moldes de arco circular para presionar puertas y ventanas en la industria automotriz.

Opción 2: La fuerza de expansión generada por la manguera de compresión también se usa para exprimir el molde. Además, el dispositivo de sujeción automática hidráulica también incluye un mecanismo de compensación de deflexión de perforación y un mecanismo de bloqueo de seguridad. Al ajustar la cuña superior en el mecanismo de compensación de deflexión para exprimir el pasador del eyector, el pasador del eyector aprieta el molde, logrando así la compensación con el propósito de la desviación; El pasador de seguridad en la estructura de bloqueo de seguridad puede proteger efectivamente la seguridad del operador y el golpe. El dispositivo de sujeción automática hidráulica es adecuado para moldes estándar ordinarios, y los moldes se pueden segmentar.

(2) Diseño estructural

Según la idea de diseño del esquema uno, se puede obtener el dispositivo de sujeción automático hidráulico del golpe como se muestra en las Figuras 3 y 4. El dispositivo de sujeción automática hidráulica de moho superior incluye un mecanismo de sujeción y un mecanismo de bloqueo de seguridad. El mecanismo de sujeción incluye una base de moho superior, un tornillo de rebote, una placa superior, un resorte, una placa de cubierta, una manguera, una manguera de seguidor, una junta de transición y un tapón. La base del golpe se fija en la parte inferior del control deslizante a través de varios tornillos. La base de perforación está mecanizada verticalmente con una ranura para colocar el vástago de golpe, y varios agujeros de contrapol unidos de lado a lado están mecanizados en un lado. Los tornillos avisantes para extruir el molde y para reiniciar los tornillos de resorte se colocan en el resorte de la anticipación. Se fija una placa de cubierta en el costado de la base del molde superior, y se abre una ranura a través de la placa de cubierta, y se instalan una placa superior y un tubo de goma en la ranura, y la placa superior está entre el tornillo de rebote y el tubo de goma. En el estado no laboral, la manguera está en un estado comprimido. Como se muestra en la Figura 4, hay mecanismos de bloqueo de seguridad en ambos lados del dispositivo de sujeción. El mecanismo incluye cilindros, pasadores de seguridad, etc. La base del golpe y los lados superiores e inferiores del golpe de la máquina de flexión están provistas de orificios de pasadores. Después de sujetar el golpe, el cilindro empuja el pasador de seguridad a través del orificio del pasador del asiento para insertar en el orificio del pasador para asegurarse de que la presión interna de la manguera desaparezca repentinamente. El molde superior de la máquina de flexión aún se puede colgar en el surco de la base del molde superior para garantizar la seguridad del operador y el molde.

PRESIONA EL FRENO

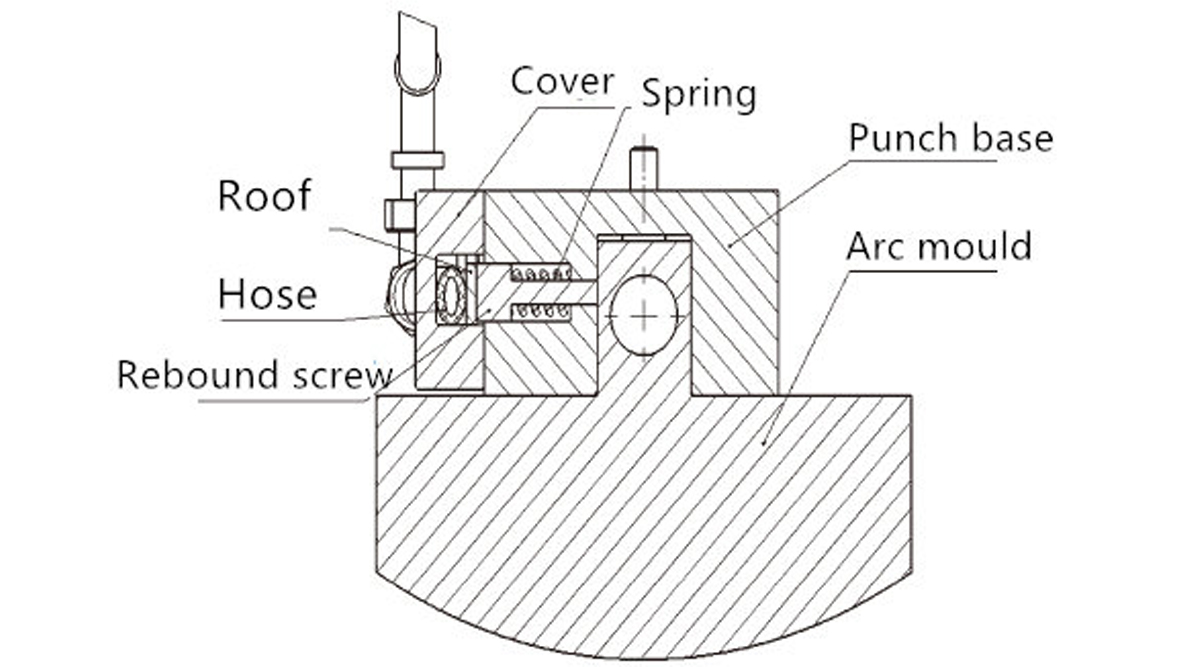

Figura 3 Esquema 1 Mecanismo de sujeción automático hidráulico de punzon

PRESIONA EL FRENO

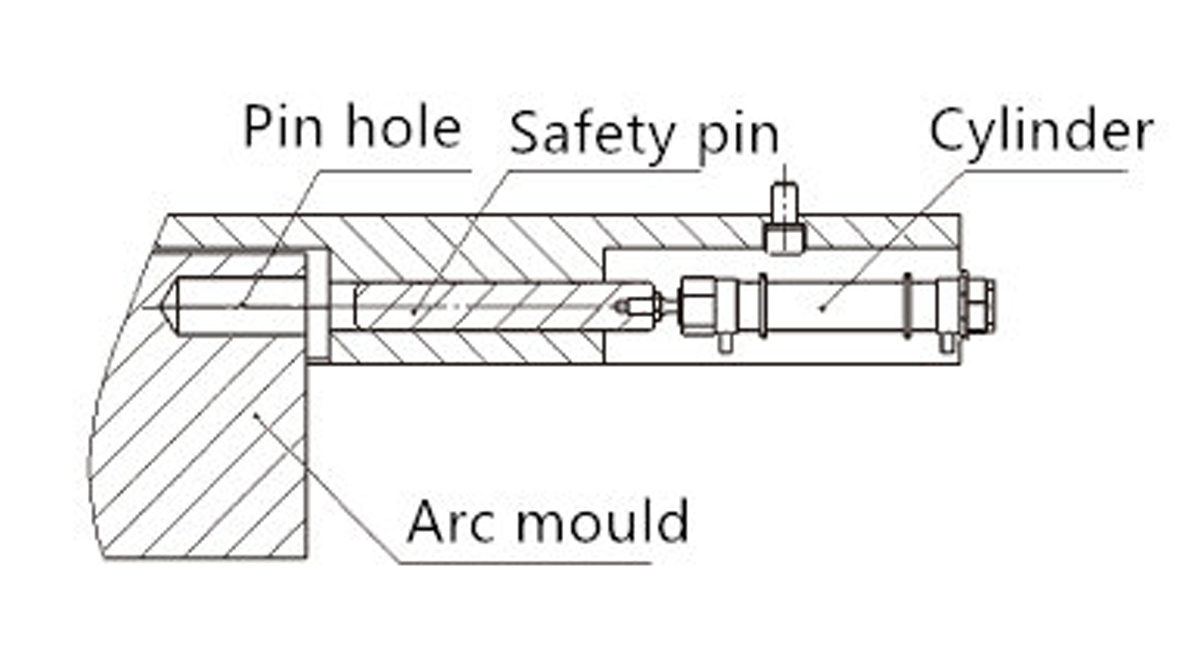

Figura 4 Mecanismo de bloqueo de seguridad

Según la idea de diseño del esquema dos, se puede obtener el segundo tipo de dispositivo de sujeción automático hidráulico de moho superior, y sus diagramas esquemáticos estructurales se muestran en las Figuras 5, 6 y 7. Se puede ver a partir del diagrama esquemático que el diagrama superior El dispositivo de sujeción automática hidráulica de moho incluye un mecanismo de sujeción, un mecanismo de compensación de deflexión y un mecanismo de bloqueo de seguridad. El mecanismo de sujeción incluye una base de perforación, una placa de cubierta, una placa superior, un tornillo de rebote, un primer resorte, una manguera, una manguera de seguimiento, una junta de transición y un tapón. La base de golpe se fija en la parte inferior del control deslizante por tornillos. La parte inferior de la base del golpe está provista de una ranura horizontal, y se proporciona un primer orificio anticuado en el costado. El primer orificio anticuado está provisto de un primer collar de resorte en la superficie del tornillo de rebote. El tornillo de rebote pasa a través del primer orificio de la anticipación y entra en contacto con el mango de la máquina de flexión. Se proporciona una placa de cubierta en la base de perforación y se proporciona una ranura de penetración horizontal en la placa de cubierta. Se proporciona una manguera de goma dentro del surco de penetración horizontal. Un extremo de la manguera está bloqueado con un enchufe, y el otro extremo está conectado con una junta de transición y una manguera de seguidor. Se instala una placa superior entre la manguera y el tornillo de rebote. En el estado inicial, la manguera está en un estado aplanado bajo la acción de la primera precarga de primavera.

PRESIONA EL FRENO

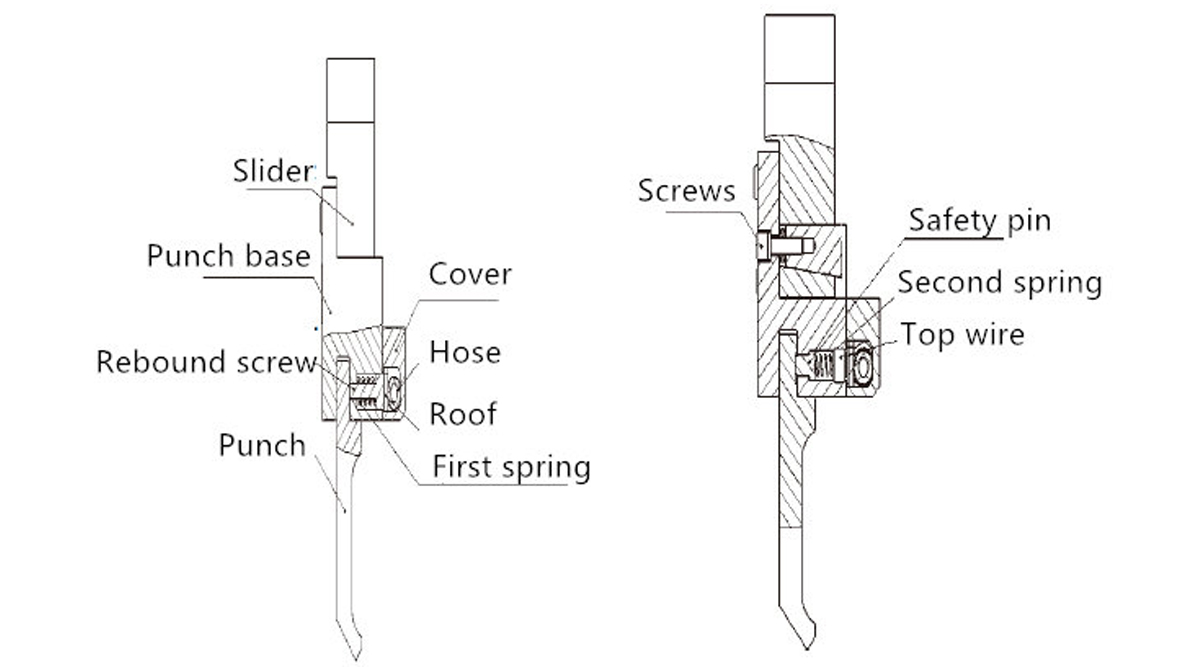

Figura 5 Esquema 2 Mecanismo de sujeción automática hidráulica de perforación

Figura 6 Mecanismo de bloqueo de seguridad

PRESIONA EL FRENO

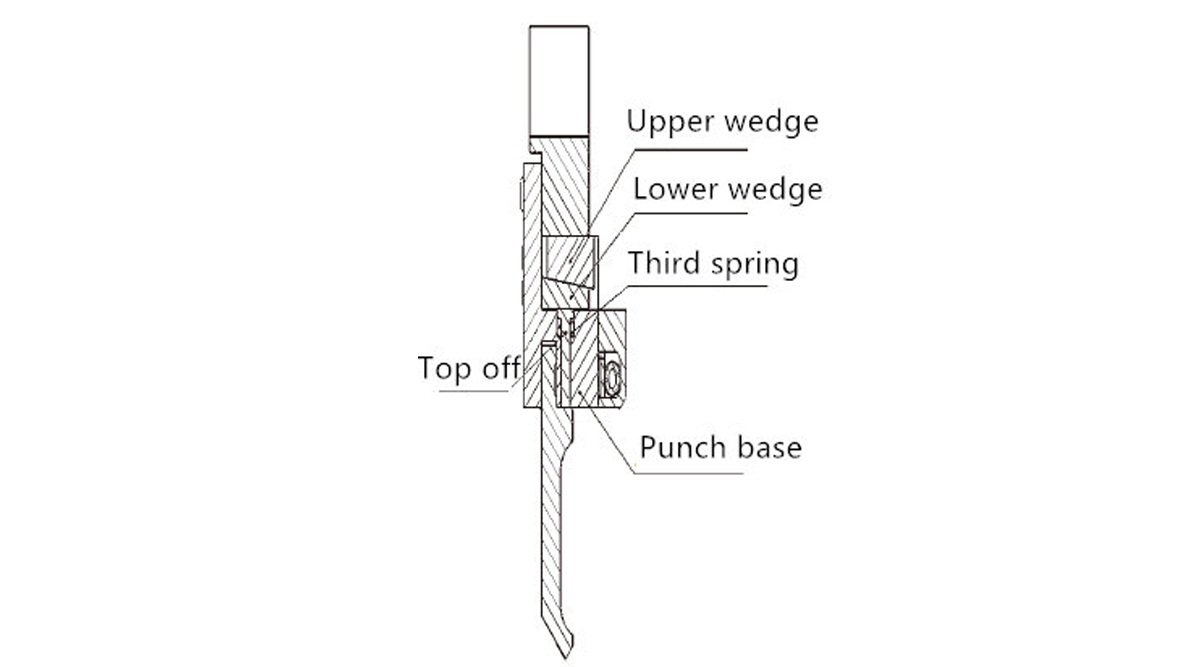

Figura 7 Mecanismo de compensación de deflexión de golpe

Como se muestra en la Fig. 6, el dispositivo también incluye un mecanismo de bloqueo de seguridad, que incluye un pasador de seguridad, un cable superior y un segundo resorte. Se abre una pluralidad de los segundos agujeros de contraunk en el costado de la base de golpes, un extremo del segundo agujero de contraunk penetra en la ranura horizontal a través de la ranura, y el otro extremo tiene un hilo. El pasador de seguridad está en contacto con la ranura del golpe de la máquina de flexión a través del segundo orificio de la anticipación, y la pretensión del segundo resorte se puede ajustar girando el cable superior, ajustando así la fuerza de exprimción del pasador de seguridad y el golpe De la máquina de flexión para garantizar el mecanismo de sujeción cuando se detiene el trabajo, el molde superior aún se puede colgar en el asiento del molde superior para garantizar la seguridad del operador y el molde. Como se muestra en la Fig. 7, el dispositivo también incluye un mecanismo de compensación de deflexión de perforación. El mecanismo de compensación de deflexión de perforación incluye una serie de cuñas superiores, cuñas inferiores, pasadores de eyectores, juegos de resorte de disco y terceros resortes. La parte superior de la base de golpes está provista de una pluralidad de surcos, y cada surco está provisto de dos terceros agujeros de contraunk, y un extremo del tercer agujero de contraunk penetra a través de la parte inferior del asiento del molde superior. El bloque de cuña superior y el bloque de cuña inferior están ajustados e instalados en el surco de la base del molde superior. Los bloques de cuña superior e inferior están conectados a la base del molde superior por tornillos. Se instala un conjunto de resorte de disco entre el bloque de cuña superior y la base del molde superior. Un tercer resorte de manga en la superficie del pasador del eyector se instala en el tercer orificio del contrarrbo, y el pasador del eyector pasa a través del tercer orificio del contrarroto y contacta el golpe de la máquina de flexión.

(3) Características técnicas

① El dispositivo de sujeción automático hidráulico del golpe diseñado en este papel es más importante que el dispositivo de sujeción mecánico. No solo se puede automatizar, sino que la operación es más simple, y el molde se puede insertar directamente en el surco del titular de la punzada;

② El dispositivo de sujeción en este artículo adopta la sujeción hidráulica, la fuerza de sujeción se puede ajustar con precisión, la fuerza de sujeción se distribuye uniformemente y la confiabilidad aumenta;

③ Este dispositivo de sujeción está equipado con un mecanismo de seguridad, que puede proteger efectivamente la seguridad del operador y el moho;

④ El dispositivo de sujeción en este artículo adopta la expansión y la extrusión de tubos de caucho, que tiene estructura simple, buena economía y practicidad;

⑤ El dispositivo de sujeción en el esquema 2 está equipado con un mecanismo de compensación de deflexión, que puede mejorar efectivamente la precisión de flexión;

⑥ El golpe de la máquina de flexión en el esquema dos se puede segmentar y se puede ensamblar con un golpe diferente de la máquina de flexión.


Conclusión

Con el rápido desarrollo de la industria manufacturera y la mejora rápida del grado de automatización, los requisitos para la eficiencia del cambio de troquel de la máquina de flexión son cada vez más altos. Por lo tanto, el desarrollo exitoso del dispositivo de sujeción rápida para el golpe de la máquina de flexión es de gran importancia. A través del estudio de esta tecnología, no solo mejora el avance tecnológico y la eficiencia del cambio de muerte en este campo, sino que también mejora la precisión de flexión. El uso racional de esta tecnología mejorará aún más la competitividad del mercado de las empresas y obtendrá ricos beneficios económicos.
