Diseño del sistema de conducto de ventilación

Definición:El aire fresco que cumple con el estándar higiénico entregado en los lugares exigentes de interior, y el sucio y gases nocivos emitidos desde las áreas al aire libre o el equipo se descargan directamente al aire libre o purificado yprocesados ​​y enviados a la línea de conducto al aire libre.

Clasificación:ventilación y de eliminación de polvo tuberías, tuberías de aire acondicionado, etc.

Función:La entrada de ventilación de aire, el equipo de calor de aire, la humedad y el tratamiento de purificación, la salida de suministro de aire, los componentes y el ventilador están conectados al conjunto para que pueda funcionar con eficacia.

Diseño de contenidos:Disposición de los conductos y componentes: Determinación del diámetro de la tubería: El cálculo de la pérdida de energía cuando el gas fluye en la tubería de: selección de soplador y potencia del motor.

Objetivo de diseño:Bajo la premisa de cumplir con los requisitos de diseño del proceso y asegurar el efecto de su uso, el flujo de aire se organiza razonable, por lo que la inversión inicial y los costos de mantenimiento operación diaria del sistema son óptimas.

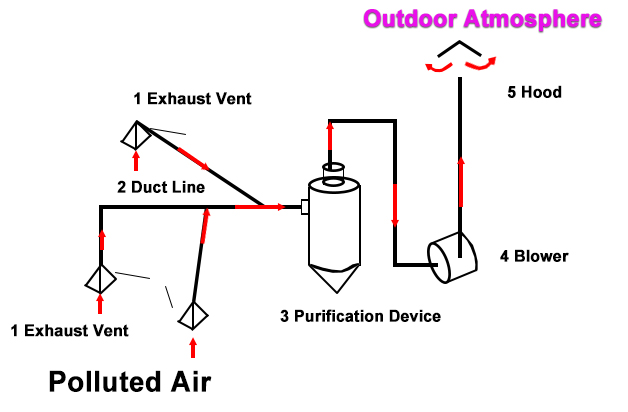

Tubo de la ventilación de eliminación de polvo

Como se muestra en la figura, bajo la acción del ventilador 4, la campana de extracción (o salida de aire) 1 aspira el aire contaminado cubierta, y se envía al dispositivo de purificación 3 a través de la tubería 2, y después de la purificación para llegar a la prescritanorma de descarga, descarga a través del hood5. Ir a la atmósfera exterior.

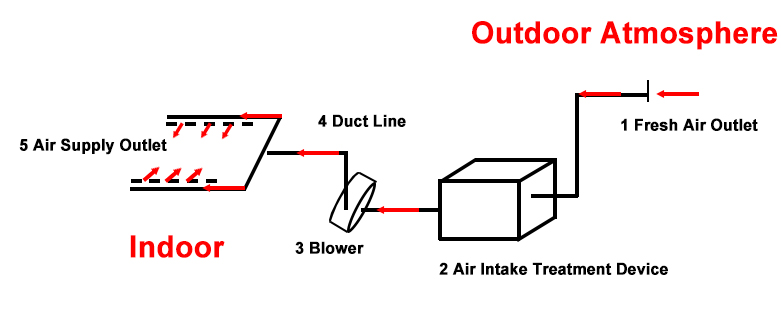

sistema de suministro de aire acondicionado de aire

Como se muestra en la figura, bajo la acción del ventilador 3, el aire exterior entra en la salida de aire fresco 1, y después de ser procesada por el dispositivo de tratamiento de entrada de aire 2 para llegar a la norma sanitaria o el requisito de proceso, el conductolínea 4 se transporta y distribuye a cada salida de suministro de aire 5, de salida de aire para el interior.
