Dispositivo de sujeción rápida para al menos una herramienta de una herramienta de máquina

Número Navegar:20     Autor:Editor del Sitio     publicar Tiempo: 2018-07-06      Origen:motorizado Su mensaje

  Abstracto

  La presente invención se refiere a un dispositivo de sujeción rápido para al menos una herramienta de una máquina herramienta, en particular para al menos un punzón de doblado o rebordeado de una prensa de doblado o ribeteado, que comprende un miembro de sujeción y una sujeción y seguridadmedios para la herramienta, estando provisto dicho miembro de sujeción de una tira de enganche que está pretensada para su acoplamiento con un contracorriente en el vástago de la herramienta y que está adaptada para ser accionada por un miembro operativo central en una direcciónopuesto a su pretensión.

  Imágenes (3)

Dispositivo de sujeción rápida para al menos una herramienta de una máquina herramienta (2)



Dispositivo de sujeción rápida para al menos una herramienta de una máquina herramienta (1)

Dispositivo de sujeción rápida para al menos una herramienta de una máquina herramienta (3)

  Descripción

ESPECIFICACIÓN

  1. Declaración de la invención

  La presente invención se refiere a un dispositivo de sujeción rápida para al menos una herramienta de una máquina herramienta, en particular para al menos un punzón de doblado o rebordeado de una prensa de doblado o ribeteado, que comprende un miembro de sujeción como una parte móvil de unportaherramientas para enganche con un vástago de herramienta, estando provisto dicho miembro de sujeción de un medio de seguridad y retención para insertar o retirar la herramienta en una dirección esencialmente vertical con respecto al portaherramientas.

  2. Breve descripción de la técnica anterior

  Las operaciones de cambio de herramienta llevadas a cabo en el caso de máquinas herramienta para trabajar metales, tales como prensas de doblado o plegado, frecuentemente conllevan ciertas dificultades, ya que una pluralidad de herramientas, en particular punzones plegados o doblados, posiblementeestar en un solo portaherramientas y dado que las herramientas a menudo tienen un peso considerable. En la mayoría de los casos, el portaherramientas está provisto de un perfil que tiene proyecciones horizontales que se acoplan contraproyecciones complementarias en el mango de la herramienta; estatiene el efecto de que tales herramientas pueden insertarse en el portaherramientas como una herramienta superior solo desde el lateral, es decir, en la dirección de una línea de trabajo, como una línea de doblado o bordeado. Esto requiere de una manera desventajosa no solomanipulaciones comparativamente difíciles pero también una cantidad adecuada de espacio lateral adyacente a la herramienta superior de la máquina.

  Para mejorar tales dispositivos de sujeción, por lo tanto, es sabido sujetar un punzón de doblado o rebordeado en un portaherramientas de la herramienta superior solo por presión de sujeción lateral y proporcionar al elemento de sujeción al mismo tiempo una seguridad y retenciónmedios pretensados ​​elásticamente para el acoplamiento con elementos de forma complementaria en el vástago de la herramienta, de modo que, incluso si se libera la fuerza de sujeción, se evitará que la herramienta se caiga del portaherramientas y pueda, enAdemás, también debe insertarse en el portaherramientas de la herramienta superior desde abajo contra la pretensión de los medios de seguridad y retención (DE-A-31 36 450).

  Sin embargo, el dispositivo mencionado anteriormente es comparativamente complicado y necesita una placa de sujeción pivotable por separado en el dispositivo de sujeción, estando dicha placa de sujeción provista adicionalmente para fijar los medios de seguridad y retención a unaposición fuera del compromiso.

  BREVE DESCRIPCIÓN DEL DIBUJO

  A continuación, la presente invención se explicará en detalle sobre la base de una realización y los dibujos asociados, en los que:

  Línea 4--4 de la FIG. 1 muestra una vista en sección de un portaherramientas provisto de un dispositivo de sujeción rápida y que constituye parte de una prensa de doblado o biselado (sin herramienta);

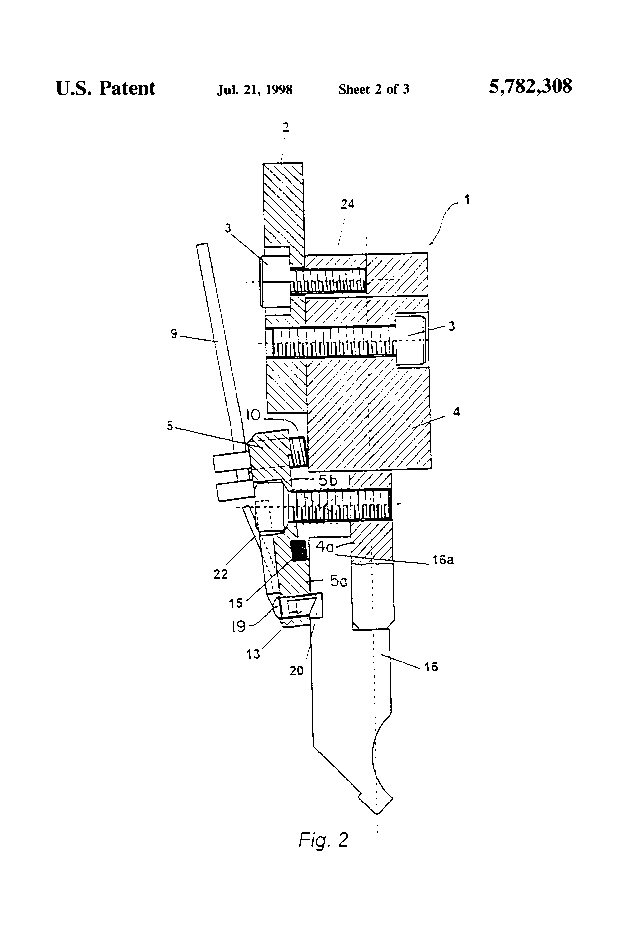

  HIGO. 2 muestra el portaherramientas de acuerdo con la FIG. 1 que tiene un punzón de doblado insertado en su interior, estando fijado dicho punzón de flexión en el portaherramientas por medio del dispositivo de sujeción rápida;

  HIGO. 3 muestra una vista superior de una placa de sujeción del dispositivo de sujeción rápida según la fig. 1 y 2;

  HIGO. 4 muestra una vista en sección tomada a lo largo de la línea 4-4 de la FIG. 3.

 DESCRIPCIÓN DETALLADA

  A continuación, se explicará una realización de un dispositivo de sujeción rápida, estando provisto dicho dispositivo de sujeción rápida para sujetar un punzón de doblado como herramienta superior de una prensa de doblado.

  Mientras que las Figs. 1 y 2 explican el dispositivo de sujeción rápida sin y con el punzón de inserción insertado (sujetado), FIGS. 3 y 4 se refieren al miembro de sujeción real, a saber. una placa de sujeción.

  El portaherramientas 1 se recibe en la parte superior de una prensa de doblado de una manera que no se muestra en detalle en la presente conexión; esto se muestra aproximadamente mediante una pieza de fijación 2, que ha asegurado al portaherramientas 1 por medio detornillos 3, en dichas Figs. 1 y 2.

  El portaherramientas 1 consiste en un miembro de sujeción de herramienta estacionario 4 que tiene una superficie de sujeción (4a) y de un miembro de sujeción de herramienta móvil construido como un dispositivo de sujeción rápida, estando dicho miembro de sujeción de herramienta móvil definido aquí por unaplaca de sujeción 5, que está construida como una garra de sujeción y que está montada de forma pivotante en el miembro de sujeción de herramienta estacionario 4 mediante un par de tornillos de bloqueo 6, como se muestra claramente en la FIG. 2 para la condición sujeta.

  Para este fin, el cabezal 7 del tornillo de bloqueo respectivo 6 define un cojinete de pivote en combinación con un rebaje de cojinete 8 de la placa de sujeción 5, y, en consecuencia, dicho cabezal se recibe en dicho rebaje de cojinete 8 con una cierta holgura.cantidad de juego. En un lado del eje de pivote de la placa de sujeción, que está definido por los tornillos de bloqueo 6, una palanca de sujeción rápida 9 está en acoplamiento roscado con una segunda porción (5b) de la placa de sujeción 5, dicha palanca de sujeción rápida 9descansando sobre el elemento de sujeción de herramienta estacionario 4 a través de un miembro roscado 10 y aplicando la fuerza de sujeción en conexión con los tornillos de bloqueo 6 como tope.

El elemento de sujeción situado en una primera porción (5a) de la placa de sujeción 5 consiste preferiblemente en una superficie de sujeción inclinada 11 delimitada en un lado de la misma por un rebaje 12 en el que se acomoda una tira de aplicación pretensada 13de manera que se proyecta desde dicho rebaje 12 y está adaptado para deslizarse en el mismo, y en el otro lado de la misma mediante una parte escalonada 14 utilizada para sostener y acomodar una tira elástica de material 15, que es particularmente adecuada paratransmitir la presión de sujeción a una pluralidad de punzones de doblado 16, que pueden sujetarse conjuntamente mediante dicha placa de sujeción 5 y las dimensiones del vástago de la herramienta pueden diferir, de modo que se aplique uniformemente a la misma.

  Como se muestra más precisamente también en conexión con las FIGS. 3 y 4, la tira de acoplamiento 13, provista de un bisel de inserción 17, FIG. 1 para facilitar la inserción del punzón de flexión 16 desde abajo en el portaherramientas 1, espretensado por una pluralidad de ballestas 18 en la dirección de enganche, se utilizan una pluralidad de tornillos de bloqueo 19 para sujetar la tira de acoplamiento 13, dichos tornillos de bloqueo se usan simultáneamente para sujetar al individuopretensar los muelles 18 entre una base de ranura del rebaje 12 y la tira de acoplamiento 13 (véase la figura 4).

  La tira de acoplamiento 13 está conectada adicionalmente a través de un tornillo 21 a una palanca de inclinación operacional en ángulo 22 en el centro de la misma, estando recibida dicha palanca de inclinación operativa 22 en un rebaje superior de la placa de sujeción 5, de modo que cuandodicha palanca de inclinación operativa 22 es empujada con una mano, la tira de aplicación 13 será devuelta al interior del rebaje 12 contra la fuerza ejercida por los resortes de lámina 18 de modo que, cuando la palanca de sujeción rápida 9 ha sido liberada, laEl punzón de doblado 16 sujeto se desenganchará del portaherramientas 1, después de lo cual se puede retirar de dicho portaherramientas 1 verticalmente hacia abajo.

  Cuando la placa de sujeción 5 se ha liberado y la tira de acoplamiento 13 se ha accionado (retirado), la presión residual (para liberar la placa de sujeción 5, la formación de un espacio de unos 1/100 mm con respecto al vástago de la herramienta será suficiente)puede ser suficiente para sostener herramientas estrechas. Esto permite al operador elegir entre una pluralidad de herramientas, que pueden sujetarse en común por la placa de sujeción 5, la deseada y retirarla.

  Para acoplar la tira de aplicación 13, el vástago de herramienta 16a del punzón de flexión 16 está provisto de una ranura de aplicación 20 adecuada.

  Tomando como base la condición de acuerdo con la FIG. 1, el punzón de flexión puede, por lo tanto, ser recibido en primer lugar de forma suelta pero no soltable en el portaherramientas 1, de modo que la tira de enganche 13 se enclava de manera segura con la ranura de recepción 20 del mango de herramienta16a de dicho punzón de doblado 16, y luego puede sujetarse a través de la palanca de sujeción rápida 9 por medio de la placa de sujeción 5. Cuando el punzón de doblado 16 se intercambia, la palanca de sujeción rápida 9 se libera nuevamente un cuarto de vuelta,con lo cual el punzón de doblado 16 todavía se sostendrá sin apretar en el portaherramientas 1 por medio de la tira de aplicación 13. La retirada del punzón de doblado 16 no será posible hasta que la palanca de inclinación operacional 22 haya sido empujada una vez más. UNseguridad muy simple significa evitar que el punzón de flexión 16 se suelte involuntariamente desde el portaherramientas después de la liberación del dispositivo de sujeción (definido por la placa de sujeción 5 y su movimiento de pivote provocó la palanca de sujeción 9)se proporciona de esta manera, dicho medio de seguridad facilita las operaciones de cambio de herramienta, especialmente en el caso de prensas de doblado o biselado, en una extensión esencial.

  A través de un medio de ajuste que comprende un tornillo 3 y un orificio alargado 24 en la parte superior del elemento de sujeción de herramienta estacionario 4, también se puede ajustar la posición lateral de todo el medio de sujeción de herramienta superior.

  El dispositivo de sujeción rápida también es particularmente ventajoso en vista del hecho de que puede usarse en conexión con herramientas estándar normales, de modo que también es posible adaptar máquinas que ya están en funcionamiento con ladispositivo de sujeción, es decir, esencialmente con la placa de sujeción 5.

  Reclamaciones (6)

  Reclamamos:

  1. Un dispositivo de sujeción rápida para asegurar una máquina herramienta a un portaherramientas, que comprende:

  (a) un portaherramientas (4) que tiene una superficie de sujeción (4a);

  (b) una placa de sujeción (5) conectada con dicho portaherramientas para el movimiento pivotante alrededor de un eje paralelo con, opuesto, y espaciado de dicha superficie de sujeción, siendo pivotable dicha placa de sujeción entre una posición liberada para recibir la herramientageneralmente paralelo y espaciado de dicha superficie de sujeción, y una posición de sujeción inclinada en la que las porciones primera (5a) y segunda (5b) de dicho miembro de sujeción están adyacentes y separadas de dicha superficie de sujeción, respectivamente;

  (c) medios de liberación rápida (9, 10) para pivotar dicha placa de sujeción entre dichas posiciones liberada y de sujeción, respectivamente, por lo que cuando dicha placa de sujeción está en dicha posición liberada y se inserta una herramienta de máquina entre dichaplaca de sujeción y dicha superficie de sujeción, dicho medio de liberación rápida es operable para pivotar dicho miembro de sujeción hacia dicha posición de sujeción, para sujetar de esta manera la herramienta a dicha superficie de sujeción; y

  (d) medios de sujeción de seguridad (13, 17) para retener la máquina herramienta en un espacio entre dicho miembro de sujeción y dicha superficie de sujeción cuando dicho elemento de sujeción pivota mediante dichos medios de liberación rápida hacia dicha posición liberada, dichomedios de sujeción de seguridad que incluyen:

(1) un miembro de retención (13) montado para moverse en un rebaje correspondiente (12) contenido en la cara de dicha primera parte de la placa de sujeción para el movimiento entre posiciones extendida y retraída con respecto a dicha placa de sujeción;

  (2) medios elásticos (18) que presionan normalmente dicho miembro de retención hacia dicha posición extendida, por lo tanto para hacer que el miembro de retención se extienda con una ranura correspondiente (20) contenida dentro de la máquina herramienta; y

  (3) medios de palanca de liberación de seguridad (22) para desplazar dicho miembro de retención hacia dicha posición retraída, con lo que libera dicha máquina herramienta para su retirada de dicho espacio.

   2. Un dispositivo de sujeción rápida como se define en la reivindicación 1, en el que dicha placa de sujeción está conectada de forma pivotante con dicho portaherramientas mediante un cojinete de pivote (7).

  3. Un dispositivo de sujeción rápida como se define en la reivindicación 2, donde dicho cojinete de pivote (7) comprende dos tornillos de bloqueo (6), dichos tornillos pasan a través de rebajos correspondientes (8) contenidos en dicha placa de sujeción entre dicho primer y segundoporciones y en lados opuestos de dichos medios de palanca de liberación de seguridad.

  4. Un dispositivo de sujeción rápida como se define en la reivindicación 2, donde dicha placa de sujeción (5) comprende además un miembro elástico (15) montado en un rebajo correspondiente contenido en la cara de dicha placa de sujeción entre dicho miembro de retención (13)y dicho cojinete de pivote (7), para transmitir de este modo la presión de sujeción a máquinas herramientas que tienen mangos de diferentes dimensiones.

  5. Un dispositivo de sujeción rápida como se define en la reivindicación 4, en el que dicho miembro elástico (15) está formado de un material elastomérico.

  6. Un dispositivo de sujeción rápida como se define en la reivindicación 1, donde un extremo de dicho miembro de retención (13) se extiende desde dicho rebaje e incluye un bisel de inserción (17) para facilitar la inserción de dicho miembro de retención en la máquina herramientaranura.
