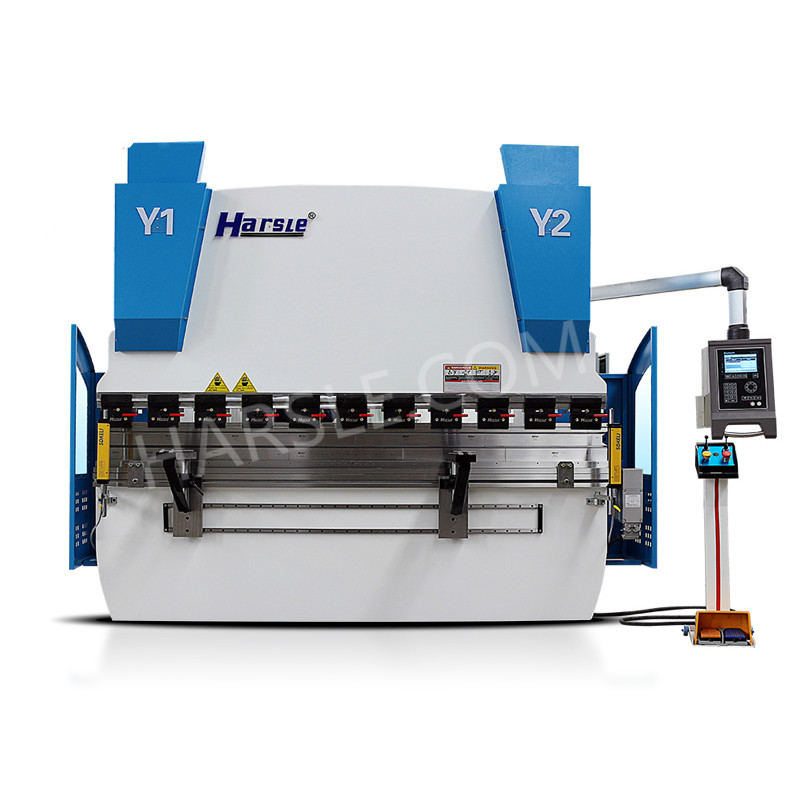

WE67K-63T/2500 Hidráulico presiona el freno máquina.La máquina dobladora es una máquina que puede doblar placas delgadas.Su estructura incluye principalmente un soporte, una mesa de trabajo y una placa de sujeción.La mesa de trabajo se coloca en el soporte.La mesa de trabajo está compuesta por una base y un plato de presión.La base se compone de un armazón de asiento, un serpentín y una placa de cubierta, el serpentín se coloca en un rebaje del armazón de asiento y la parte superior del rebaje se cubre con una placa de cubierta.Cuando está en uso, la bobina es energizada por el cable, y después de que se energiza la electricidad, se genera una fuerza gravitacional en la placa de presión, para realizar la sujeción de la placa delgada entre la placa de presión y la base.Debido al uso de la fuerza de sujeción electromagnética, la placa de presión se puede adaptar a varios requisitos de la pieza de trabajo, y la pieza de trabajo con paredes laterales se puede procesar, y la operación también es muy simple.
Introducción de la máquina dobladora CNC
La máquina dobladora debe usar el molde equipado (molde general o especial) para doblar la lámina de metal en frío en piezas de trabajo con varias formas geométricas de sección transversal.La máquina dobladora generalmente adopta un sistema CNC especial para la máquina dobladora.Las coordenadas de la máquina dobladora El eje se ha desarrollado desde un solo eje hasta 12 ejes, y el sistema CNC puede realizar automáticamente el control de profundidad deslizante, el ajuste de inclinación izquierdo y derecho del control deslizante, el ajuste delantero y trasero del tope trasero , el ajuste izquierdo y derecho, el ajuste del tonelaje de presión y el control deslizante que se acerca al ajuste de la velocidad de trabajo, etc.La máquina dobladora puede realizar fácilmente las acciones del control deslizante hacia abajo, trotar, continuar, mantener la presión, regresar y detenerse en el medio, y completar la flexión de múltiples codos con el mismo ángulo o ángulos diferentes al mismo tiempo.
No. | Artículo | Unidad | 63T/2500 |
1 | Fuerza de flexión | kN | 630 |
2 | Longitud de flexión | milímetro | 2500 |
3 | Distancia de las columnas | milímetro | 2000 |
4 | La profundidad de la garganta | milímetro | 350 |
5 | Carrera del cilindro (Y1, Y2) | milímetro | 170 |
6 | Altura de carga del troquel (luz del día) | milímetro | 380 |
7 | Velocidad descendente del eje Y | mm/s | 180 |
8 | Velocidad de retorno del eje Y | mm/s | 120 |
9 | Velocidad de redacción del eje Y | mm/s | 4~15 (ajustable) |
10 | Precisión del eje Y | milímetro | ±0.01 |
11 | Linealidad de la pieza de trabajo | milímetro | 0,3/metro |
12 | Distancia máxima del tope trasero | milímetro | 500 |
13 | Velocidad del eje X y del eje R | mm/s | 400 |
14 | Precisión del eje X y del eje R | milímetro | ±0.01 |
15 | Brazos deslizantes delanteros | piezas | 2 |
16 | Precisión del ángulo de flexión | (') | ≤±18 |
17 | Tope de dedo de tope trasero | piezas | 4 |
18 | Motor principal | kilovatios | 5.5 |
19 | Dimensión | Longitud (mm) | 2600 |
Ancho (mm) | 1450 | ||
Altura (mm) | 2200 | ||
20 | Peso | kg | 6500 |
DA-52S ● Programación rápida de una página ● Navegación con teclas de acceso rápido ● TFT de 7 colores de pantalla ancha ●Hasta 4 ejes (Y1, Y2 y 2 ejes auxiliares) ●Control de coronación ●Biblioteca de herramientas/materiales/productos ●USB, interfaz de penpheral ● Algoritmos avanzados de control del eje Y para válvulas de circuito cerrado y de circuito abierto ●Controlador basado en panel con carcasa opcional |
