EQUIPOS DE CORTE

En el corte sin arranque de viruta, los materiales se cortan con tijeras de mano, cizallas de palanca y cizallas mecánicas como la que se trata de automatizar, alicates, cortadoras de tubos, prensas-cizallas, estampas, etc. Al corte también pertenece el troquelado que se efectúa con punzonadoras o troqueladoras.

La esencia del proceso de corte con cizallas, consiste en la separación de las partes del metal bajo la presión de un par de cuchillas cortantes. La chapa que se corta se coloca entre las cuchillas superior e inferior.

La cuchilla superior, al descender, aprieta al metal y lo corta.

La presión grande que experimentan las cuchillas durante el corte exige un ángulo grande de ataque β. Cuanto más duro sea el metal que se corta, tanto mayor será el ángulo de ataque de la cuchilla; para los metales blandos (cobre y otros) éste es igual a 65º, para los metales de dureza media 70 - 75º y para los metales duros es de 80 a 85º. Con fines de disminuir el rozamiento en el filo de las cuchillas, con el metal que se corta, a los filos se les da un pequeño ángulo de corte ( α=1.5−3º ) Fig.1.

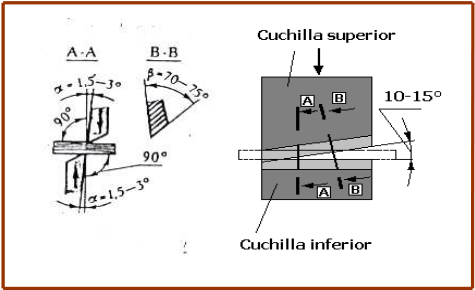

Fig. 1 Elementos de las cuchillas

Las cuchillas se fabrican de acero duro Y7, Y8, equivalencia a normas SAE/AISI y W.St.N° ANEXO 1 , las superficies laterales de los filos están templadas hasta HRC 52-58, están rectificadas y afiladas con agudeza.
