Estampado de piezas y método de formación

La formación de estiramiento es un proceso de estampado en el que se deja que la lámina plana se forme en una porción hueca abierta utilizando un método de procesamiento. El estiramiento es uno de los principales procesos de estampado y se ha utilizado ampliamente. El proceso de dibujo puede serSe utiliza para fabricar estampados de pared delgada de forma irregular, como cilíndrico, rectangular, trapezoidal, esférico, cónico y parabólico. Si se combina con otros procesos de estampado, se pueden producir piezas más complicadas.

El sistema de estampado de metal se utiliza para embutición profunda del producto, incluyendo embutición profunda, embutición profunda, embutición profunda inversa y embutición fina. La embutición profunda es el uso de un dispositivo de estampado que utiliza la presión del punzón parajale una parte o la totalidad de la placa plana dentro de la cavidad cóncava del molde para formar un recipiente con fondo. El procesamiento de las paredes laterales del contenedor paralelas a la dirección de dibujo es un proceso de dibujo simple, y el proceso de dibujodel contenedor cónico, el contenedor hemisférico y el contenedor parabólico también incluyen el proceso de desenrollado.

Método de re-estiramiento: para aumentar la profundidad del contenedor de moldeo, es necesario procesar un producto conformado que no se puede completar con un dibujo para aumentar la profundidad del contenedor de moldeo.

Método de estiramiento inverso: la pieza de trabajo estirada en el paso anterior se estira inversamente para que el interior de la pieza de trabajo se convierta en el lado exterior y su diámetro exterior se vuelva pequeño.

Método de estiramiento de adelgazamiento: el contenedor de formación se extruye en una cavidad cóncava ligeramente más pequeña que el diámetro exterior del contenedor mediante un punzón, de modo que el diámetro exterior del contenedor inferior es pequeño y el grosor de la paredes delgado, lo que elimina la desviación del grosor de la pared y hace que el contenedor El contenedor de superficie sea liso.

Cuando se usa un troquel de estampado de metal para estampado y dibujo de metal, generalmente hay lo siguiente:

Método de estiramiento de 1 panel

Todos los productos de panel son piezas planas de estampado con formas complejas de superficie. En el proceso de estirado, la deformación rugosa es complicada, y la propiedad de conformado no solo es conformado por estiramiento sino también estirado profundo y compuesto de expansiónformando

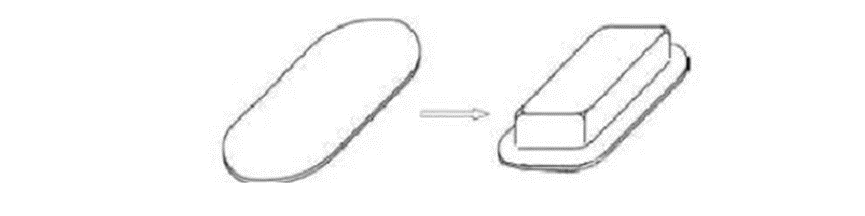

2 Método de estiramiento elíptico

La deformación de la pieza bruta en la brida es deformación por tracción, pero la cantidad de deformación y la velocidad de deformación varían correspondientemente a lo largo de la forma del contorno. Cuanto mayor es la curvatura, mayor es la cantidad de plásticodeformación del tocho; a la inversa, cuanto menor es la curvatura, menor es la deformación plástica del tocho

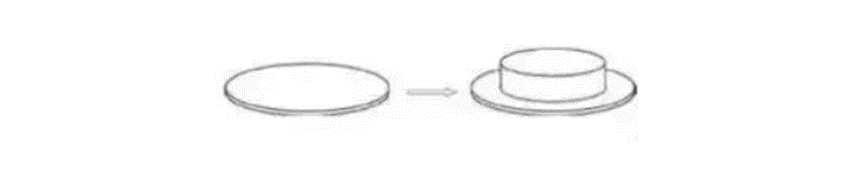

Método de estiramiento de 3 pasos

Vuelva a estirar el producto de dibujo inicial a la izquierda para formar la parte inferior de la escalera a la derecha. La parte más profunda se deforma al comienzo del dibujo, y la parte más clara se deforma en la etapa posterior del dibujo. El ladoLa pared de la parte escalonada puede causar deformación por esfuerzo cortante.

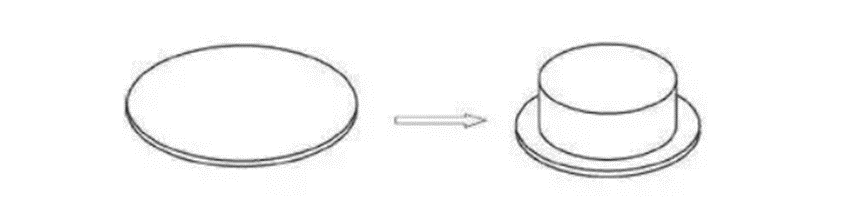

Método de estiramiento de 4 cilindros

La parte de estampación cilíndrica con bridas se estira, la brida y la parte inferior tienen una forma plana, las paredes laterales del cilindro son axisimétricas, la deformación se distribuye uniformemente en la misma circunferencia y la pieza en bruto en ella brida está sujeta a una deformación profunda por embutición.

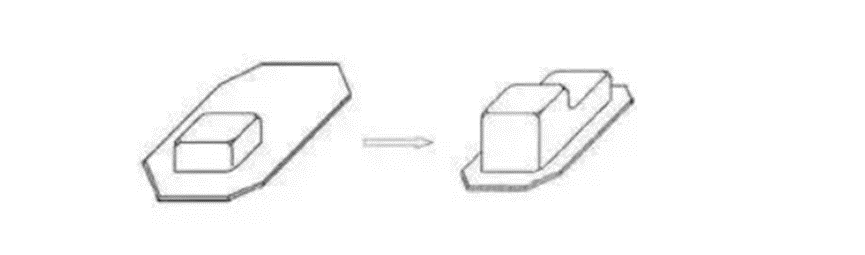

5 Dibujo rectangular:

Una parte rectangular baja formada por un dibujo de una sola vez. Al estirar, la resistencia a la tracción en la esquina redondeada de la zona de deformación de la brida es mayor que la resistencia a la tracción en el borde recto y el grado de deformación enLa esquina redondeada es mayor que la deformación en el borde recto.

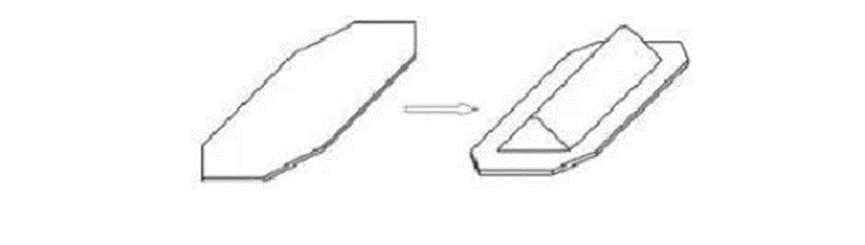

6 Dibujo de la colina:

Cuando la pared lateral de la parte de estampado es una superficie biselada, la pared lateral se suspende durante el proceso de estampado, y no se pega hasta que se completa la formación. Las características de deformación de diferentes partes de la pared lateral.durante la formación no son completamente iguales.

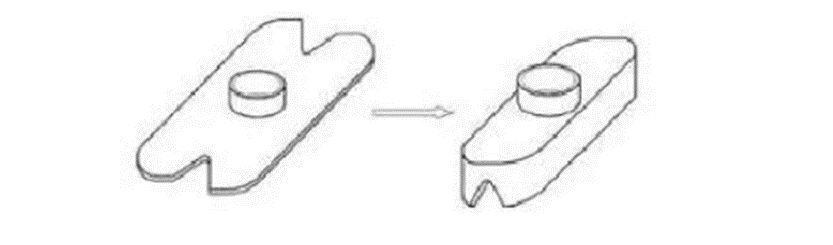

7 Dibujo de brida:

La parte de la brida del producto dibujado en el proceso anterior se procesa por retracción angular, que requiere que el material tenga buena plasticidad.
