Flexión resumen del proceso

La chapa de flexión se refiere al procesamiento de cambiar el ángulo de una lámina o panel, tal como plegado de una chapa en forma de V, forma de U, y similares. En general, hay dos métodos para chapa de flexión: un método se inclina molde, que se usa para estructuras de chapa con formas complejas, tamaño pequeño, y el procesamiento por lotes grande; el otro se inclina para máquinas, Una estructura de lámina metálica de flexión con una estructura de procesamiento relativamente grande o un pequeño rendimiento.

⒈ El fenómeno de interferencia cuando se muestra la flexión en la siguiente figura.

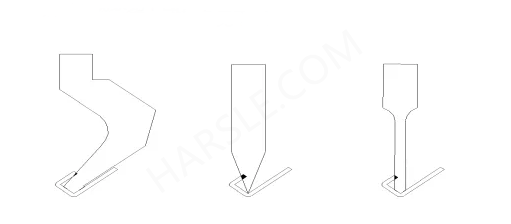

Para la segunda o más veces de flexión, la pieza de trabajo de doblado a menudo interfiere con la colisión de la herramienta. La parte negro es la interferencia como se muestra en la figura, la parte de interferencia no puede ser doblada o la deformación por flexión es causada por la interferencia de doblado.

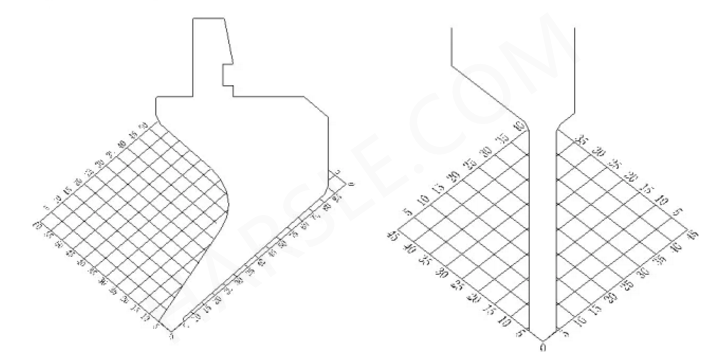

Hoja de metal interferencia flexión tiene que entender la forma y tamaño de la matriz de doblado. En el diseño estructural, prestar atención a evitar la matriz de doblado.

⒉ La distancia mínima entre el agujero y el agujero oblongo.

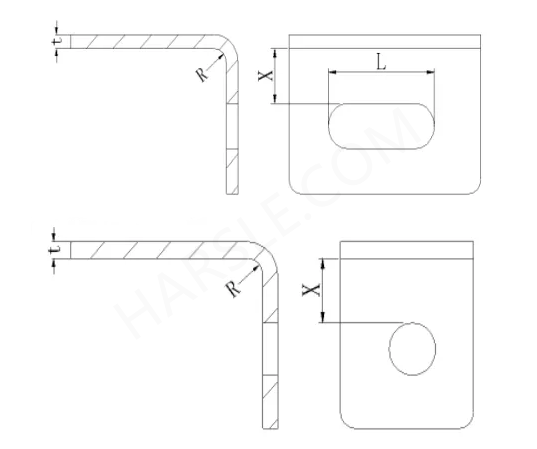

La distancia mínima desde el orificio redondo largo de la arista de flexión es x distancia es el doble del espesor.

Cuando el agujero se encuentra en la zona de deformación por flexión, la forma del corte tomado se muestra en la figura siguiente.

⒊ altura de borde recto con lados biselados

La altura mínima de la banda cuando la banda doblada se dobla con una esquina biselada es H = (3 ~ 5) t> 3 mm.

⒋ corte proceso localmente curvada

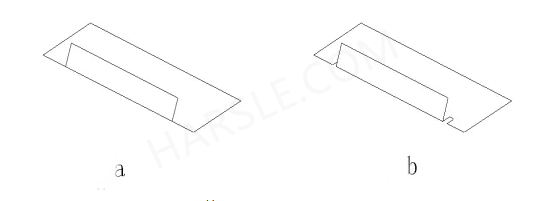

Crack-eliminación de ranura o de hendidura, para que una parte de un borde, para ser doblada a la rotura evitar y distorsión, se deben abrir la grieta o ranura, especialmente para la flexión de la esquina interior de menos de 60 grados, la necesidad de abrir el grieta o la ranura, la anchura de la ranura es generalmente mayor que el espesor de la placa t, la profundidad del corte es generalmente mayor que 1,5 t. En la figura, b es más razonable que una curva.

⒌ agujeros de proceso, ranuras de proceso y las deficiencias de proceso en partes curvas.

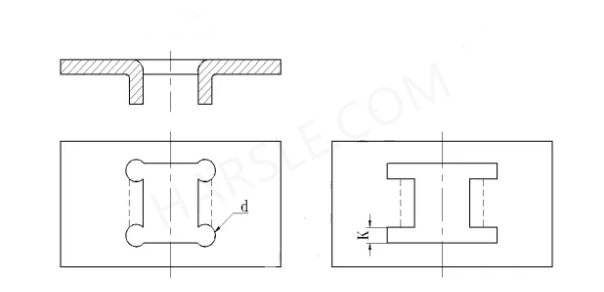

En el diseño de la parte curva, si es necesario doblar la brida en el lado interior de la pieza, el agujero proceso de perforación, la ranura proceso o muesca proceso deben añadirse de antemano, y la D y k dimensiones deben ser más grandes que el espesor como se muestra en la figura.

⒍ Hoja mínimo de metal doblado diámetro interior.

A menos que sea requerido, los requisitos técnicos de dibujos externos serán ≦ 0.5T, t es el espesor de la placa.

⒎ altura de borde recto para requisitos especiales.

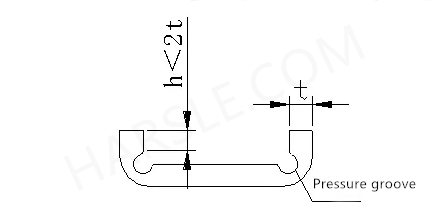

Si el diseño requiere la altura del borde recto de la parte curva h ≤ 2t, aumentar primero la altura de la brida, y luego la máquina al tamaño requerido después de la curvatura; o doblar la ranura después de procesar la ranura poco profunda en la zona de deformación por flexión.
