  Resumen

  Se describe un freno de prensa hidráulico que tiene una matriz estacionaria que coopera con una matriz o punzón móvil para realizar una operación de doblado sobre una pieza de trabajo alargada.El movimiento del punzón se efectúa por medio de un par de primeras unidades hidráulicas de pistón-cilindro, cada una de las cuales se ubica cerca de un extremo del punzón.Al menos una segunda unidad hidráulica de pistón y cilindro actúa sobre la matriz estacionaria en un punto intermedio entre los extremos de la misma para impartir una curvatura convexa a la matriz fija para compensar cualquier curvatura cóncava de la matriz móvil durante una operación de flexión, manteniendo así las superficies delos troqueles fijos y móviles son sustancialmente paralelos.El fluido hidráulico presurizado se alimenta a la primera y segunda unidades hidráulicas de pistón y cilindro a través de conductos de alimentación que salen de una bomba común, con una válvula reductora de presión interpuesta en los conductos de alimentación entre la bomba y la segunda unidad hidráulica de pistón y cilindro.

Prensa hidráulica (1)

Prensa hidráulica (2)

  Descripción

  Patente de los Estados Unidos [1 1 Kawano 28 de octubre de 1975 [73] Asignado: Amada Company Limited, lsehara,

  Japón [22] Archivado: 7 de octubre de 1974 [21] Appl.No .: 512,943

  Datos de aplicación de EE. UU. relacionados [63] Continuación-impartida de Ser.No. 358,125, 5 de mayo de 1973, abandonado, que es una continuación de Ser.No. 209,771, 20 de diciembre de 1971, abandonado. [30]Datos de prioridad de solicitud extranjera PATENTES O APLICACIONES EXTRANJERAS 1,452,818 11/1970 Alemania 72/389 Examinador principal-C.W. Lanham Assistant Examiner-Gene P. Abogado, Agente o Firma CrosbyThompson, Birch, Gauthier &Samuel [5 7]

  RESUMEN

  Se describe un freno de prensa hidráulico que tiene una matriz estacionaria que coopera con una matriz o punzón móvil para realizar una operación de doblado sobre una pieza de trabajo alargada.El movimiento del punzón se efectúa por medio de un par de primeras unidades hidráulicas de pistón-cilindro, cada una de las cuales se ubica cerca de un extremo del punzón.Al menos una segunda unidad hidráulica de pistón y cilindro actúa sobre la matriz estacionaria en un punto intermedio entre los extremos de la misma para impartir una curvatura convexa a la matriz fija para compensar cualquier curvatura cóncava de la matriz móvil durante una operación de flexión, manteniendo así las superficies delos troqueles fijos y móviles son sustancialmente paralelos.El fluido hidráulico presurizado se alimenta a la primera y segunda unidades hidráulicas de pistón y cilindro a través de conductos de alimentación que salen de una bomba común, con una válvula reductora de presión interpuesta en los conductos de alimentación entre la bomba y la segunda unidad hidráulica de pistón y cilindro.

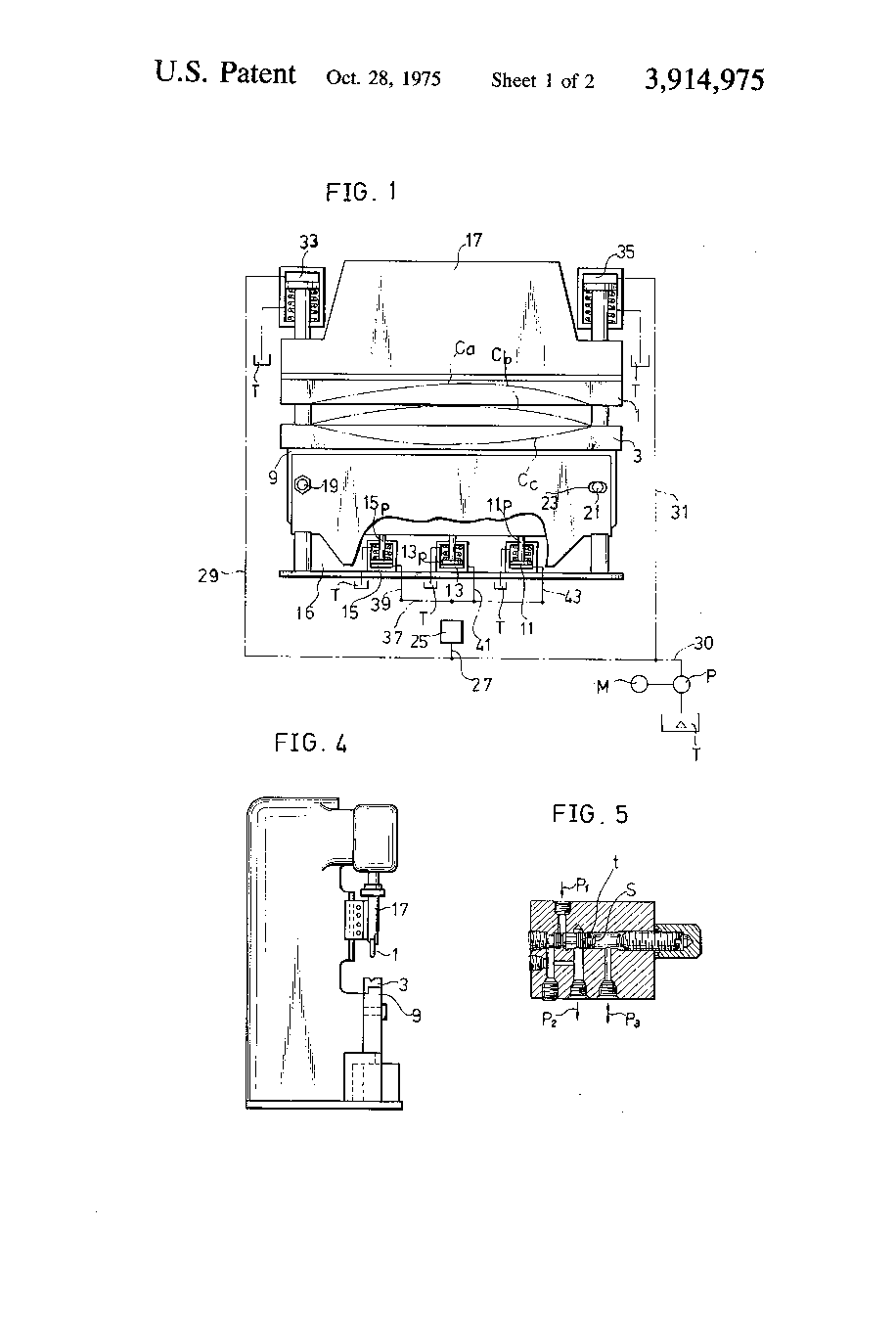

  2 reclamaciones, 5 cifras de dibujos US.Patente 28 de octubre de 1975 Hoja 1 de 2 3,914,975

  FIG.

  FIG.5

  EE. UU.Patente del 28 de octubre de 1975 Sheet2of2 3,914,975

  FIG.3

  INVENTOR MMW ABOGADOS DESCRIPCIÓN DEL FRENO DE PRESIÓN HIDRÁULICA o THEINVENTION características mecánicas de la pieza de trabajo, por ejemplo, resistencia a la tracción, límite elástico, punto de fluencia, así como las características elásticas de la pieza de trabajo.Por ejemplo, cuando se acciona un freno de prensa convencional con el uso de un punzón alargado y un troquel alargado, las fuerzas hacia abajo del punzón se ejercen en los extremos respectivamente del ariete que soporta el punzón y el armazón estacionario que soporta el troquel.Por lo tanto, el punzón tiene una tendencia a combarse hacia arriba de forma cóncava, mientras que el troquel estacionario tiene una tendencia a curvarse hacia abajo de forma cóncava, debido a la resistencia de la pieza a doblar.Como resultado, la superficie inferior del punzón tiende a separarse de la superficie superior del troquel.El producto resultante está distorsionado (como se muestra en la figura 2) con urdimbres y 7 en las partes centrales del mismo.

  Se han realizado intentos para resolver el problema anterior aumentando el grosor de la parte central del pistón que soporta el punzón móvil.Esta disposición solo puede emplearse, sin embargo, para la flexión de ciertos materiales de una resistencia a la flexión especificada.Es probable que se produzcan dobleces inexactos cuando se combinan materiales de diferentes tipos con una mayor resistencia a la flexión.

  Un objeto general de la presente invención es la provisión de medios novedosos y mejorados para obviar los problemas indicados anteriormente.Este y otros objetos y ventajas más específicos de la presente invención serán más evidentes a medida que la descripción avanza con la ayuda de los dibujos adjuntos en los que:

  FIG.1 es una vista frontal, con porciones cortadas, de una prensa hidráulica que incorpora los conceptos de la presente invención, y que incluye una ilustración esquemática del sistema hidráulico;

  FIG.2 es una vista en perspectiva de un producto típico doblado de acuerdo con técnicas convencionales;

  FIG.3 es una vista en perspectiva que muestra un punzón típico y una matriz inferior cooperante;

  FIG.4 es una vista en alzado lateral del aparato mostrado en la FIG.YO;y

  FIG.5 es una vista en sección de una válvula reductora empleada en el sistema hidráulico representado esquemáticamente en la FIG.1.

  Con referencia ahora a los dibujos, 9 denota un marco estacionario inferior que lleva una matriz inferior 3. Los caracteres de referencia l1, l3 y denotan mecanismos hidráulicos o cilindros que están montados en una placa rígida 16 fijada al bastidor 9 en ubicaciones intermedias en los extremosde la matriz 3. Los mecanismos hidráulicos 11, 13, 15 están provistos respectivamente de vástagos de pistón y pistón 11p, 13p y 15p que ejercen una fuerza hacia arriba en la matriz 3 a través del bastidor 9. En la realización aquí descrita, tres de tales mecanismos hidráulicosse describen, aunque se apreciará que este número puede variarse sin apartarse del espíritu y alcance de la invención.

  El .ram 17 que lleva el punzón o troquel superior 1 está construido con una parte central más gruesa de acuerdo con técnicas conocidas para minimizar cualquier deformación hacia arriba o cóncava durante una operación de doblado.

El bastidor 9 se transporta esencialmente en pasadores horizontales fijos 19, 21, teniendo dicho bastidor una abertura o ranura alargada 23 para alojar el pino 21. Esta disposición permite que el bastidor 9 se doble hacia arriba o convexamente cuando el hidráulico ejerce una fuerza hacia arriba sobre el mismo.mecanismos 11, 13 y.15.

Los mecanismos hidráulicos 33, 35 están posicionados para ejercer fuerzas hacia abajo sobre los extremos del pistón 17 que transporta el punzón l.Una bomba P es impulsada por el motor M y extrae fluido hidráulico de un tanque T. El fluido es bombeado a través de los conductos 30, 29 al mecanismo 33, a través de los conductos 30, 31 al mecanismo 35 y a través de los conductos 30, 29, 27.los conductos 39, 41 y 43 a los mecanismos hidráulicos 15, 13 y 11. Una válvula reductora de presión 25 está situada en el conducto 27 entre los mecanismos hidráulicos 15, 13, 11 y la bomba P.

  La válvula reductora de presión 25 es de un tipo en el que la cantidad de reducción de presión puede seleccionarse opcionalmente de modo que se puede obtener cualquier presión deseada en proporción a la presión que se aplica a los mecanismos hidráulicos 33, 35.

  FIG.La Fig. 5 muestra una de tales válvulas reductoras de presión típicas 25 en donde P es una entrada de alta presión, P es una salida de presión reducida, P es un puerto para un manómetro, 1 es un pistón y S es un resorte.Con esta disposición, cualquier aumento (o disminución) en la presión P va acompañado de un cambio proporcional en la presión P Aunque no se muestra, se entenderá además que los conductos 37, 39, 41 y 43 están provistos de válvulas de retención apropiadas.

  En vista de lo anterior, ahora se verá que dado que el bastidor estacionario 9 y la matriz inferior 3 son presionadas hacia arriba por los cilindros hidráulicos 11, 13 y 15, durante una operación de doblado, no se curvan hacia abajo como se muestra porC en la FIG.1, pero alabea como se muestra por la curva C ,, para seguir la urdimbre del punzón 1 y el ariete 17 como se muestra por la curva C. Por lo tanto, el freno de prensa hidráulico de la presente invención se caracteriza porque la deformación hacia arriba del armazón estacionarioy el troquel transportado sobre él sigue la urdimbre del ariete y el punzón para evitar tales urdimbres opuestas de los troqueles superior e inferior que de otro modo podrían separar el punzón del troquel inferior en el centro, obviando así los defectos que caracterizan a los productos dobladosde acuerdo con técnicas convencionales como se muestra en la FIG.2.

  reclamo:

  1.Una prensa hidráulica que comprende: medios de bastidor estacionarios que soportan una matriz alargada;un pistón móvil significa llevar un punzón alargado, estando adaptado dicho punzón para cooperar con dicho troquel al realizar una operación de doblado sobre una pieza de trabajo alargada colocada entre los mismos;primeros medios accionados hidráulicamente que actúan sobre dichos medios de pistón móviles en posiciones próximas a los extremos de los mismos para mover dichos medios de pistón y perforar hacia dicho bastidor estacionario y matriz alargada durante una operación de doblado;segundos medios accionados hidráulicamente que actúan sobre dichos medios de bastidor estacionario en una ubicación intermedia entre los extremos de la matriz soportada sobre los mismos, siendo operativos dichos segundos medios accionados hidráulicamente para doblar dicho fluido draulítico estacionario aplicado a dichos segundos medios accionados hidráulicamente en proporción a la presión delse aplica fluido hidráulico a dicho primer medio accionado hidráulicamente.

  2.2. El aparato según la reivindicación 1, en el que dichos primer y segundo medios accionados hidráulicamente comprenden conjuntos de pistón y cilindro.

  Reclamaciones (2)

  1.Una prensa hidráulica que comprende: medios de bastidor estacionarios que soportan una matriz alargada;un pistón móvil significa llevar un punzón alargado, estando adaptado dicho punzón para cooperar con dicho troquel al realizar una operación de doblado sobre una pieza de trabajo alargada colocada entre los mismos;primeros medios accionados hidráulicamente que actúan sobre dichos medios de pistón móviles en posiciones próximas a los extremos de los mismos para mover dichos medios de pistón y perforar hacia dicho bastidor estacionario y matriz alargada durante una operación de doblado;segundos medios accionados hidráulicamente que actúan sobre dichos medios de bastidor estacionario en una posición intermedia entre los extremos de la matriz soportada, siendo operativos dichos segundos medios accionados hidráulicamente para doblar dichos medios de bastidor estacionario y morir de forma convexa para compensar así la flexión cóncava de dichos punzones y medios de pistóndurante una operación de doblado;bomba hidráulica significa;medios de conducto que conectan dichos medios de bomba hidráulica a dichos primer y segundo medios accionados hidráulicamente;y medios de válvula reductora de presión en dichos medios de conducción entre dichos medios de bomba y dichos segundos medios accionados hidráulicamente, siendo dichos medios de válvula reductora de presión operativos para reducir la presión del fluido hidráulico que se aplica a dichos segundos medios accionados hidráulicamente en proporción a la presión delse aplica fluido hidráulico a dicho primer medio accionado hidráulicamente.
