Fundamentos de la máquina de doblado

Vistas:24     Autor:Editor del sitio     Hora de publicación: 2018-12-24      Origen:Sitio

Preguntar

Fundamentos de la máquina de doblado

● La función de la máquina dobladora: la máquina dobladora es un tipo de equipo para procesar la placa en varios ángulos; después de agregar la función de control numérico, la precisión de mecanizado y la eficiencia de producción se mejoraron de manera efectiva.

● Clasificación de máquina herramienta de plegado común.

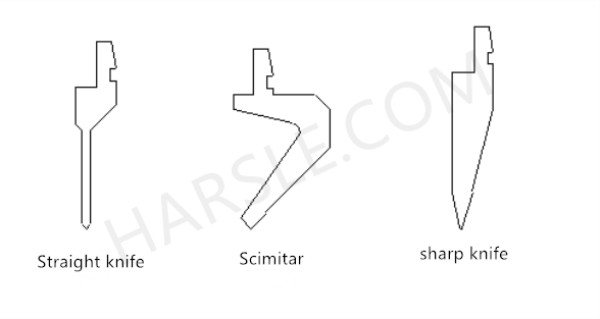

1.Punch:

Tipo de molde Dibujo de esquema El objetivo principal Observaciones
Cuchillo recto Vea abajo Procesando ángulos mayores o iguales a 90 °
Cimitarra Vea abajo Procesando ángulos mayores o iguales a 90 °
cuchillo afilado Vea abajo Procesando ángulos mayores o iguales a 30 °

Fundamentos de la máquina de doblado

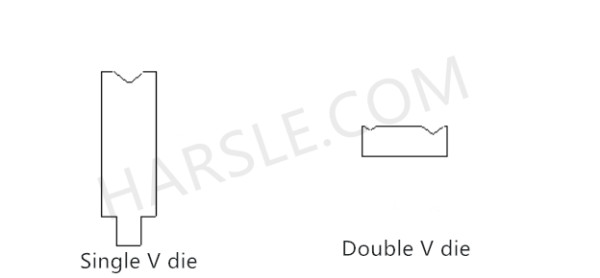

2.Die:

Tipo de molde Dibujo de esquema El objetivo principal Observaciones
Single V die Vea abajo Cuando el ángulo en V es de 86 °, puede procesar un ángulo de 90 ° o más. El tipo de troquel utilizado en la máquina de doblado rápido es este tipo.
Doble v morir Vea abajo Cuando el ángulo en V es de 30 °, se puede procesar un ángulo mayor a 30 °. El troquel utilizado por la prensa AMADA es de este tipo.

máquina de doblado

● Segmentación de herramientas de doblado:

En circunstancias normales, la longitud de la herramienta es de 835 mm. Con el fin de facilitar diferentes longitudes de doblado, la longitud total de la herramienta a menudo se divide en los siguientes segmentos: 10 + 15 + 20 + 40 + 50 + 100 + 200 + 300 = 835

● Correspondencia entre el espesor de la placa y el ancho de la ranura:

Convencionalmente, el ancho de la ranura es 6 veces el espesor de la placa.

● Secuencia de doblado regular:

  1. Lado corto y lado largo primero: En términos generales, cuando hay dobleces en los cuatro lados, doblar el lado corto y luego doblar el lado largo es beneficioso para el procesamiento de la pieza de trabajo y el ensamblaje del molde de doblado.

  2. Primero, el medio y el medio: en circunstancias normales, generalmente se dobla desde la periferia de la pieza de trabajo hasta el centro de la pieza de trabajo.

  3. Parcialmente después del conjunto: si hay algunas estructuras dentro o fuera de la pieza de trabajo que son diferentes de otras máquinas de doblado, generalmente doble estas estructuras y luego doble las otras partes.

  4. Considere la situación de interferencia y organice la secuencia de flexión de manera razonable: la secuencia de flexión no es estática, y la secuencia de procesamiento debe ajustarse de acuerdo con la forma de la flexión o el obstáculo en la pieza de trabajo.

● Nota sobre la operación de doblado:

  1. Al doblar la operación, siempre preste atención a la seguridad personal, debe prestar atención a los siguientes puntos:

  1.0Cuando el dispositivo está encendido, no se extienda desde el borde de la máquina dobladora para ajustar el calibre trasero; Debes ir directamente a la parte posterior del dispositivo para ajustar.

  1.1 Cuando se procesan partes, el cuerpo humano debe estar fuera del rango de las partes para evitar que las partes se rasquen en el cuerpo humano.

1.2 Al procesar piezas grandes, el cuerpo humano es mejor pararse en el lado de la pieza de trabajo y operar en un lado.

1.3 La pieza de trabajo debe apoyarse en todo momento para evitar dañar la pieza de trabajo o dañar el cuerpo humano.

  1.4El cuerpo humano debe permanecer firme durante la operación y no puede afectar el equilibrio del cuerpo debido al movimiento de la pieza de trabajo.

  1.5 Cuando trabaje cerca del borde de la cuchilla, las manos deben colocarse en la posición correcta del molde inferior para evitar que los dedos sobresalgan del borde de la cuchilla.

  1.6 La herramienta retirada no puede colocarse en la máquina dobladora, ni puede colocarse en la máquina dobladora para evitar que la herramienta se caiga y cause daño al cuerpo humano.

  1.7 Al instalar la herramienta, asegúrese de que los moldes superior e inferior estén separados una vez que se haya apretado la herramienta.

  1.8 Al desmontar la herramienta, es necesario sujetarla con ambas manos para separar los moldes superior e inferior.

  1.9Considera llevar calzado de protección.

  2. Al doblar la operación, preste atención para garantizar la integridad del molde y el equipo;

  2.1 Al instalar la herramienta, siempre preste atención a que el espacio entre los moldes superior e inferior debe estar dentro del rango normal.

  2.2 Al instalar la herramienta, asegúrese de que los moldes superior e inferior estén separados después de haber apretado la herramienta.

  2.3 Después de instalar el molde, es necesario verificar si el molde inferior se sujeta a tiempo para evitar daños a la herramienta debido al desplazamiento del molde inferior.
