Gráfico flexión anormalidad y método de procesamiento

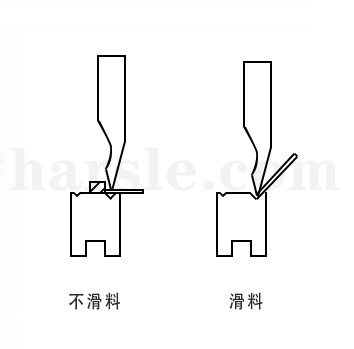

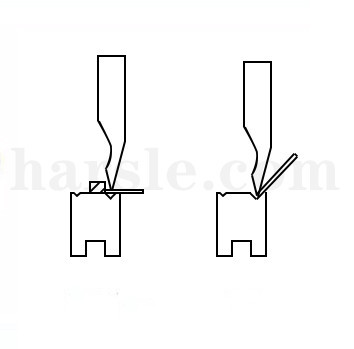

⒈Bending diapositiva procesamiento

Análisis de causa:

⑴The deslizamiento se produce cuando el tamaño de la curva es menor que la mitad de la anchura de la ranura en V seleccionada.

⑵The ranura V es demasiado grande.

procesamiento ⑶Process.

Solución:

⑴The línea central se desvía del cabello. Si el tamaño del material de curvatura es pequeño (4-6) T / 2, la cantidad se añadirá.

⑵Padding procesamiento.

⑶Use pequeña flexión V-ranura, compresión V-ranura grande (dos molduras).

⒉The agujero está cerca del lado de la cara de tracción del material, girando el material.

Análisis de causa:

⑴Suponga que la distancia del orificio desde la línea de doblado es L. Cuando L <(4-6) t / 2, se sacó el agujero, principalmente porque el material sometido a la deformación durante el proceso de plegado se deforma. material de arrastre, girando sobre el fenómeno.

Solución:

⑴The línea central se desvía del cabello. Si el tamaño del material de curvatura es pequeño (4-6) T / 2, la cantidad se añadirá.

⑵Padding procesamiento.

⑶Use pequeña flexión V-ranura, compresión V-ranura grande (dos molduras).

⑷Consult con el cliente para aumentar el tamaño de la curva.

⑸The orificio inferior se hace pequeño, y el agujero está escariado después de la flexión.

⑹Expand el agujero de la línea curva.

⑺Modify el tamaño del agujero.

⒊The superficie del producto es demasiado profunda.

Análisis de causa:

⑴The ranura V es demasiado pequeño.

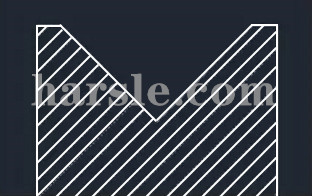

⑵The ángulo R de la ranura de matrices V inferior es demasiado pequeño.

⑶The material es demasiado suave.

Solución:

⑴Use gran procesamiento V-ranura.

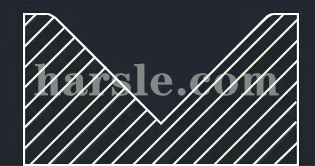

⑵Use una ranura de V con un ángulo de R grande.

⑶Padded curvas.

⒋Material tratamiento grietas de flexión.

Análisis de causa:

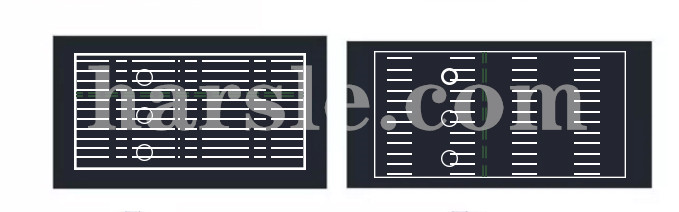

⑴Due a la particularidad de la estructura del material, el procesamiento de grano paralelo es propenso a agrietarse durante el doblado.

Solución:

⑴Increase el procesamiento ángulo molde R superior.

corte ⑵When, considere cortar el grano de material perpendicular a la dirección de la curva.
