Gráfico le indica cómo aplastar el lado muertos

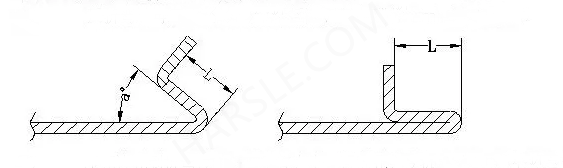

a. Al presionar el borde muertos requiere dos operaciones de curvado. En primer lugar, utilizar un cuchillo 30 ° agudo y una ranura en V profunda para doblar 30 ° -45 °, y luego aplanar con un troquel de aplanamiento. El espesor de la diferente espesor del material es de 1,5. ≤T≤2.0.

si. El espesor del material del borde muerto está relacionada con la ranura en V. Cuando 0.5≤T≤1.5, seleccione V6 para insertar la ranura profunda, Lmin≥5T + R; Cuando 2.0≤T≤2.5, seleccione V10 para insertar la ranura profunda, Lmin≥5T + R La longitud del lado muerto de los anteriores dos es Lmax≤14mm.

C. La longitud l del borde de muertos después de la flexión inversa está limitada por la ranura en V profunda insertado, Lmin ≥ 11 mm.

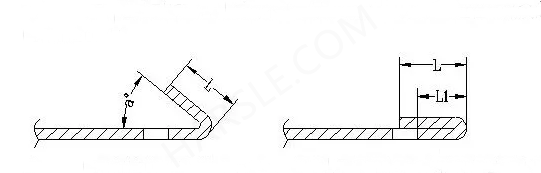

re. La distancia desde el borde del borde muerto hasta el borde de la curva no debe ser demasiado pequeña, de lo contrario, el agujero cambiará debido al cambio del ángulo durante el proceso de plegado; L1min ≥ 0.7V.

mi. El proceso de N veces es el mismo que el de A, B, y C anteriormente. El proceso de H es poner una plantilla de H-tamaño basado en C y, a continuación, utilizar la matriz de aplanamiento para aplanar la plantilla, H Rango de valores: 0,5 ≤ H ≤ 5,0
