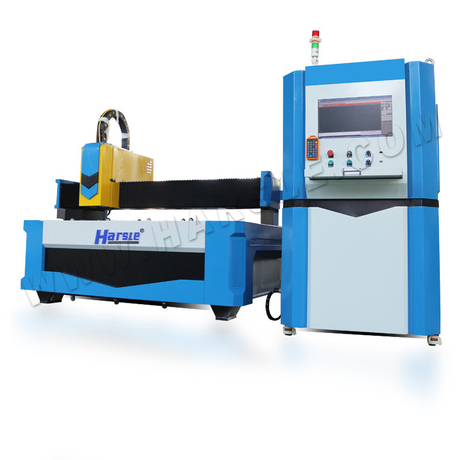

HS-1000W-3015 Máquina de corte láser de metal en venta

Vistas:30     Autor:Editor del sitio     Hora de publicación: 2018-12-06      Origen:Sitio

Descripción del producto

HS-1000W-3015 Máquina de corte de metal láser, metal Cortador láser en venta.

cortador láser barato


Ventajas de la máquina de corte láser de fibra optocal

● Excelente calidad del haz: el punto de enfoque es más pequeño, la línea de corte es más fina, la eficiencia laboral es mayor, la calidad del procesamiento es mejor.

● Velocidad de corte muy alta: 2 veces la misma máquina de corte con láser CO2 de potencia.

● Estabilidad extremadamente alta utilizando el láser de fibra importado de los mundos, el rendimiento es estable y la vida útil de los componentes clave puede ser de hasta 100 mil horas.

● Eficiencia de conversión electroóptica extremadamente alta: la máquina de corte con láser de fibra es 3 veces más alta que la máquina de corte láser CO2 para la eficiencia de conversión óptica, el ahorro de energía y la protección del medio ambiente.

● Costo de uso extremadamente bajo: el consumo de energía de toda la máquina es solo del 20-30% del mismo tipo de máquina de corte con láser CO2.

● Costo de mantenimiento muy bajo: no hay gas láser; Transmisión de fibra óptica sin reflector, ahorra muchos costos de mantenimiento.

● Operación del producto y conveniencia de mantenimiento: transmisión de fibra óptica, no es necesario ajustar la ruta óptica.

● Efecto de la guía de luz súper flexible, tamaño de compleja, estructura compacta, requisitos de procesamiento fáciles de flexión.

Principales características

● El sistema de control CNC de la máquina de corte láser profesional, la operación de la computadora, puede garantizar la calidad de corte, hace que el trabajo de corte sea más conveniente, la operación es más simple.

● La estructura de estilo de la máquina herramienta, el lecho de fundición y la aleación de aluminio de haz cruzado pueden resistir la velocidad y la aceleración.

● Para intercambiar la configuración de la mesa de trabajo, acortar el tiempo de espera y aumentar efectivamente la eficiencia laboral por más del 30%.

● La máquina adopta la unidad de sistema de servo de CA importada y el sistema de transmisión importada. El mecanismo de movimiento de la herramienta Themachine adopta la unidad de engranaje y la unidad de estante importados y la guía lineal, a fin de garantizar la alta precisión de alta velocidad y alta confiabilidad del equipo.

● El rack y el riel de guía adoptan un dispositivo de protección completamente sellado para evitar el movimiento de fricción sin aceite y la contaminación del polvo, mejorar la vida útil de las partes de la transmisión y garantizar la precisión del movimiento de la herramienta de mimes.

● El cabezal de corte con láser está equipado con el sistema de seguimiento de altura sin contacto de la incapacidad de entrada, que es sensible y precisa, evita la colisión entre el cabezal de corte y la placa de procesamiento, y garantiza la posición del enfoque de corte, y garantiza la estabilidad de la estabilidad de la calidad de la clase.

● La cabeza de corte láser puede soportar la presión de 2. 0MPA Gas, y el conjunto de ruta de gases de alta presión mejora la capacidad de corte de materiales de corte duro como el acero inoxidable.

● La máquina tiene un sistema de escape de humo de partición automática, buen efecto de escape de humo y pittleplution.


Fuente de láser de fibra
sistema láser



● Alta eficiencia de conversión electroóptica.

● Longitud de fibra de salida personalizada.

● Conector QBH.

● Operación sin mantenimiento.

● Rango de frecuencia de modulación amplia.

● Tamaño pequeño, fácil de instalar.


Parámetros ópticos Unidad RFL-C500
modo de operación CW/modular
Longitud de onda de radiación central mm 1080 ± 5
Potencia de salida estándar W 1000
Calidad del haz 1.3
Temperatura de trabajo ° C 10-40
Voltaje de entrada V 380
Energía KW 4
Rango ajustable de energía % 10-100
Método de enfriamiento
Refrigeración por agua
Modo de control
Rs232/ad/terminal
Láser rojo
Tamaño (W*D*H) mm 485*240*765
Peso kg 50


Parámetro
Artículo Láser de fibra CO2 Láser de disco
pared = eficiencia de enchufe 30% 10% 15%
Potencia de salida máxima 50kw 20kw 8kw
BPP (4/5kW) < 2.5 6 8
Vida de la bomba de semiconductores > 100000 N / A. 10000
Área cubierta (4/5kW) < 1 metro cuadrado 3 metros cuadrados > Medidor 4Square
Mantener No hay necesidad Necesitar Con frecuencia
Mecanizado flexible Muy adecuado Inadecuado Apropiado
Estabilidad Óptimo Bueno Bueno
Absorción %-acero 35 12 35
Absorción%-aluminio 7 2 7
Sistema de colección

Cortador láser de metal en venta

El sistema de enfriamiento del láser de fibra se combina con el sistema de enfriamiento de agua. La temperatura de la unidad de refrigeración se muestra en la tabla digital. La unidad de refrigeración se refrigerará automáticamente cuando la temperatura del agua excede la temperatura tepecificada. La unidad de refrigeración deja de enfriar wilautomáticamente cuando la temperatura del agua está por debajo de la temperatura especificada, y tiene la función de calefacción eléctrica.

El sistema de agua de la máquina de corte láser de fibra óptica consta principalmente de dos partes: una parte es el agua de enfriamiento que sale de la unidad de agua fría y ingresa al láser de dos maneras. Una forma de entrar en la parte principal del láser, enfriándolo, enfriándolo hasta la caja de control electrónica del láser y retomando la máquina de agua fría después del bucle.

Parámetros técnicos
No. Modelo de equipo HS-1000W-3015
1 Tipo de láser Láser de fibra
2 Medio de trabajo láser Yvo4
3 Longitud de onda láser 1070 mm
4 Potencia de salida nominal 1000W
5 Calidad del haz 0.373mrad
6 X. 1500 mm
7 S. 3000 mm
8 Accidente cerebrovascular del eje z 120 mm
9 Colta de corte efectiva 1500*3000 mm
10 Orientación axial Precisión de la mesa de trabajo ≤ ±0.03 mm/m
11 Precisión de posicionamiento repetible de la mesa de trabajo ≤ ±0.03 mm/m
12 Velocidad máxima de capacidad de carga de carga 120m/min
13 Capacidad máxima de carga de la mesa de trabajo 1500 kg
14 Número de fase 3
15 Voltaje nominal de la fuente de alimentación 380V
16 Frecuencia actual 50Hz
17 Nivel total de protección de energía IP54
18 Dimensión 3500*2900*1900 mm
19 Peso 4500 kg
