HS-500W-3015 Fabricante de la máquina de corte con láser

Vistas:21     Autor:Editor del sitio     Hora de publicación: 2019-03-08      Origen:Sitio

Descripción del producto

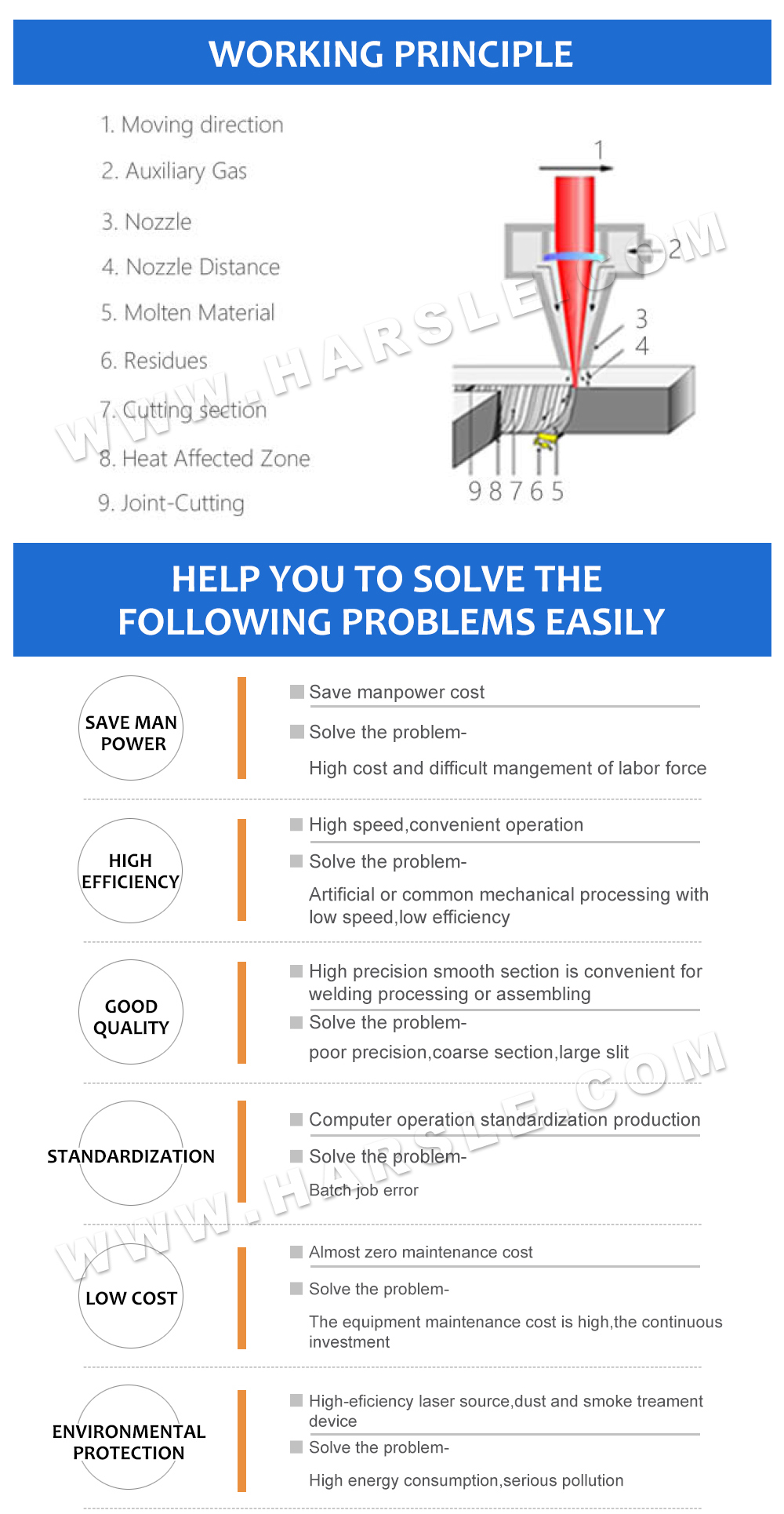

Máquina de corte con láser CNC, HS-500W-3015 máquina de corte por láser fabricante. La máquina de corte con láser debe enfocar el láser emitido desde el láser en un haz de láser de alta densidad de potencia a través del sistema de ruta óptica. El haz láser se irradia en la superficie de la pieza de trabajo, haciendo que la pieza de trabajo alcance el punto de fusión o el punto de ebullición, mientras que el gas de alta presión coaxial con el haz sopla el metal fundido o vaporizado.

Con el movimiento de la posición relativa de la viga y la pieza de trabajo, el material finalmente se forma en una ranura, para lograr el propósito de cortar.

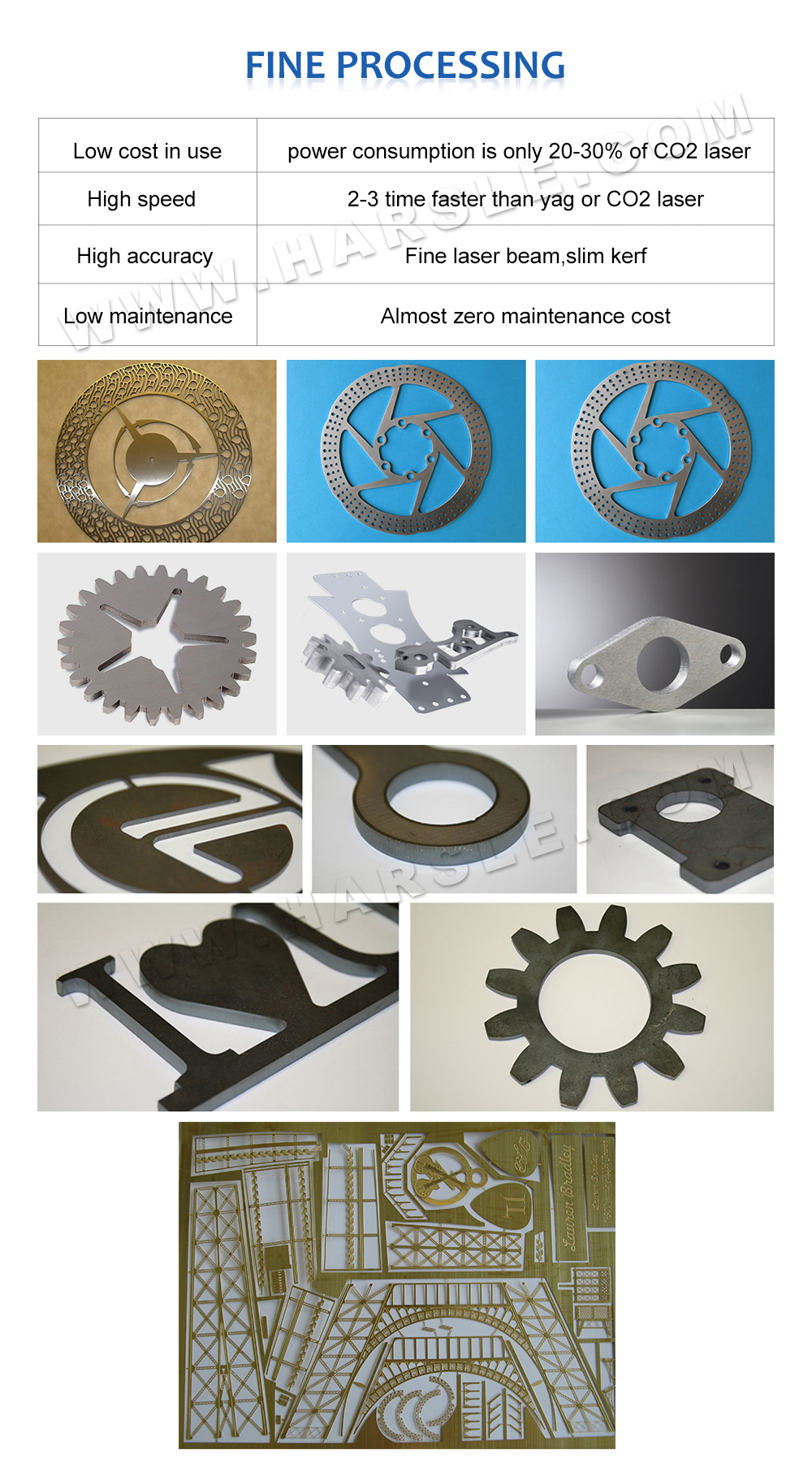

El proceso de corte con láser reemplaza el cuchillo mecánico tradicional con haz invisible. Tiene las características de alta precisión, corte rápido, no se limita al patrón de corte, la composición tipográfica automática para ahorrar materiales, incisión suave, bajo costo de procesamiento, etc. Se mejorará gradualmente o se reemplazará en equipos tradicionales de proceso de corte de metales. La parte mecánica de la cabeza del cortador láser no tiene contacto con la pieza de trabajo, y no rascará la superficie de la pieza de trabajo durante el trabajo; La velocidad de corte con láser es rápida, la incisión es suave y plana, y generalmente no requiere un procesamiento posterior; La zona de corte afectada por el calor es pequeña, la deformación de la placa es pequeña y la hendidura es estrecha (0.1 mm ~ 0.3 mm); La incisión no tiene estrés mecánico ni rebabas de corte; Alta precisión del mecanizado, buena repetibilidad y sin daños en la superficie del material; La programación de CNC puede procesar cualquier plan y puede cortar todo el tablero con un gran formato sin la necesidad de abrir el molde, económico y ahorrando tiempo.


fabricante de máquinas de corte láser

Ventajas de la máquina de corte con láser de fibra óptica

● Excelente calidad del haz: el punto de enfoque es más pequeño, la línea de corte es más fina, la eficiencia laboral es mayor, la calidad del procesamiento es mejor.

● Velocidad de corte muy alta: 2 veces la misma máquina de corte con láser CO2 de potencia.

● Estabilidad extremadamente alta: utilizando el láser de fibra importado superior del mundo, el rendimiento es estable y la vida útil de los componentes clave puede ser de hasta 100 mil horas.

● Eficiencia de conversión electroóptica extremadamente alta: la máquina de corte con láser de fibra es 3 veces más alta que la máquina de corte láser CO2 para la eficiencia de conversión óptica, el ahorro de energía y la protección del medio ambiente.

Costo de uso extremadamente bajo: el consumo de energía de toda la máquina es solo del 20-30% del mismo tipo de máquina de corte con láser CO2.

● Costo de mantenimiento muy bajo: no hay gas láser; transmisión de fibra óptica sin reflector; ahorrar muchos costos de mantenimiento;

● Operación del producto y conveniencia de mantenimiento: transmisión de fibra óptica, no es necesario ajustar la ruta óptica;

● Efecto de la guía de luz súper flexible: tamaño compacto, estructura compacta, requisitos de procesamiento fáciles de flexión.

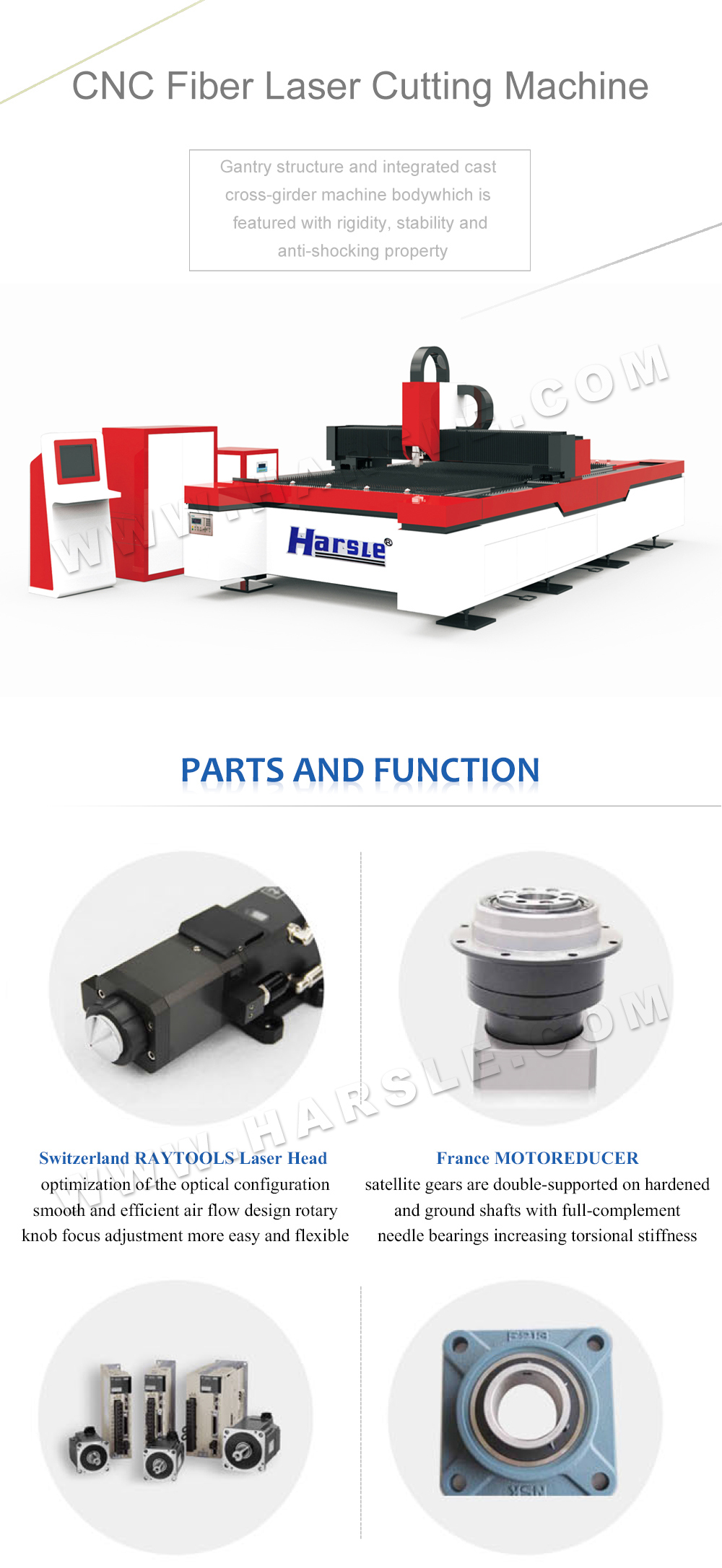

HS- Características de la máquina de corte con láser de fibra de alta potencia Serie

● El sistema de control CNC de la máquina de corte láser profesional, la operación de la computadora, puede garantizar que la calidad de corte, hace que el trabajo de corte sea más conveniente, la operación es más simple.

● La estructura de estilo de la máquina herramienta, el lecho de fundición y la aleación de aluminio de haz cruzado pueden soportar una mayor velocidad y aceleración.

● Para intercambiar la configuración de la mesa de trabajo, acortar el tiempo de espera y aumentar efectivamente la eficiencia laboral en más del 30%;

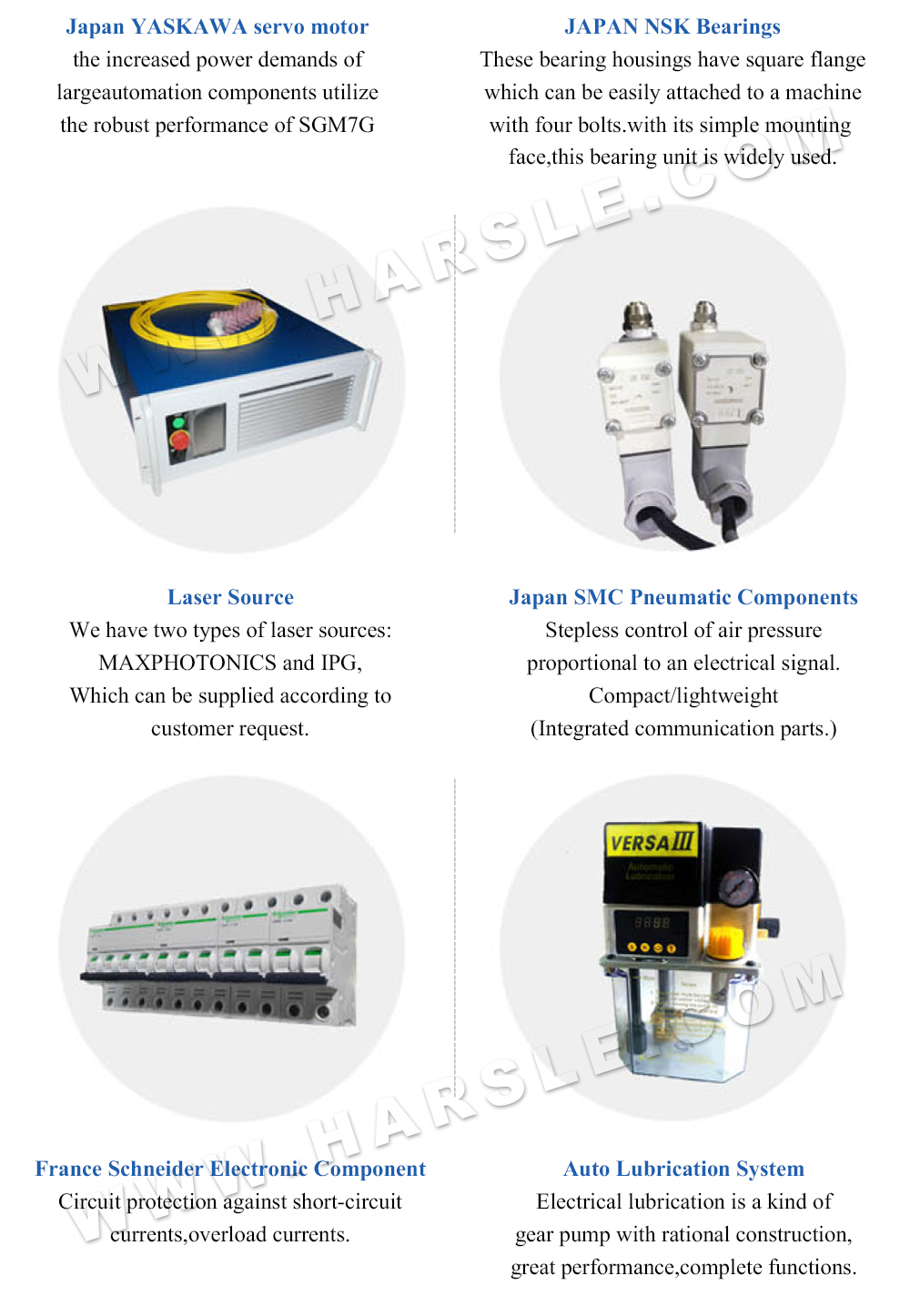

● La máquina adopta la unidad de sistema de servo de CA importada y el sistema de transmisión importada. El mecanismo de movimiento de la máquina herramienta adopta el engranaje importado y la unidad de bastidor y el riel de guía lineal, para garantizar la alta velocidad, la alta precisión y la alta confiabilidad del equipo.

● El rack y el riel guía adoptan un dispositivo de protección completamente sellado para evitar el movimiento de fricción sin aceite y la contaminación del polvo, mejorar la vida útil de las partes de la transmisión y garantizar la precisión del movimiento de la máquina herramienta.

● El cabezal de corte con láser está equipado con el sistema de seguimiento de altura sin contacto de la capacitancia de entrada, que es sensible y precisa, evita la colisión entre el cabezal de corte y la placa de procesamiento, y garantiza la posición del enfoque de corte, y garantiza que Estabilidad de la calidad de corte.

● El cabezal de corte láser puede soportar la presión del gas de 2.0MPA, y el equipo de ruta de gas de alta presión mejora la capacidad de corte de materiales de corte duro como el acero inoxidable.

La máquina tiene un sistema de escape de humo de partición automática, buen efecto de escape de humo y poca contaminación.

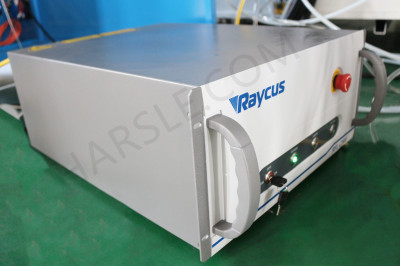

Características de la fuente del láser de fibra
● Alta eficiencia de conversión electroóptica.

500W 激光 切割机 (8)

● Longitud de fibra de salida personalizada.
● Conector QBH.
● Operación sin mantenimiento.
● Rango de frecuencia de modulación amplia.
● Tamaño pequeño, fácil de instalar.
Parámetros técnicos
No. Modelo de equipo HS-5000W-3015
1 Tipo de láser Láser de fibra
2 Medio de trabajo láser Yvo4
3 Longitud de onda láser 1070 nm
4 Potencia de salida nominal 500W
5 Calidad del haz < 0.373mrad
6 X. 1500 mm
7 S. 3000 mm
8 Accidente cerebrovascular del eje z 120 mm
9 Colta de corte efectiva 1500*3000 mm
10 Orientación axial Precisión de la mesa de trabajo ≤ ± 0.03 mm/m
11 Precisión de posicionamiento repetible de la mesa de trabajo ≤ ± 0.03 mm/m
12 Velocidad de posicionamiento máxima 120m/min
13 Capacidad máxima de carga de la mesa de trabajo 1500 kg
14 Número de fase 3
15 Voltaje nominal de la fuente de alimentación 380V
16 Frecuencia actual 50Hz
17 Nivel total de protección de energía IP54
18 Dimensión 4500*2900*1900 mm
19 Peso 4500 kg
