presiona el freno Las herramientas son un componente esencial de cualquier proceso de fabricación de chapa.El herramental de plegadora estándar se refiere a los punzones y matrices comúnmente utilizados en la industria.Estas herramientas están diseñadas para trabajar con prensas plegadoras para moldear láminas de metal en varias formas y tamaños.Están disponibles en diferentes tamaños y formas, y cada uno está diseñado para una aplicación específica.En este artículo, discutiremos en detalle el herramental estándar para plegadoras, sus tipos y sus aplicaciones.
Las herramientas de plegadora se refieren al conjunto de punzones y troqueles que se utilizan en una máquina plegadora para formar y dar forma a láminas de metal.La prensa plegadora es una máquina herramienta que se utiliza para doblar y dar forma a láminas de metal en varias formas y tamaños.La máquina consta de un sistema hidráulico que aplica fuerza a un punzón, que luego dobla el metal sobre un troquel.El dado tiene una forma específica que determina la forma final del metal.

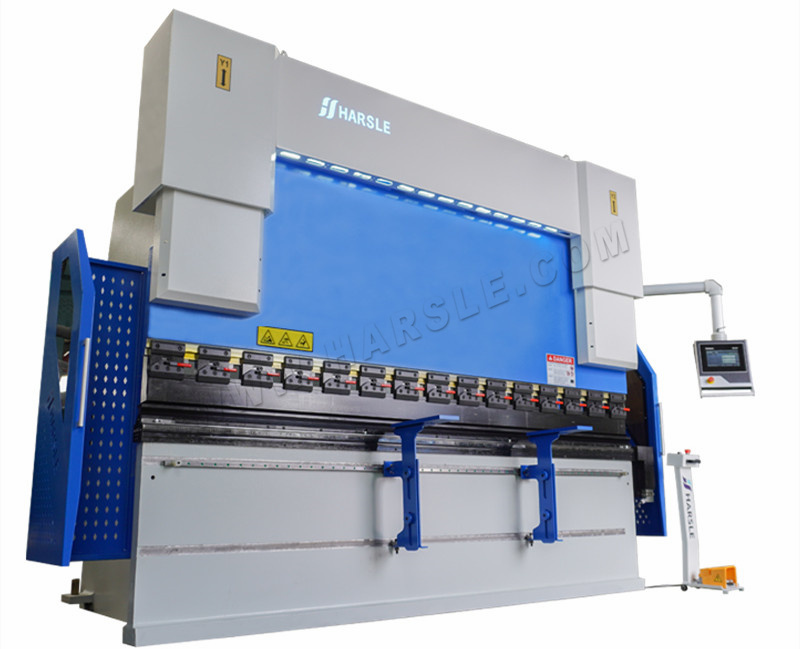

Hay dos tipos principales de máquinas plegadoras: mecánicas e hidráulicas.Las prensas plegadoras mecánicas utilizan un volante y un embrague para aplicar fuerza al punzón.Las prensas plegadoras hidráulicas, por otro lado, usan un sistema hidráulico para aplicar fuerza.Las prensas plegadoras hidráulicas se usan más comúnmente en la industria porque brindan un control más preciso sobre el proceso de doblado.

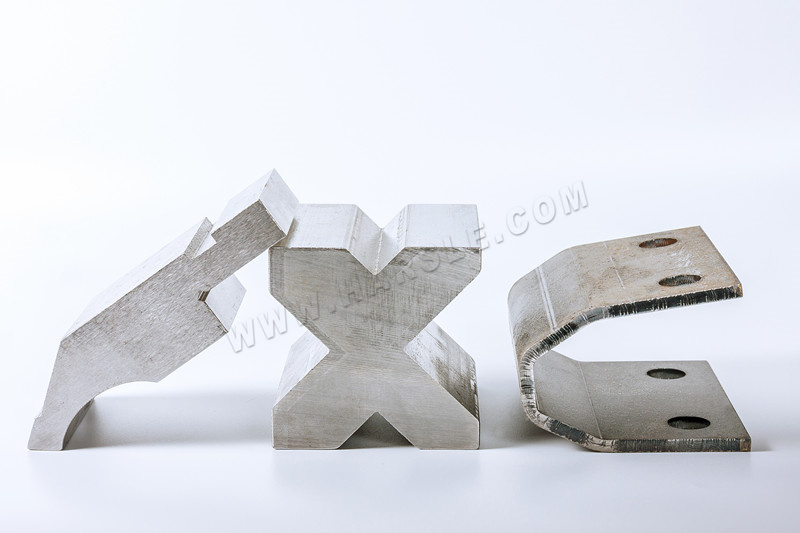

El herramental de la prensa plegadora consta de dos componentes principales: punzones y matrices.El punzón es la parte de la herramienta que aplica fuerza al metal, mientras que la matriz es la parte que le da al metal la forma deseada.El punzón y la matriz están diseñados para trabajar juntos para formar el metal en la forma deseada.

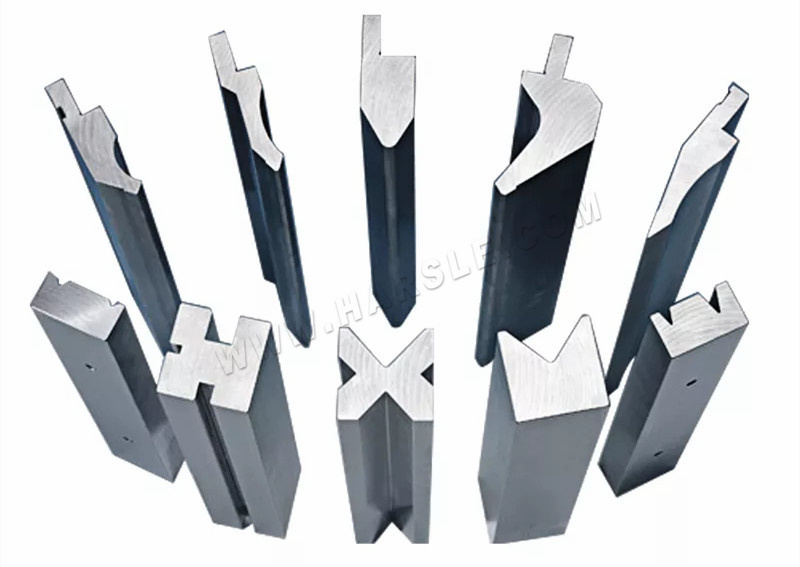

Las herramientas para plegadoras están disponibles en varios tipos, cada uno diseñado para aplicaciones específicas.Los tipos de herramientas de plegadora más utilizados incluyen:

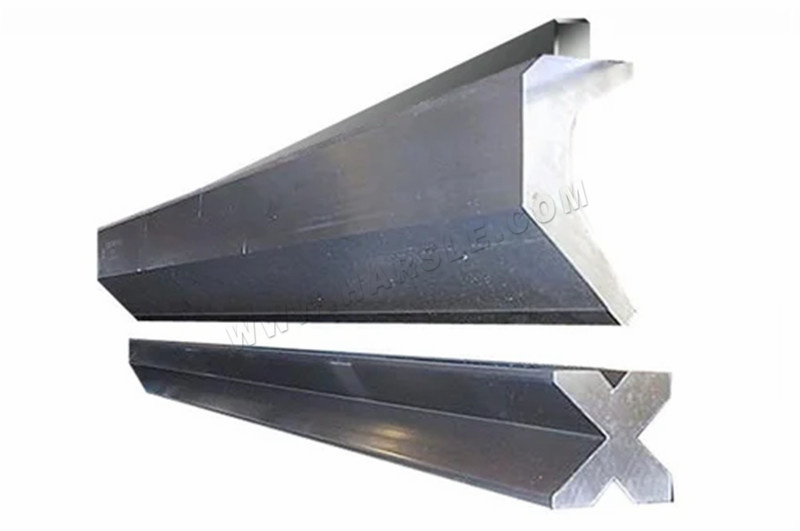

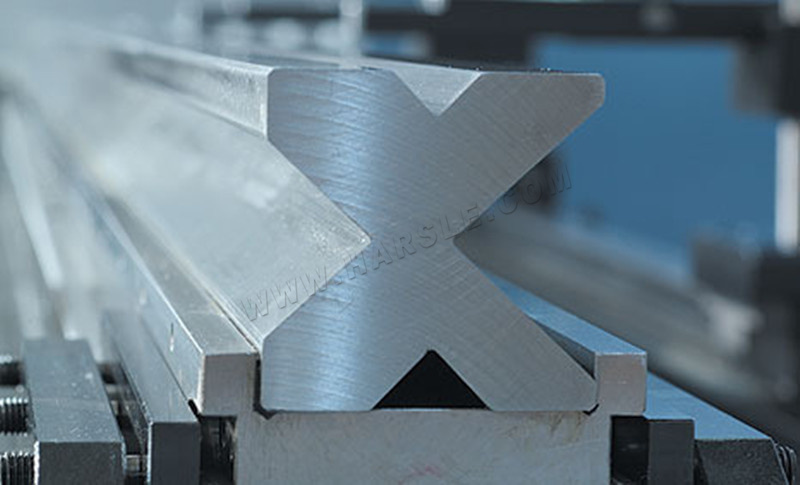

3.1.Troqueles en V
Los troqueles en V son el tipo de herramienta de plegadora más comúnmente utilizado.Están diseñados para formar curvas rectas en láminas de metal.Los troqueles en V vienen en diferentes tamaños y ángulos, según el grosor y el tipo de metal que se dobla.El ángulo del troquel en V determina el ángulo de curvatura del metal.Los ángulos más comunes para los troqueles en V son 60 grados y 90 grados.

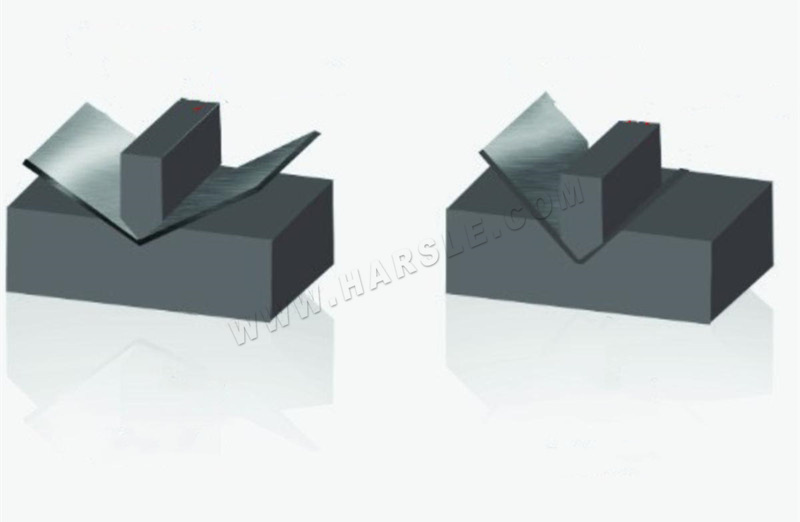

3.2.Troqueles de fondo
Los troqueles de fondo, también conocidos como troqueles rectos, se utilizan para formar ángulos agudos en láminas de metal.Están diseñados para trabajar con un troquel en V para formar una curva pronunciada en el metal.El troquel de fondo se usa después del troquel en V para garantizar que el doblado sea preciso y consistente.

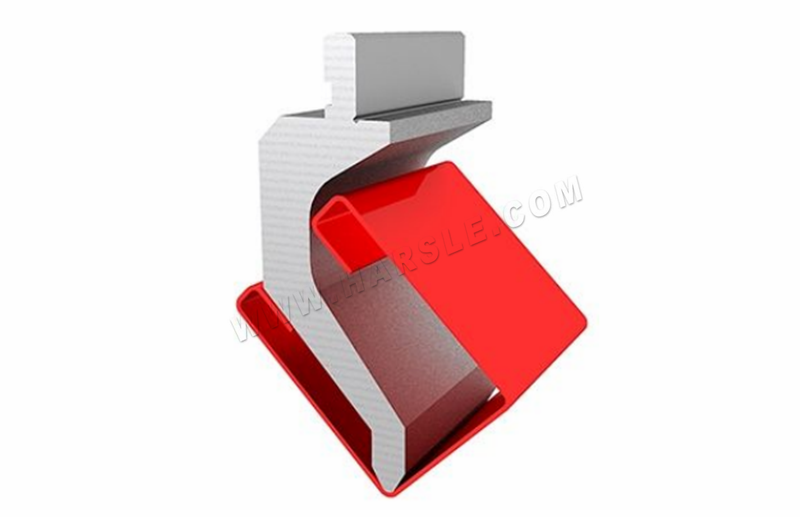

3.3.Punzones de cuello de cisne
Los punzones de cuello de cisne se utilizan para formar formas complejas en láminas de metal.Tienen una forma curva que les permite doblar el metal en diferentes direcciones.Los punzones de cuello de cisne se utilizan para aplicaciones que requieren múltiples curvas y formas.

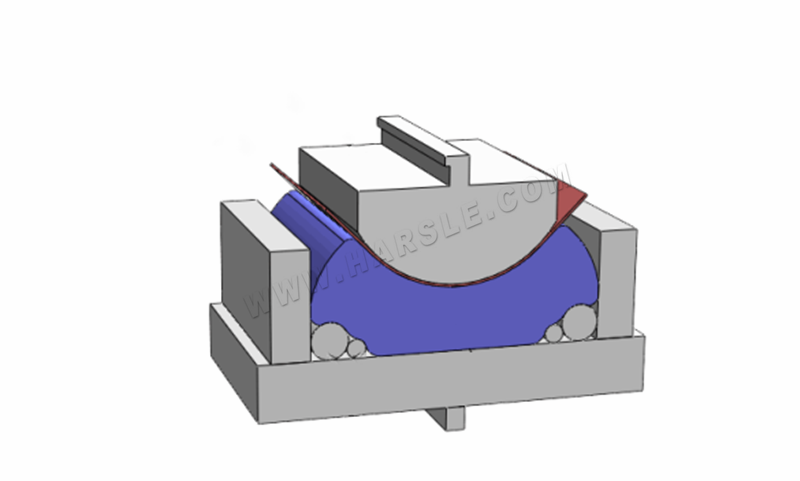

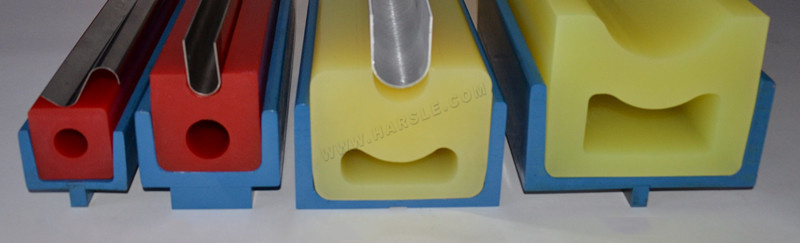

3.4.Muere de uretano
Los troqueles de uretano se utilizan para formar láminas de metal sin dejar marcas ni rayones.Están hechos de un material suave que se adapta a la forma del metal que se dobla.Las matrices de uretano se utilizan para aplicaciones que requieren un acabado de alta calidad.
3.5.Troqueles de radio
Los troqueles de radio se utilizan para formar pliegues curvos en láminas de metal.Vienen en diferentes tamaños y radios, dependiendo de la aplicación.Los troqueles de radio se utilizan para aplicaciones que requieren curvas curvas, como piezas de automóviles y muebles.
4.1.Material: El herramental de la prensa plegadora generalmente está hecho de acero para herramientas de alto grado o una aleación de acero especial que puede soportar la alta presión y el desgaste del metal doblado.
4.2.Dureza: La dureza del herramental de la prensa plegadora se mide en dureza Rockwell (HRC) y normalmente oscila entre 45 HRC y 65 HRC.Cuanto más dura sea la herramienta, más durará, pero también puede ser más frágil y propensa a agrietarse.
4.3.Tipo de utillaje: Existen diferentes tipos de herramientas para plegadoras, incluidos troqueles en V, punzones y troqueles.Los troqueles en V se usan para crear dobleces en láminas de metal, mientras que los punzones y troqueles se usan para crear diferentes formas y formas en el metal.

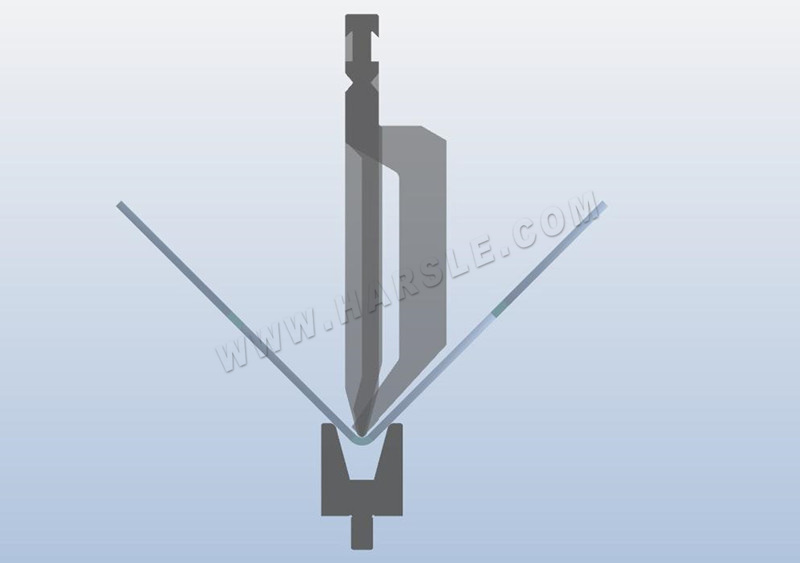

4.4.Altura: La altura del herramental de la prensa dobladora generalmente se mide en milímetros o pulgadas y se refiere a la distancia desde la parte inferior del troquel hasta el centro del punzón.

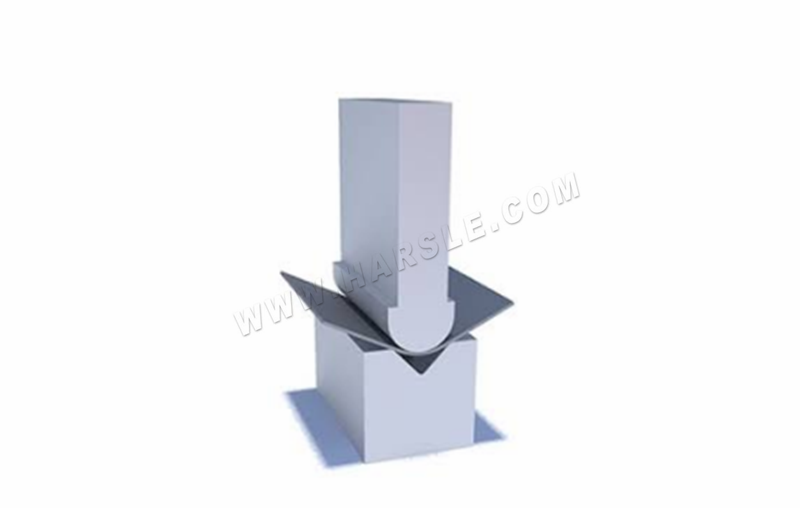

4.5.Radio: El radio del herramental de la prensa dobladora se refiere al tamaño de la curva que se puede crear con el herramental.El radio generalmente se mide en milímetros o pulgadas y puede variar según la herramienta específica.

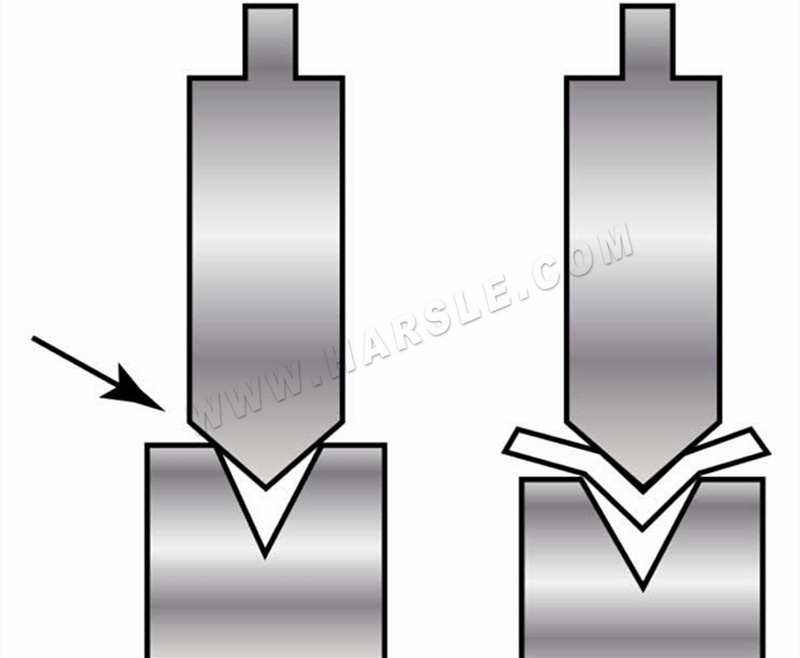

4.6.Ángulo: El ángulo de las herramientas de la prensa plegadora se refiere al ángulo en el que se monta el punzón.El ángulo puede ser recto o biselado, según la aplicación específica.
4.7.Recubrimientos: Algunas herramientas de plegadoras pueden estar recubiertas con una capa de carburo de tungsteno u otros materiales para mejorar su resistencia al desgaste y prolongar su vida útil.
