Información básica acerca de las herramientas de doblado

Número Navegar:20     Autor:Editor del Sitio     publicar Tiempo: 2018-05-11      Origen:motorizado Su mensaje

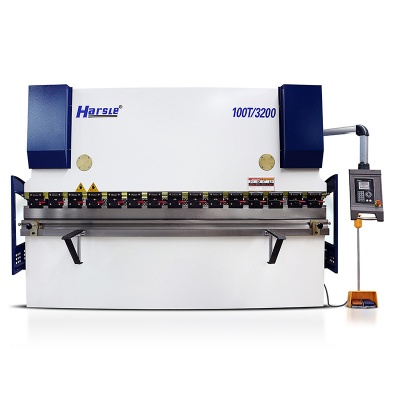

  Primero, la función de doblar la máquina: dobladora es un tipo de equipo para procesar la hoja en varios ángulos;Después de agregar la función de control numérico, efectivamente mejora la precisión del procesamiento y la eficiencia de producción.

Información básica acerca de las herramientas de doblado

  En segundo lugar, herramientas de doblado de uso general Categoría:

  1.Molde superior Tipo de molde Dibujo del contorno Uso principal Observaciones Cuchillo recto Vea la figura a continuación.Mecanizado de un ángulo mayor o igual a 90 ° Machete Consulte la siguiente figura Mecanizado de un ángulo mayor o igual a 90 ° Cuchillo afilado Vea la siguiente figura Mecanizado de un ángulo mayor o igual a 30 °

  2.Dibujo del tipo de molde Dibujo del contorno Uso principal Observaciones Molde inferior V individual Consulte a continuación la Figura 1. Cuando el ángulo en forma de V es de 86 ° (valor de referencia), se puede mecanizar un ángulo mayor o igual a 90 °.2. Cuando el ángulo en forma de V es de 30 ° (valor de referencia), el ángulo puede procesarse a más de 30 ° dobladora rápida utilizada en la matriz inferior para este tipo de doble V muere inferior ver la figura siguiente AMADA dobladora utilizada muere poreste tipo

  En tercer lugar, la segmentación de la herramienta de doblado:

  La longitud de la herramienta en condiciones normales es de 835 mm;para facilitar la flexión de diferentes longitudes, toda la herramienta larga a menudo se divide en las siguientes secciones: 10 + 15 + 20 + 40 + 50 + 100 + 100 + 200 + 300 = 835

  En cuarto lugar, la relación correspondiente entre el grosor de la placa y el ancho de la ranura:

  Por convención, el ancho de la ranura es 6 veces el grosor de la placa.El grosor de la mesa y el ancho de la ranura de Wanjiayuan son los siguientes: Grosor del material (mm) 1,0 1,2 1,5 2,0 2,5 Ancho de la máquina curvadora (mm) 6 6 8 12 16

  En quinto lugar, de acuerdo con el procesamiento de la tabla anterior cuando el tamaño mínimo flexible (tamaño de curvatura inyectado con espesor de placa):

  Espesor de la placa (mm) 1.0 1.2 1.5 2.0 Tamaño mínimo al doblar L (mm) 4.5 4.7 6 8.5 Tamaño mínimo al doblar Z (mm) 7 7.4 9 12

  Sexta, convención   secuencia de doblado al final:

  1.Borde corto primero y luego borde largo: en términos generales, cuando los cuatro lados están doblados, doblar el lado corto y luego doblar el lado largo es beneficioso para el procesamiento de la pieza de trabajo y el ensamblaje del troquel de doblado.

  2.Primero en la periferia y luego en el medio: en circunstancias normales, generalmente comienza en la periferia de la pieza de trabajo y luego se pliega en el centro de la pieza de trabajo.

  3.Primero parcial y general: si hay algunas estructuras dentro o fuera de la pieza de trabajo que son diferentes de otras curvas, generalmente estas estructuras se doblan antes de plegar las otras partes

  4.Considere la situación de interferencia y organice razonablemente la secuencia de plegado: la secuencia de plegado no es fija, y la secuencia de procesamiento debe ajustarse adecuadamente de acuerdo con la forma del plegado o el obstáculo en la pieza de trabajo.

  Siete, precauciones de operación de flexión:

  1.Al doblar la máquina, preste siempre atención a la seguridad personal y preste atención a los siguientes puntos: A. Cuando el dispositivo esté abierto, no toque el borde posterior de la cuchilla para ajustar el engranaje posterior;

  debe ir directamente a la parte posterior del dispositivo para ajustar.Al procesar partes, el cuerpo humano debe estar fuera del rango de las partes para evitar que se rasque el cuerpo.C. Al mecanizar piezas de trabajo grandes, es mejor para el cuerpo humano pararse en el lado de la pieza de trabajo para poder operar D. Apoye siempre la pieza de trabajo para evitar romper la pieza de trabajo o romperla.Lesión al cuerpo humano E. El cuerpo humano debe mantenerse firme durante la operación y no puede afectar el equilibrio del cuerpo debido al movimiento de la pieza de trabajo.F. Al operar cerca del borde de la cuchilla, ambas manos deben apoyarse en la posición adecuada del molde inferior para evitar que los dedos entren accidentalmente en el borde de la cuchilla.La herramienta que se quitó no se puede colocar en la dobladora ni puede descansar sobre la curva para evitar que la herramienta se caiga y dañe el cuerpo humano.H. Cuando instale la herramienta, asegúrese de que la herramienta haya sido apretada antes de separar los moldes superior e inferior.I. Al quitar las herramientas, es necesario sostener el cuchillo con ambas manos para separar los moldes superior e inferior.Considere usar zapatos protectores.

  2.Al doblar, preste atención para garantizar la integridad del molde y el equipo: A. Al instalar la herramienta, siempre preste atención a que la separación entre el molde superior e inferior debe estar dentro del rango normal B. Cuando instale la herramienta, asegúrese de quela herramienta ha sido apretada antes de la separación del molde superior e inferior C. Después de montar el molde, es necesario verificar si el molde inferior está abrochado para evitar daños a la herramienta D debido al desplazamiento del molde inferior.Después de montar el molde, desarrolle el hábito de correr en el aire.Durante la ejecución de prueba, siga los moldes superior e inferior.La entrada mínima de datos de chequeo es correcta. La placa de aluminio es fácil de romper después de doblarse, o después de una anodización después de doblar una buena ráfaga, muchos de mis clientes están tan confundidos, y luego me encontraron, después de varios ajustes en Aceptar.Lo que sucederá

si no se rompe?

  En primer lugar, echemos un vistazo a algunas de las razones principales que conducen a la rotura de la hoja de aluminio después de la flexión y las precauciones:

  1.Dureza de la placa de aluminio.La dureza de la placa de aluminio es demasiado alta, es fácil de romper.Esto requiere una buena elección de aluminio, depende principalmente de los grados y el estado del aluminio.Generalmente 1 serie, 3 series, 5 series se usan más comúnmente;6 series, 7 series de dureza es demasiado alto, es necesario hacer el recocido al estado O antes de doblar.

  2.El espesor de la placa de aluminio.La placa de aluminio demasiado gruesa no es fácil de doblar.Todos piensan que usarán una delgada placa de aluminio.

  3.Doblando el tamaño del ángulo RCuanto mayor sea el ángulo R de curvatura, mayor será la tasa de éxito, así que trate de ajustar cuanto más grande sea el ángulo R de curvatura.

  4.Dirección del grano de la placa de aluminio.La dirección de flexión debe ser perpendicular a la dirección de las líneas de placa de aluminio y no puede ser paralela.
