Introducción a la flexión y flexión de chapa

¿Qué es el doblado de chapa?

El doblado de chapa metálica es el proceso de convertir una chapa metálica a través de un dispositivo de presión y un molde especial para convertir una chapa plana en un proceso tridimensional.

Debido a los diferentes materiales, el grosor, la longitud, el ancho de las placas y las diferentes formas y ángulos que se van a formar, hay máquinas de doblado con diferentes tonelajes y tamaños de equipos a presión, equipados con diferentes alturas, formas y tamaños de Vde troqueles superiores e inferiores con formas especiales.

¿Cuáles son los tipos de flexión?

El procesamiento de doblado se divide en tres tipos: doblado parcial, doblado cerrado y doblado de estampado.

① Doblado parcial

Es un método de doblar en ángulos rectos y ángulos obtusos mediante el uso de una matriz superior por debajo de 88 ° y una matriz inferior de V = 12t (V representa el ancho de la ranura yt representa el grosor del material).

② Doblado de cerca

Es un método de flexión de ángulo de 90 °. V = 6 ~ 12t se selecciona para el troquel inferior fuertemente doblado.

③ Curva de estampado

La matriz superior de 90 ° se utiliza para doblar en ángulo recto. (Es una curva estándar en ángulo recto). El troquel inferior de flexión de estampado es V = 5 ~ 6t.

Secuencia de flexión general:

1. Primero el lado corto y luego el lado largo: en general, cuando hay dobleces en los cuatro lados, doblar primero el lado corto y luego el lado largo es beneficioso para el procesamiento de la pieza de trabajo y el ensamblaje de la matriz de doblado.

2.Periferia primero, luego en el medio: normalmente, generalmente se pliega desde la periferia de la pieza de trabajo hasta el centro de la pieza de trabajo.

3. Parcial y luego completo: si hay algunas estructuras dentro o fuera de la pieza de trabajo que son diferentes de otras curvas, generalmente estas estructuras se doblan primero antes de doblar otras partes.

4. Considere la interferencia y organice razonablemente la secuencia de flexión: la secuencia de flexión no es estática, y la secuencia de procesamiento debe ajustarse adecuadamente de acuerdo con la forma de la curva o el obstáculo en la pieza de trabajo

Razones para doblar la sangría:

El doblado de chapa metálica es el proceso de formación de una chapa metálica bajo la presión de un punzón o matriz de una máquina dobladora, primero sufriendo deformación elástica y luego ingresando deformación plástica. Al comienzo de la flexión de plástico, elLa hoja es libre de doblarse. Con la presión del punzón o matriz sobre la lámina, la lámina y la superficie interna de la ranura en V de la matriz están gradualmente más cerca, mientras tanto, el radio de curvatura y el brazo de fuerza de flexión están gradualmentereducido. Haga contacto completo con la placa en tres puntos, y en este momento se completa una flexión en forma de V. Durante la flexión, dado que la lámina de metal se deforma elásticamente al presionar la matriz de flexión, el punto de contacto entrela hoja y el troquel se deslizarán a medida que avance el proceso de doblado. Durante el proceso de doblado, la lámina sufrirá dos etapas distintas de deformación elástica y deformación plástica. Durante el proceso de doblado, habrá un proceso depresión de retención (el molde y la lámina están en contacto de tres puntos). Se forman tres líneas de sangría. Estas líneas de sangría generalmente son producidas por la placa y el hombro del hombro en V del dado, por lo que se llaman hombrohendiduras

Factores que afectan la sangría de flexión

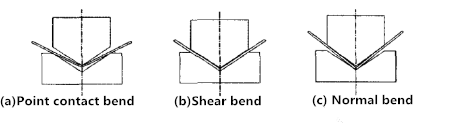

1 Influencia del método de flexión

Debido a que el método de doblado es diferente, el grado de contacto entre la placa y la matriz es diferente, por lo que la probabilidad de sangrado también es diferente.

2 Influencia de la dureza de la placa

3 Influencia de la estructura del troquel

4 precisión de la máquina y el molde

Formas de reducir la sangría

1 Use almohadillas anti-sangría

2 manguitos de goma a prueba de troquel hembra V individual

3 piezas de uretano y almohadilla AT

4 matriz de fondo de goma dura

5 Sin sangría muere inferior
