Introducción al proceso de estampación

● Lo que se estampación.

Fría estampación: Significa a temperatura normal, aplicar presión en el material usando un troquel montado en la prensa, a la separación causa o deformación plástica, de este modo un método de tratamiento de presión para las partes requeridas se obtiene.

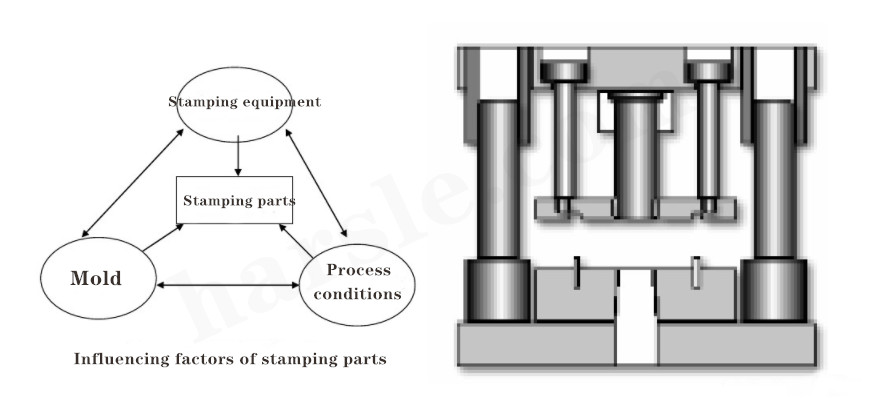

● Estampación características de procesamiento.

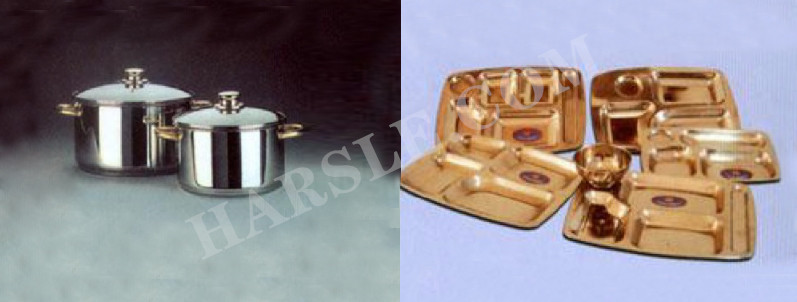

⑴ Una pieza de trabajo con una forma complicada, pero difíciles de mecanizar por otros métodos de procesamiento se pueden obtener por un método de estampación. Tal como partes de cubierta finas, etc. La precisión dimensional de la estampación está garantizada por el molde. Por lo tanto, el tamaño es estable y la capacidad de intercambio es buena.

⑵ alta utilización de los materiales, el peso ligero de la pieza de trabajo, buena rigidez, alta resistencia, menor consumo de energía durante el proceso de estampación. Por lo tanto, el coste de la pieza de trabajo es menor.

⑶ Fácil de operar, la intensidad de trabajo baja, fácil de implementar maquinaria y automatización, alta productividad.

⑷ La estructura de molde utilizado en la eliminación de procesamiento es generalmente complicado, largo ciclo de producción, mayor coste. Por lo tanto, el proceso de estampación está limitada en la producción de un solo y pequeño lote. El proceso de estampado se utiliza sobre todo para la producción en masa.

● Clasificación del proceso de estampado.

estampación en frío se divide en dos categorías: proceso de separación y el proceso de formación.

⑴ El proceso de separación es: la placa de metal se separa de acuerdo con una cierta línea de contorno y obtiene entonces una parte de estampación de una cierta forma, tamaño y calidad de la superficie de corte. puntos proceso de separación: troquelado, punzonado, corte, recorte, etc.

⑵ El proceso de formación es el proceso de estampación de piezas, la premisa de la deformación plástica es que la pieza en bruto no se rompe, de este modo obtener un cierto tamaño de la forma. El proceso de formación se divide en dibujo, rebordeado, conformación, agujero flip, flexión, etc.

● Introducción a equipos de estampación

Estampación clasificación del equipo

De acuerdo con el tipo de fuerza que impulsa el deslizador:

⑴ prensa mecánica: más utilizado, de alta velocidad, carrera corta.

⑵ prensa hidráulica: de uso general, de baja velocidad, carrera larga.

⑶ prensa neumática: no se usa comúnmente.

● De acuerdo con el número de correderas perforadas:

⑴ prensa de simple acción: una prensa con un solo control deslizante.

⑵ de doble efecto de prensa: dos correderas, interior y exterior, la corredera exterior se utiliza para el corte, y la corredera interior se utiliza para el estiramiento, también conocido como estiramiento de prensa.

⑶ prensa de tres acción: Añadir un cojín de aire a la mesa de trabajo de la doble acción de estiramiento de prensa, y el cojín de aire se puede estirar parcialmente.

● Según el tipo de mecanismo de corredera de accionamiento:

tipo ⑴ Crank: las unidades de motor el cigüeñal para girar a través de la polea y el engranaje, las unidades de cigüeñal el control deslizante para corresponder arriba y hacia abajo a lo largo del carril de guía a través de la varilla de conexión, y las unidades de la matriz para realizar estampado.

⑵ tipo de fricción: El movimiento y la potencia se transmiten desde el motor al volante a través de la correa de accionamiento de fricción.

⑶ Codo de prensa:

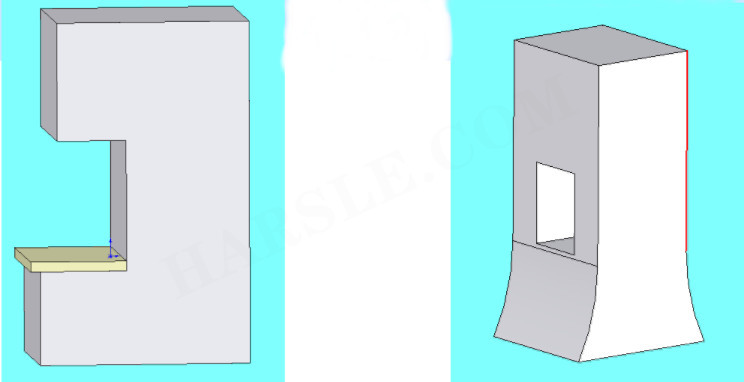

● De acuerdo con la estructura de la máquina:

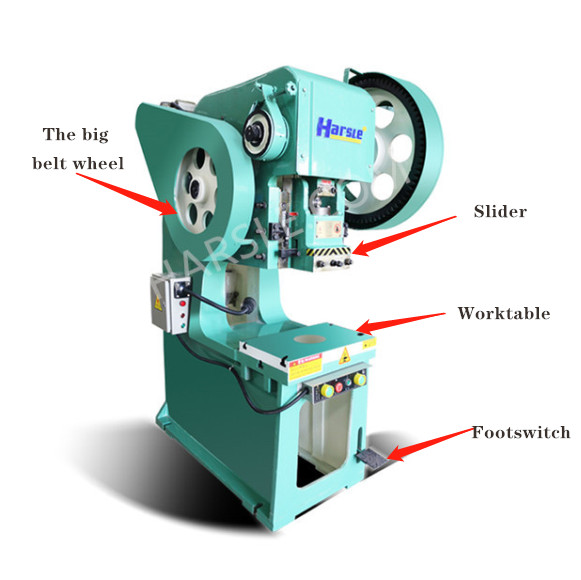

⑴ prensa abierta: La cama tiene forma de C, y la mesa de trabajo está abierto en tres lados para una fácil alimentación. rigidez pobre, para las pequeñas prensas debajo 1000KN.

⑵ prensa cerrada: la cama está cerrada a la izquierda y la derecha, solamente lados frontal y posterior están abiertas, la rigidez es buena, la precisión es alta, más grande y prensas superiores a 1000 KN uso cerradas prensas de tamaño mediano.
