Introducción al proceso de seguridad de la puerta de gofrado

El estampado en relieve de la puerta de seguridad se utiliza para los paneles frontal y posterior de la puerta de seguridad, y la función principal es aumentar la fuerza de seguridad y la estética de la puerta (Fig. 1). Las dimensiones exteriores (longitud x anchura) de lapartes son 2200mm × 520 mm, el material es acero al carbono ordinario, y el espesor de la placa es 0.4-0.8mm. Las dimensiones exteriores (longitud x anchura) de la matriz de formación son de aproximadamente 2400 mm x 1450 mm, y el espesor de la partees de 5 a 25 mm. La fuerza que forma varía en función de la complejidad del modelo, y esen general, de 20.000 a 30.000 KN.

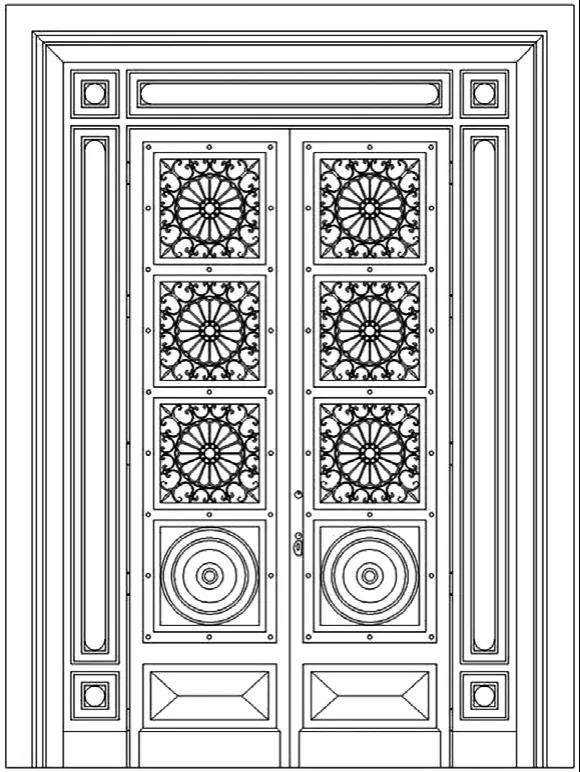

Figura 1 - Diagrama esquemático de la puerta de seguridad

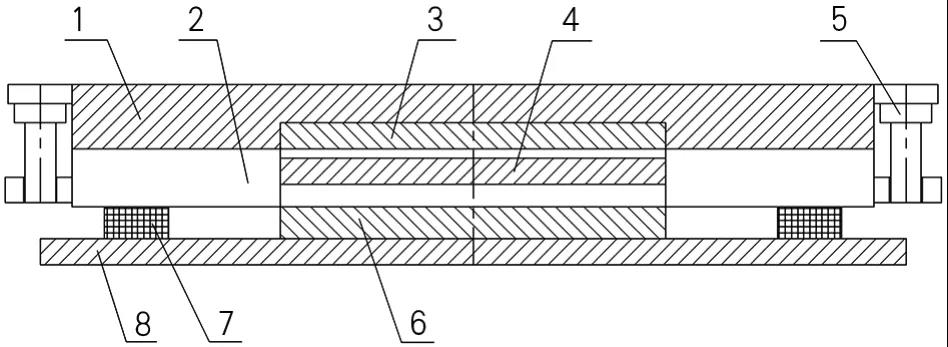

La estructura del molde se muestra en la Fig. 2. Durante la producción, las primeras prensas de anillo de engaste de la periferia de la parte, y el patrón requerido por los núcleos superior e inferior se extruye. El proceso de formación tiene alta precisiónrequisitos en el equipo, y cuando la precisión es pobre, las partes son propensos a defectos tales como grietas, flores parciales, olas rotas, y las irregularidades de la superficie del tablero.

5-Guide núcleo 4-Die base del anillo de 2-Presionando núcleo 3-Punch mecanismo 6-Die pad 7-Rubber 1-Punch 8-Die plantilla
