Introducción de la bomba hidráulica.

● Descripción general de las bombas hidráulicas.

Bomba hidráulica --- elemento de potencia:

La energía mecánica del motor de accionamiento se convierte en la energía de presión del líquido para su uso en el sistema hidráulico, que es la fuente de energía del sistema hidráulico.

● Principio de funcionamiento y clasificación de la bomba hidráulica.

⒈Clasificación de bombas hidráulicas

Se puede dividir según si el desplazamiento se puede ajustar:

Bomba dosificadora (motor dosificador)

Bomba variable (motor variable)

Dividido por estructura:

Engranaje

Espada

Émbolo

Espiral

Principle Principio de funcionamiento y símbolos gráficos de la bomba hidráulica.

⑴ Principio de funcionamiento de la bomba hidráulica

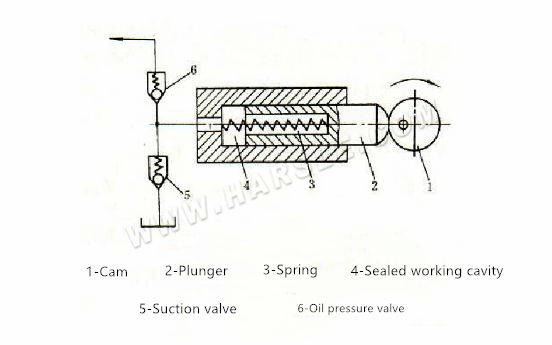

Las bombas hidráulicas utilizadas en el sistema de accionamiento hidráulico son todas de desplazamiento positivo, y su principio de funcionamiento se muestra en la figura.

Absorción de aceite: el volumen sellado aumenta, formando un vacío parcial;

Presión de aceite: el volumen de sellado disminuye y la presión aumenta.

Bomba de desplazamiento positivo:

Confíe en el cambio de volumen sellado para aspirar aceite y presionar aceite.

Dos características:

①Hay cambios periódicos en el volumen del sello.

Cuando el volumen sellado cambia de pequeño a grande, el aceite es aspirado; de grande a pequeño, se presiona el aceite.

②Hay un mecanismo de distribución de petróleo.

Asegúrese de que cuando el volumen de sellado cambia de pequeño a grande, solo se concibe la tubería de succión; cuando el volumen de sellado cambia de pequeño a grande, solo se concibe la tubería de presión (como dos válvulas de retención)

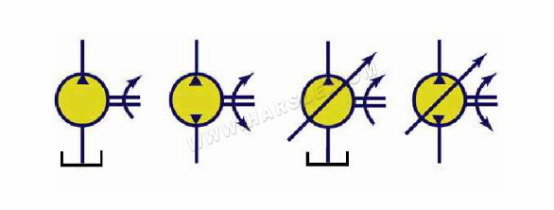

⑵Símbolos gráficos para bombas hidráulicas y motores hidráulicos.

Bomba hidráulica cuantitativa unidireccional

Bomba hidráulica cuantitativa bidireccional

Bomba hidráulica variable individual

Bomba hidráulica variable bidireccional
